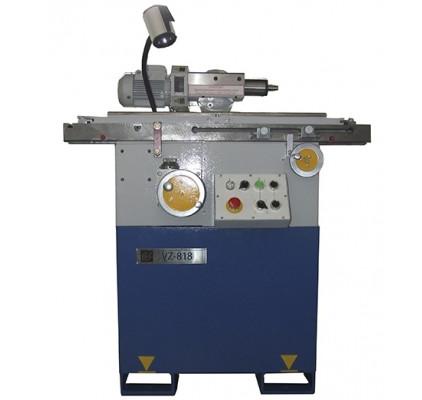

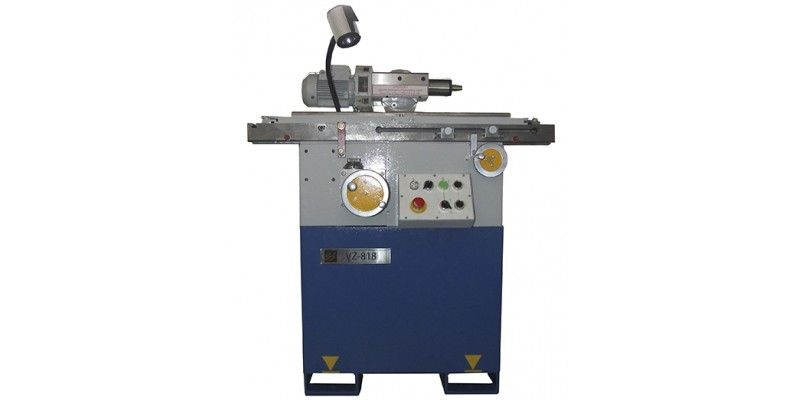

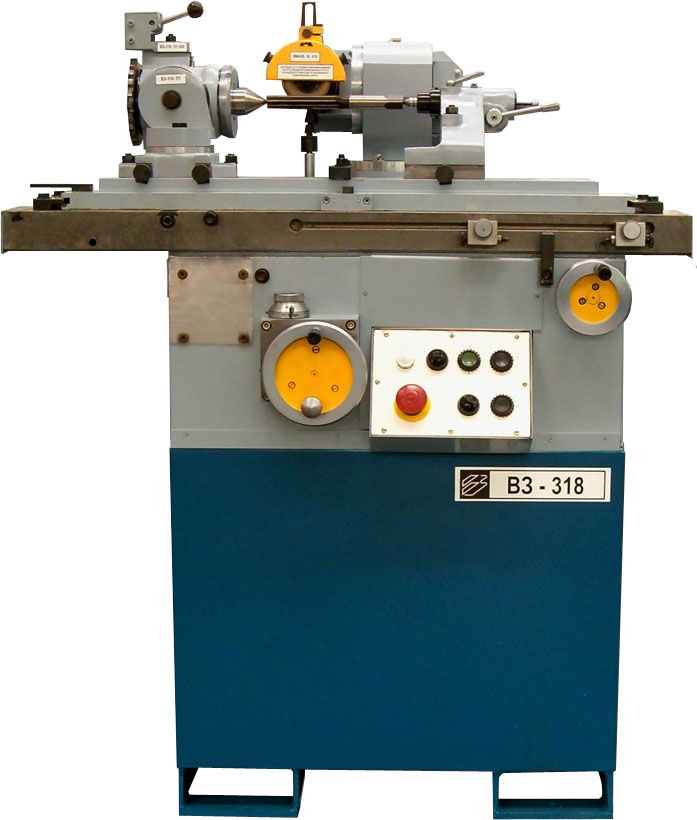

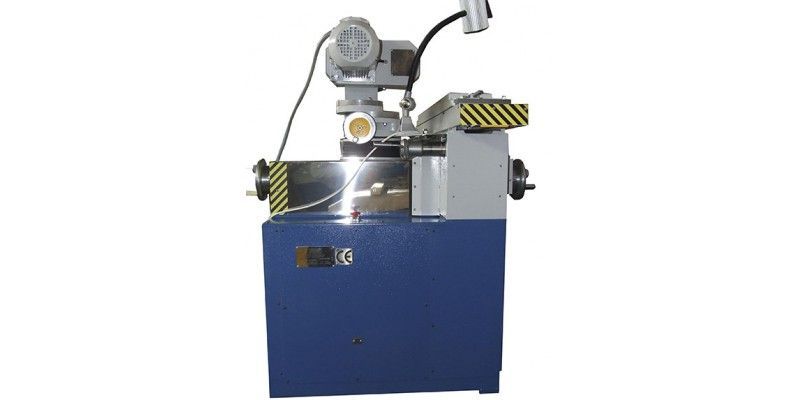

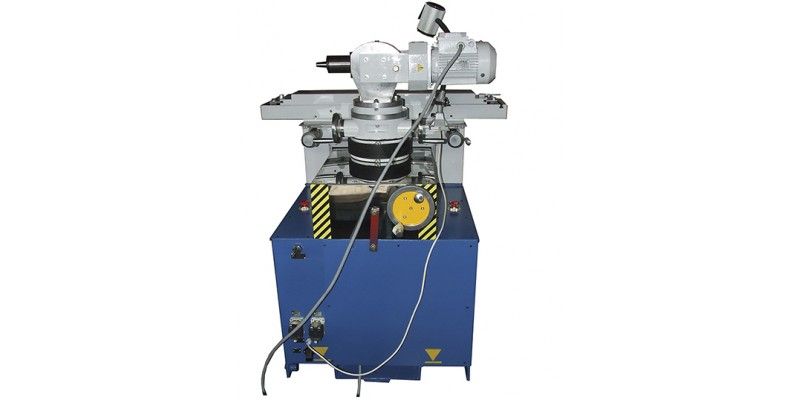

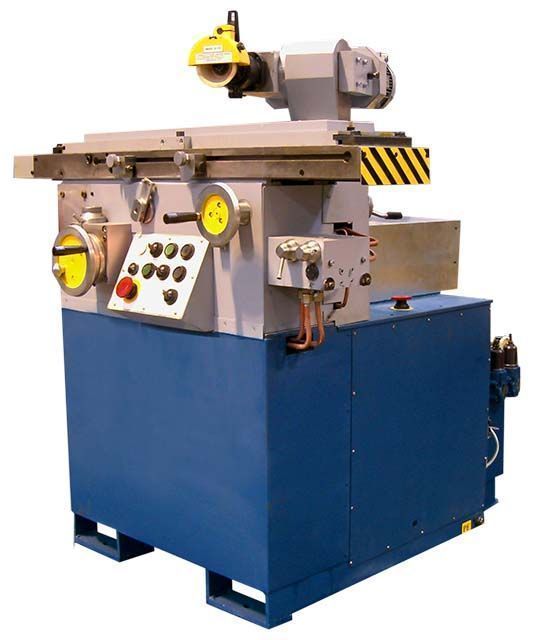

Универсальный заточный станок Визас ВЗ-818

• замкнутые роликовые стальные направляющие стола и каретки, позволяющие устанавливать на стол тяжелые приспособления и детали без потери точности перемещения, а также обеспечивающие долговечность;
• беззазорный привод стола от маховика;
• двигатель шлифовального круга развернут в сторону, противоположную шпинделю ВЗ-818, что существенно расширяет технологические возможности и сокращает время переналадки;
• малые габариты станка ВЗ-818 при больших технологических возможностях. Конструкция станка ВЗ-818 защищена патентом.

Принцип работы станка при заточке многолезвийного инструмента

Заточка многолезвийного инструмента на станке может производиться двумя методами:

1. с подачей на оборот изделия;
2. с подачей на каждом зубе до жесткого упора.

Заточка с подачей на оборот изделия

Производится съем части припуска последовательно с каждого зуба. После оборота изделия вновь осуществляется подача круга и повторяется цикл.

Таким методом можно затачивать многолезвийный инструмент как вручную, так и в автоматическом цикле.

Заточка с подачей на каждом зубе до жесткого упора

Производится съем припуска с одного зуба инструмента, и положение режущей части шлифовального круга фиксируется жестким упором. Затем круг отводят, производят деление и повторяют операцию на каждом зубе.

Станок ВЗ-818 имеет возможность установки на нем широчайшего ряда приспособлений, в частности, для закрепления заготовок, что позволяет обрабатывать практически любой режущий инструмент.

Климатическое исполнение и категория размещения станков, отдельно расположенного оборудования и принадлежностей соответствует ГОСТ 15150-69 для поставки в районы:

с умеренным климатом - УХЛ4;

Класс точности станка – В.

Описание конструкции отдельных составных частей станка

Станок выполнен с продольным перемещением стола (от гидроцилиндра и вручную) по неподвижному основанию, поперечным (ручным) и вертикальным (механизированным и ручным) перемещениями бабки шлифовальной. Механизмы станка смонтированы внутри и на верхней плоскости станины и каретки с колонной.

Рядом со станком установлены гидростанция, агрегат охлаждения, привод частотный.

Станина

Станина (рис.8) представляет собой чугунную отливку коробчатой формы. Верхняя передняя часть станины имеет обработанные платики для крепления на них основания стола. На верхней части станины с трех сторон отлито корыто для стока охлаждающей жидкости, сливающейся по наклонному дну корыта через отверстие в задней части станины в бак охлаждения, который устанавливается у задней стенки станины.

Внутри станины расположены две электрониши, закрывающиеся дверцами.

Основание стола

Корпус I (рис.9) основания стола представляет собой чугунную отливку прямоугольного сечения.

По обеим сторонам ниши на задней стенке установлены два подвижных в осевом направлении зубчатых колеса 7 с маховичками 6, служащими для осуществления продольного перемещения стола по направляющим основания.

Для предохранения стола от вертикальных перемещений при действии боковых рабочих нагрузок в середине корпуса основания под направляющими установлен прижим 14, состоящий из подшипника 13, установленного на горизонтальной оси, имеющей возможность смещения вверх-вниз.

На передней стенке корпуса основания стола через корпус панели управления устанавливаются в специальные отверстия механизмы поперечной подачи и продольного перемещения стола.

На верхней горизонтальной поверхности корыта 4 для сбора охлаждающей жидкости и установки приспособлений выполнен Т-образный паз. Корыто 4 крепится к задней части корпуса I основания стола. Внутри корпуса основания стола гидрофицированного станка размещается гидроцилиндр 2 продольного перемещения стола, а в корпусе корыта 4 размещены гидроцилиндры II автоматического отключения маховичков 6 ручного перемещения стола.

Корпус пульта

Корпус пульта (рис.10) состоит из корпуса 1, который крепится к боковой стороне каретки с колонной. На наклонной плоскости корпуса крепятся боковые пульты 2.

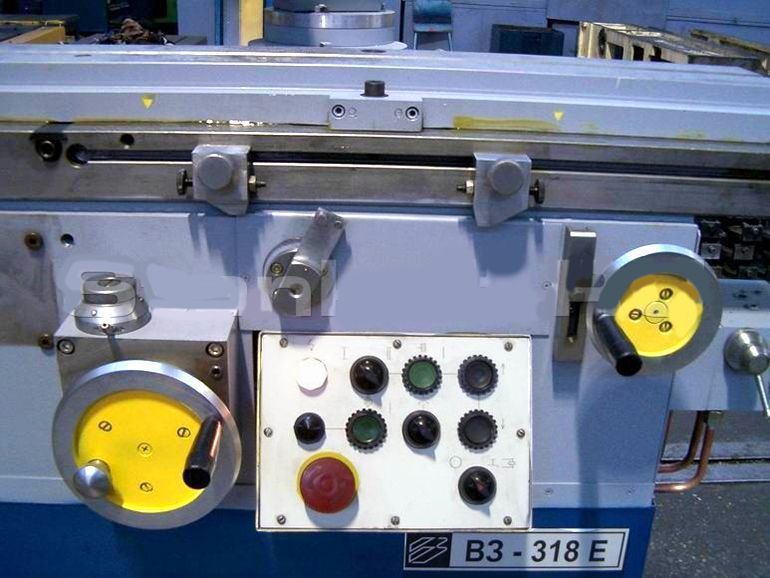

Панель управления

Панель состоит из корпуса 1 (рис.11), на передней станке которого в специальных отверстиях установлены механизм поперечной подачи 4, механизм перемещения стола 2 и жесткий упор 5. В центральной нише - основной пульт управления 3. В верхней части стенки установлен механизм гонкой подачи 7.

Каретка с колонной

Каретка с колонной (рис.12) предназначена для поперечного и вертикального перемещения шлифовального круга. Корпус I каретки устанавливается на направляющие 12 станины и перемещается по ним при помощи винта 2, крепящегося вместе с механизмом поперечной подачи на передней стенке корпуса панели управления. Гайка 4 винта поперечного перемещения 2 установлена неподвижно в корпусе I каретки.

При помощи шлицевого соединения и конической пары 8 винт 2 поперечного перемещения соединен с валом 9, проходящим в задней части каретки в поперечном направлении и несущим дублирующие маховики 6 и II поперечной подачи. Таким размещением органов управления обеспечивается возможность осуществления поперечной подачи с любого рабочего места. Колонна устанавливается в отверстие каретки перпендикулярно направляющим и фиксируется от поворота при помощи специальных шпонок 10.

Механизм подъема колонны

Механизм подъема (рис.13) представляет собой ходовой винт I с закрепленным на нем зубчатым колесом 2 внутреннего зацепления. Благодаря кинематической связи колеса 2 о зубчатыми колесами шлифовальной бабки и редуктора подъема обеспечивается перемещение колонны в вертикальном направление.

Редуктор подъема

Редуктор подъема (рис.14) предназначен для осуществления подъема и опускания колонны со шлифовальной бабкой.

Редуктор подъема - это червячный редуктор, приводимый во вращение электродвигателем, установленным соосно червяку I. Червячная шестерня 2 связана с гайкой 3 винта 4 перемещения колонны так, что при своем вращении гайка 3 перемещает винт 4 в осевом направлении, поднимая или опуская колонну.

Механизм поперечной подачи

Механизм поперечной подачи (рис.15) предназначен для осуществления грубой поперечной подачи шлифовального круга.

Механизм состоит из стакана 5, в котором смонтирован винт 7 с закрепленным на нем косозубым колесом 6.

Механизм снабжен жестким упором 4, установленным в лимбе 3. Фиксация лимба 3 с жестким упором 4 осуществляется при помощи винта 2. Поперечная подача осуществляется вращением маховика I при отключенном механизме тонкой подачи. К винту 7 крепится шлицевый вал 8, служащий для передачи вращения винту 7 от дублирующих маховичков поперечной подачи.

Механизм тонкой подачи

Механизм (рис.16) осуществляет тонкую поперечную подачу шлифовального круга и состоит из червяка I, смонтированного в эксцентричной втулке 2. Поворотом этой втулки механизм включается или отключается. При этом червяк I вводится или выводится из зацепления с косозубым колесом 3. При включенном механизме вращение винта поперечной подачи осуществляется маховичком 4, сидящем на вертикальном валу.

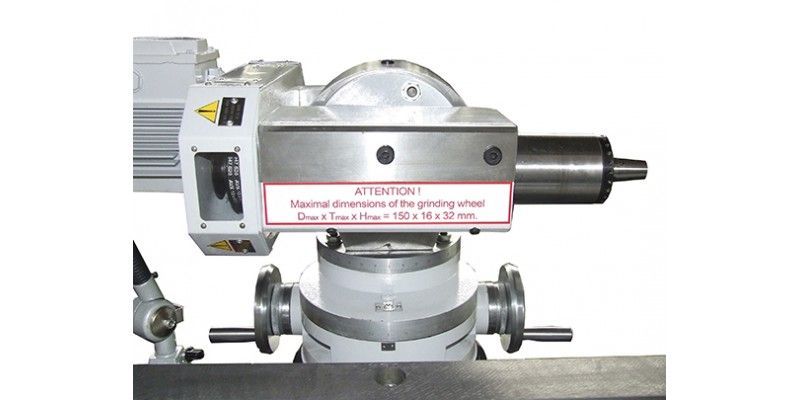

Бабка шлифовальная

Шлифовальная бабка (рис.17) состоит из корпуса 13 шлифовальной головки и корпуса I вала подъема колонны. Корпус 13 шлифовальной головки имеет отверстие для установки шлифовальной головки и две шлифовальные взаимно-перпендикулярные плоскости с Т-образными пазами. На эти плоскости устанавливаются при необходимости различные приспособления.

В корпусе I расположен вал 3 на подшипниках качения и коническая зубчатая пара 5,6, через которую маховичком 8, установленным на горизонтальном поворотном кронштейне 7, осуществляется перемещение колонны вручную.

Корпус I вала механизма подъема установлен на плите 10 с возможностью разворота на 360°. В свою очередь, плита 10 нонет разворачиваться на колонне также на 360°. Ось вала механизма подъема и ось колонны смещены на 55 мм, что позволяет увеличить габариты рабочего пространства в горизонтальной плоскости на 110 мм.

Корпус 13 шлифовальной головки установлен с возможностью переустановки на 180°. Ось отверстия под шлифовальную головку и ось поворота корпуса смещены на 25 мм и это позволяет увеличить габариты рабочего пространства в вертикальной плоскости на 50 мм.

Приводной электродвигатель поворачивается вместе с корпусом шлифовальной головки.

Головка шлифовальная

Головка шлифовальная (рис.18) состоит из шпинделя I, установленного в гильзе 2 на высокоточных подшипниках качения. В передней части шпинделя имеется коническое отверстие для установки оправок со шлифовальными кругами. В задней части шпинделя выполнен наружный конус и установлен шкив 3 привода шлифовальной головки. Для затягивания оправок внутри установлен шомпол 4.

Стол

Стол (рис.19) состоит из двух основных частей: собственно стола 2 и рабочей части I.

Он устанавливается на основании 5 на роликовых направляющих 6 и перемещается в продольном направлении вручную или от гидроцилиндра.

Рабочая часть стола - поворотная. Отсчет углов поворота осуществляется по двум шкалам: с точностью до 1° (шкала в центре) и до 10' (шкала слева). Поворотный стол закрепляется на нижнем столе с помощью прижима I, расположенного в середине поворотной части, и двух прижимов 3, расположенных по краям нижнего стола 2.

Механизм ручного перемещения стола

Механизм перемещения стола (рис. 20) служит для ручного перемещения стола спереди станка. Он состоит из вала 2, на одном конце которого закреплен маховик 1, на втором - зубчатое колесо 3, которое через промежуточное зубчатое колесо зацепляется с рейкой стола.

Механизм реверса

Механизм реверса (рис.21) состоит из двух подвижных в продольном направлении упоров I и 2, устанавливаемых в Т-образном пазе стола, и блока переключателей 3, расположенном на основании стола.

При ручной работе жесткий упор, находящийся в основании стола, выдвигается вверх и контактирует на столе с упорами I и 2, закрепленными на величину необходимого хода стола.

При работе от гидроцилиндра жесткий упор в основании стола утапливается и реверс происходит за счет бесконтактного срабатывания конечных выключателей.

Комплект оправок

Комплект оправок (рис.23) предназначен для крепления шлифовальных кругов диаметром от 200 до 50 мм различных профилей с диаметрами посадочных отверстий 32, 20, 16 и 13 мм. На станке можно вести обработку абразивными, алмазными и эльборовыми кругами. Они устанавливаются на оправке и закрепляются фланцем 3 с помощью центрального винта I. Оправка со шлифовальным кругом устанавливается в коническое отверстие шпинделя шлифовальной головки 4 и закрепляется в нем шомполом. Оправки для кругов диаметром более 100 мм снабжены балансировочными сухарями 2.

Балансировка кругов должна производиться на ножах. Для установки оправки со шлифовальным кругом на ножи служит балансировочная оправка.

Система охлаждения

Агрегат охлаждения (рис.22) устанавливается сзади станка.

Арматура выполнена в виде шланга 2, которая с помощью кронштейна I может быть закреплена на основании стола или в другом удобном для работы месте.

Комплект кожухов

Со станком поставляется комплект кожухов С рис. 24) для кругов диаметром 150, 125 и 100 мм (форма ПП, ЧК, ЧЦ, Т). Кожух I закрепляется на выступающей части шлифовальной головки с помощью хомута 3, имеющего радиальный паз с установленным.в нем стержнем 2.

Приспособления

Бабка универсальная

Универсальная бабка (рис.27) предназначена для затачивания хвостового и насадного инструмента по задней и передней поверхностям, расположенным на диаметре или торце, и используется в качестве передней (приводной) бабки при круглом и внутренней шлифовании, заточке долбяков и т.д.

Установленный в шпинделе универсальной бабки инструмент может быть повернут в трех взаимно перпендикулярных плоскостях на требуемые углы, отсчитываемые соответственно по шкалам 8 и 9 на поворотном корпусе 11 и плите 10.

Заточка инструмента может производиться с делением по делительному диску или по упорке. Делительный диск 3 с 24-мя пазами установлен на шкиве 2. Фиксатор 6 расположен на поворотном корпусе 4 и при делении по упорке выводится из паза.

Фиксация шпинделя от проворота осуществляется при помощи кнопки 5. Круговая подача изделия осуществляется с помощью кнопки 7. Крепление инструмента в шпинделе - шомполом I.

Бабка передняя

Передняя бабка (рис.28) состоит из корпуса I и пиноли 2, которая закрепляется рукояткой 3.

Бабка задняя

Задняя бабка (рис.29) состоит из корпуса I, втулки 2 с конусом Морзе 2 для сменного центра 3 и рукоятки 5 для оттягивания центра 3 при смене изделия. Фиксация втулки 2 производится рукояткой А. Выталкивание центра 3 из втулки 2 производится толкателем 6 с кнопкой.

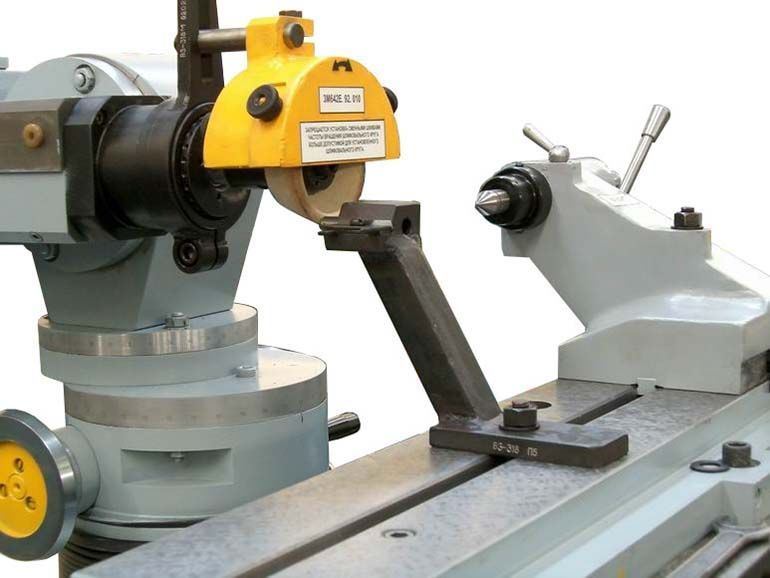

Упорка универсальная

Универсальная упорка (рис.30) предназначена для правильной установки зуба затачиваемого инструмента с прямыми и винтовыми зубьями по отношению к шлифовальному кругу (с делением по существующий зубьям), а также для обеспечения постоянного положения инструмента в процессе заточки.

При заточке прямых зубьев по задней грани угол устанавливается опусканием выверенной по центру упорки 2 путем вращения головки I с нанесенными по окружности 20 делениями. Один оборот головки соответствует вертикальному перемещению упорки 2 на I мы, а поворот на одно деление лимба - перемещению на 0,05 мм.

Задний угол связан с величиной опускания упорки от центра приближенной зависимостью Н=0,085 D a, где D - диаметр, на котором установлена упорка, а - задний угол.

Упорка устанавливается на столе при заточке прямозубого инструмента и на основании стола иди на шлифовальной головке при заточке спиральных зубьев. Специальная державка 3 обеспечивает закрепление упорки 2 в различных положениях.

Выполнение различных работ с упорной обеспечивается наличием трех сменных стальных пластин, различных по размерам и конфигурации.

При заточке инструмента, когда не требуется точная настройка на задний угол (переточка "по искре"), может применяться жесткая упорка 4, более простая и удобная.

Приспособление для линейной правки круга

Приспособление (рис.31) предназначено для линейной правки шлифовального круга алмазным карандашом или алмазозаменителем. Приспособление устанавливается на столе станка. Правку можно производить как продольным ходом стола, так и поперечным ходом шлифовальной бабки. Кронштейн 2 - поворотный и может быть закреплен винтом 1 в любом положении.

Приспособление для установки центров

Приспособление (рис.32) служит для выверки упорки или оси шпинделя шлифовальной головки по высоте центров бабок. Шаблон может устанавливаться на стол или на верхнюю плоскость шлифовальной головки.

Для совмещения торца шлифовального круга с осью центров центровых бабок (при заточке инструмента по передней грани) служит центроискатель, который устанавливается в отверстие пиноли задней или передней бабки. Торец шлифовального круга доводится до упора в срезанную часть.

Приспособление для наружного круглого шлифования

Приспособление (рис.33) служит для сообщения вращения изделию при круглом шлифовании. С его помощью можно осуществить круглое шлифование цилиндров и конических поверхностей в центрах или с креплением изделий в коническом отверстии шпинделя приводной бабки.

Приспособление монтируется на универсальной бабке 2; на корпусе 3 универсальной бабки устанавливается кронштейн 4 со шкивом 7 и натяжным устройством 8. На кронштейне бабки устанавливается плита 1 с приводным электродвигателем 6. Ременная передача закрыта кожухом 5. Для ограждения поводкового устройства служит кожух 9.
