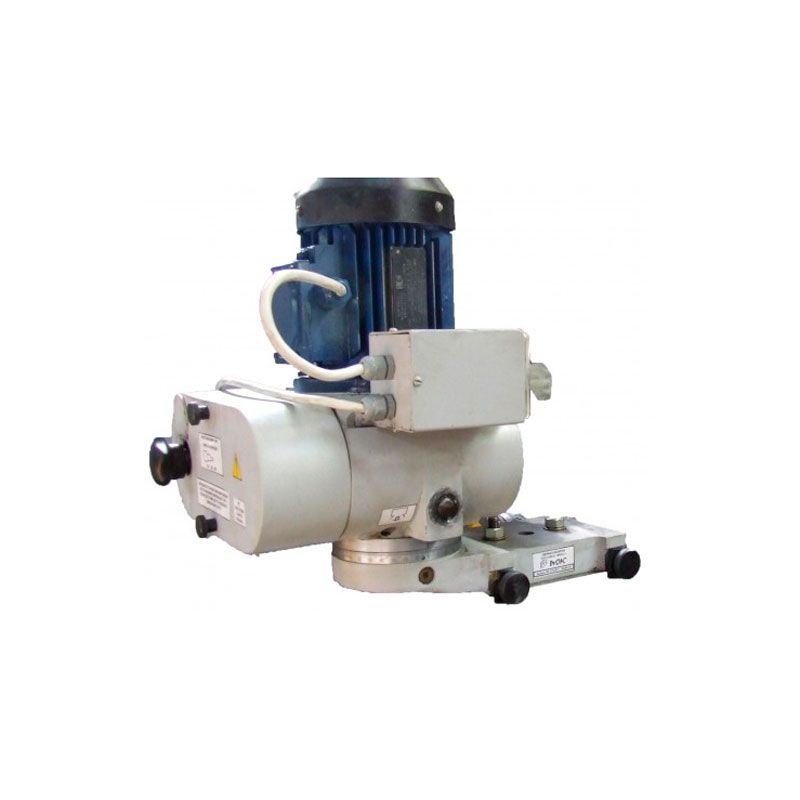

Приспособление для наружного круглого шлифования ВЗ-318.П17
Описание
Приспособление предназначено для сообщения вращения изделию при круглом шлифовании на универсально-заточных станках. При внутреннем шлифовании используется в качестве приводной бабки.
- Изделия с конусным хвостовиком закрепляются в шпинделе приспособления или на переходной втулке;
- Изделия с посадочным отверстием закрепляются на оправке соответствующего диаметра (не входит в комплект);
- Для закрепления коротких заготовок используется трехкулачковый патрон 3Е642Е.П84 (не входит в комплект);
- Для шлифования заготовок с центровыми отверстиями используется задняя бабка ВЗ-318.П3 (не входит в комплект);
- Скорость вращения меняется ступенями шкива.
- Изделия с конусным хвостовиком закрепляются в шпинделе приспособления или на переходной втулке;
- Изделия с посадочным отверстием закрепляются на оправке соответствующего диаметра (не входит в комплект);
- Для закрепления коротких заготовок используется трехкулачковый патрон 3Е642Е.П84 (не входит в комплект);
- Для шлифования заготовок с центровыми отверстиями используется задняя бабка ВЗ-318.П3 (не входит в комплект);
- Скорость вращения меняется ступенями шкива.
Характеристики
Макс. Ø заготовки, мм
|
250 |
Частота вращения шпинделя, об/мин
|
160; 250; 330 |
Потребляемая мощность, кВт
|
0,25 |
Габаритные размеры, мм
|
395 х 322 х 420 |
Масса, кг
|
45 |
КОМПЛЕКТ ПОСТАВКИ:
- Приспособление в сборе;
- Шомпол;
- Поводок, хомутик;
- Оправка 6101-4005-13 (КМ5/3);
- Руководство по эксплуатации.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Патрон трехкулачковый ВЗ-318.П84;
- Патрон магнитный 3Е642Е.П89;
- Оправка 6101-4005-14 (КМ5/4), Оправка 6101-4005-12 (КМ5/2);
- Бабка задняя ВЗ-318.П3;
- Комплект подкладных плит 3Е642Е.П32;
- Оправки необходимого посадочного диаметра.
