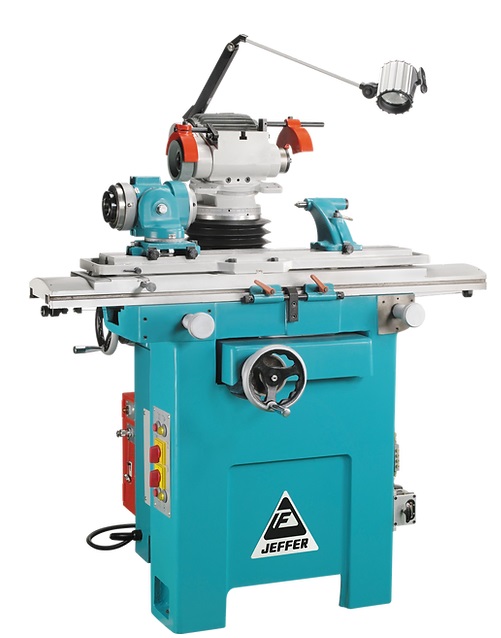

Универсальный заточный станок Jeffer JF-40S
Заточной станок предназначен для заточки и доводки многозубого режущего инструмента из инструментальных сталей и твёрдых сплавов. Станок позволяет затачивать все виды осевого режущего инструмента, применяемого в металлообработке, деревообработке и обработке полимерных материалов и пластиков – насадные фрезы, сборные ножевые головки, резцы и полный спектр концевого инструмента (фрезы, сверла, метчики, развертки, зенкеры, зенковки и т.п.).
Область примененияСтанок рекомендуется для металлообрабатывающих производств, где применяются следующие виды режущего инструмента:
- фрезерный инструмент (концевые фрезы с плоским и радиусным торцем, торцевые фрезы, насадные дисковые фрезы);
- токарный инструмент (резцы токарные напайные твердосплавные и из быстрорежущих сталей);
- сверлильный инструмент (сверла, центровочные сверла, ступенчатые сверла, развертки, зенкеры, зенковки, цековки);
- зуборезный инструмент (червячные и модульные фрезы, долбяки);
- резьбонарезной инструмент (метчики прямые и спиральные).
Также станок рекомендуется для сервисных центров по заточке режущего инструмента.
Конструктивные особенности
Массивная чугунная литая станина
Линейные призматические направляющие
Перемещение рабочего стола (каретки)
Ограничители хода рабочего стола (каретки)
Поперечное перемещение заточного узла
Заточной стол
Маховик
Рабочая головка
Мощный двигатель и сдвоенный шпиндель
Подъем заточного узла
Смазка направляющих
Левый и правый центры заточного стола
Устройство с жестким и подпружиненным упором
Устройство для правки абразивных шлифовальных кругов
Оправки для установки насадного инструмента
|
Частота вращения, об/мин
|
2600 / 3700 / 6200 |
|
Макс. длина заготовки, мм
|
700 |
|
Макс. Ø заготовки, мм
|
250 |
|
Типоразмер заточного круга, мм
|
200 |
|
Потребляемая мощность, кВт
|
2 |
|
Масса, кг
|
1020 |
Чугунная литая станина
Сдвоенный заточной узел
Мощность двигателя заточного круга 1,5 кВт
Защитные кожухи для заточного круга, 4 шт.
Зажимной фланец с посадкой 32 мм для заточного круга, 5 шт.
Делительная головка с конусным креплением для оправок MT5 и ISO 50 для заточки инструмента
Оправка для фрез 2 шт. MT5 и ISO 50 (диаметр и длина указывается при заказе)
Переходные втулки под конус Морзе № 2, 3, 4 – 3 шт.
Правый и левый поддерживающие центры
Керамический (абразивный) круг тарельчатый, 1 шт.
Керамический (абразивный) круг чашечный, 3 шт.
Керамический (абразивный) круг прямопрофильный, 3 шт.
Устройство с алмазным карандашом для правки шлифовальных кругов
Электропривод подъема/опускания заточного узла
Централизованная система смазки
Электролампа с гибким штативом (24 В)
Набор гаечных ключей
Инструментальный шкаф
Набор стандартных приспособлений
Дополнительная
Устройство для заточки дисковых торцевых, отрезных и прорезных фрез (2-х и 3-х сторонних)
Устройство для заточки концевых фрез c плоским и радиусным торцем, шаровых и радиусных резцов
Устройство для заточки насадных фрез c плоским и радиусным торцем, шаровых и радиусных резцов
Делительная головка
Устройство для наружного круглого шлифования
Устройство для внутреннего круглого шлифования
Делительное устройство рабочей головки (24 деления)
Заточной узел с увеличенным шпинделем
Устройство для плоского шлифования
Устройство для заточки сверл
Устройство для заточки токарных резцов
Цанговый патрон
Бак для СОЖ
Пылеулавливающий агрегат
Высокоточное видеоустройство
Цифровые линейки для УЦИ
Гидравлический привод движения каретки (заточного стола)
Концентрат охлаждающей жидкости (СОЖ)
