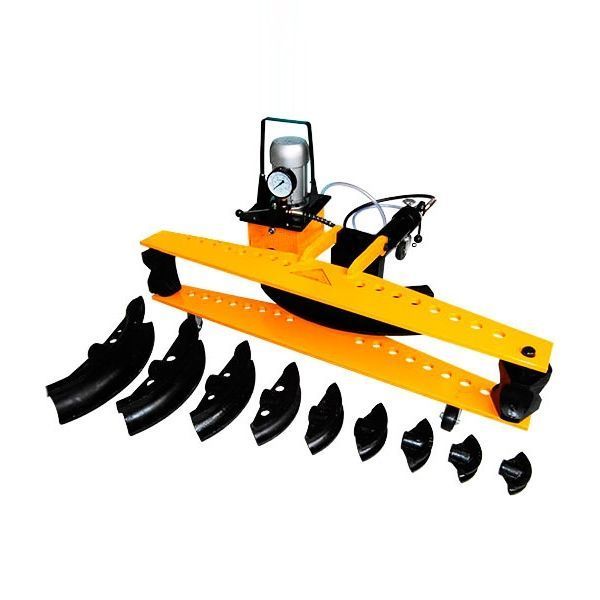

Электрогидравлический трубогиб Завод ТГМ-2Э

Артикул: 0000326

79 700 ₽

- +

В корзину

Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.

Описание

Трубогиб гидравлический с электроприводом ТГМ-2Э (до 2") используют для гибки труб при наличии доступа к сетям электроснабжения. В качестве привода для гидравлического трубогиба используется электрическая насосная станция с ручным или электромагнитным переключением и напряжением питания 220В / 380В.

4. ПОРЯДОК РАБОТЫ

Соберите трубогиб. Для этого:

- Закрепите на нижней платформе передней части трубогиба нижнюю траверсу (1) с помощью имеющегося в комплекте крепежа.

- Установите и закрепите в тыльной части трубогиба упорное колесо (2).

- Установите верхнюю траверсу (3) на передний корпус (4) с помощью оси (5).

- Установите на шток трубогиба шаблон (6) необходимого размера.

- Установите между траверсами упоры (7) в симметричные отверстия, соответствующих требуемому радиусу изгиба трубы. Поверните упоры к шаблону выемками, соответствующими диаметру установленного шаблона.

- Подготовьте гидростанцию к работе согласно Руководству по эксплуатации для гидростанции.

- Подсоедините рукав высокого давления (8) к гидростанции (9) через быстроразъёмное соединение БРС.

2) Поместите обрабатываемую трубу между упорами и шаблоном (11).

3) Включите педалью (пультом или рукояткой 10) подачу масла в гидроцилиндр трубогиба. Если шток выдвигается с задержкой после включения гидростанции или рывками, значит в гидросистеме гидростанция-гидроцилиндр присутствует воздух.

4) После завершения гибки отведите шток в исходное положение, нажав соответствующую клавишу педали или повернув рукоятку распределителя.

Характеристики

Макс. угол гиба, град	90
Макс. усилие, тс	10
Макс. толщина стенки трубы, мм	2-5
Гибочные шаблоны	1/2", 3/4", 1", 1,25", 1,5", 2"
Габаритные размеры, мм	730х320х200
Масса, кг	47

1) Трубогиб в частично разобранном виде:
- корпус с рабочим цилиндром, нагнетателями и масляным баком - 1 шт
- верхняя траверса с крепежной втулкой - 1 шт
- нижняя траверса - 1 шт
- упоры - 2 шт
2) Комплект шаблонов согласно спецификации
3) Паспорт и инструкция по эксплуатации - 1 шт
4) Ящик для переноски и хранения - 1 шт

Документы

Трубогибы ТГМ-Э - электрич 121,8 кб
