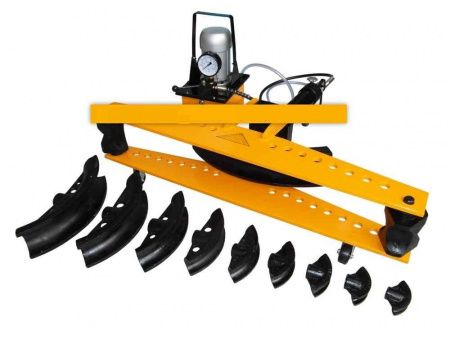

Электрогидравлический трубогиб Завод ТГМ-4Э

Артикул: 0000328

151 500 ₽

- +

В корзину

Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.

Описание

Трубогиб гидравлический с электроприводом ТГМ-4Э - переносное оборудование, предназначенное для гибки металлических или полимерных труб различного диаметра. Мобильное исполнение и относительно простая эксплуатация позволяет использовать такие механизмы не только в цехе, но и на строительной площадке (в т.ч. в помещениях), в местах прокладки коммуникаций, на складах и оптовых базах.

4. ПОРЯДОК РАБОТЫ

Соберите трубогиб. Для этого:

- Закрепите на нижней платформе передней части трубогиба нижнюю траверсу (1) с помощью имеющегося в комплекте крепежа.

- Установите и закрепите в тыльной части трубогиба упорное колесо (2).

- Установите верхнюю траверсу (3) на передний корпус (4) с помощью оси (5).

- Установите на шток трубогиба шаблон (6) необходимого размера.

- Установите между траверсами упоры (7) в симметричные отверстия, соответствующих требуемому радиусу изгиба трубы. Поверните упоры к шаблону выемками, соответствующими диаметру установленного шаблона.

- Подготовьте гидростанцию к работе согласно Руководству по эксплуатации для гидростанции.

- Подсоедините рукав высокого давления (8) к гидростанции (9) через быстроразъёмное соединение БРС.

2) Поместите обрабатываемую трубу между упорами и шаблоном (11).

3) Включите педалью (пультом или рукояткой 10) подачу масла в гидроцилиндр трубогиба. Если шток выдвигается с задержкой после включения гидростанции или рывками, значит в гидросистеме гидростанция-гидроцилиндр присутствует воздух.

4) После завершения гибки отведите шток в исходное положение, нажав соответствующую клавишу педали или повернув рукоятку распределителя.

Характеристики

Макс. угол гиба, град	90
Гибочные шаблоны	1/2", 3/4", 1", 1.25", 1.5", 2", 2.5", 3", 4"
Макс. толщина стенки изгибаемых труб, мм	5
Макс. ход штока, мм	370
Диаметр трубы, мм	21 - 108
Макс. усилие гидроцилиндра, Тс	20
Емкость гидросистемы, л	8
Габаритные размеры, мм	1150х470х250
Масса, кг	180
