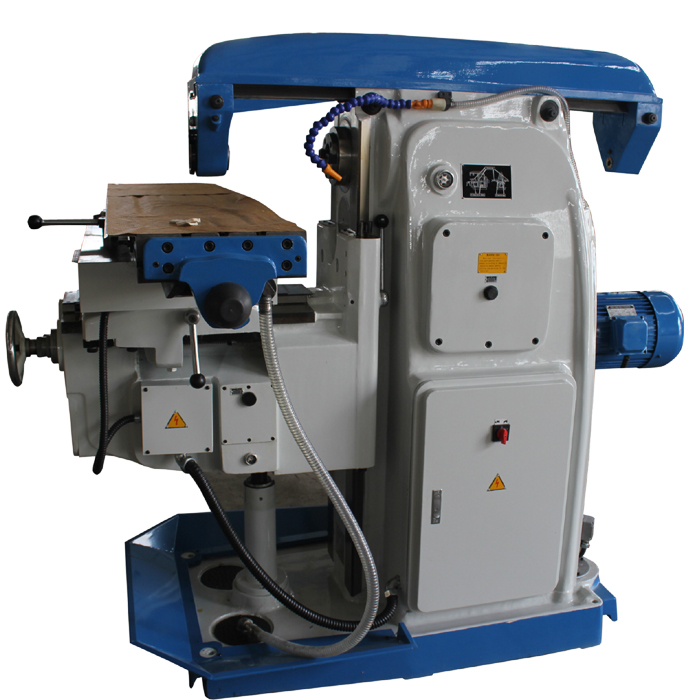

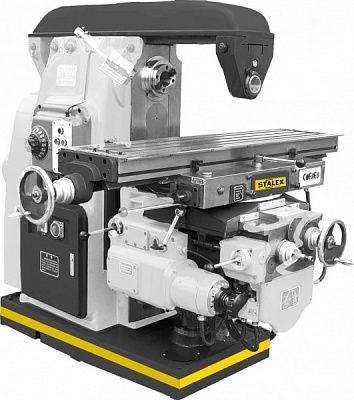

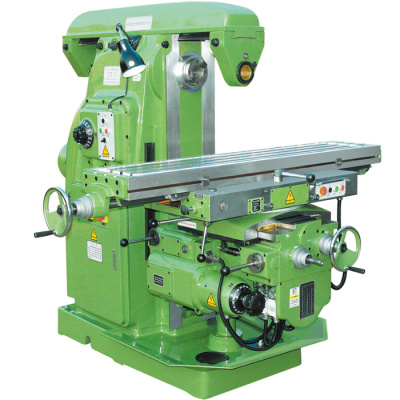

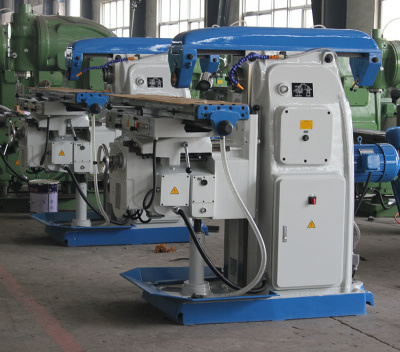

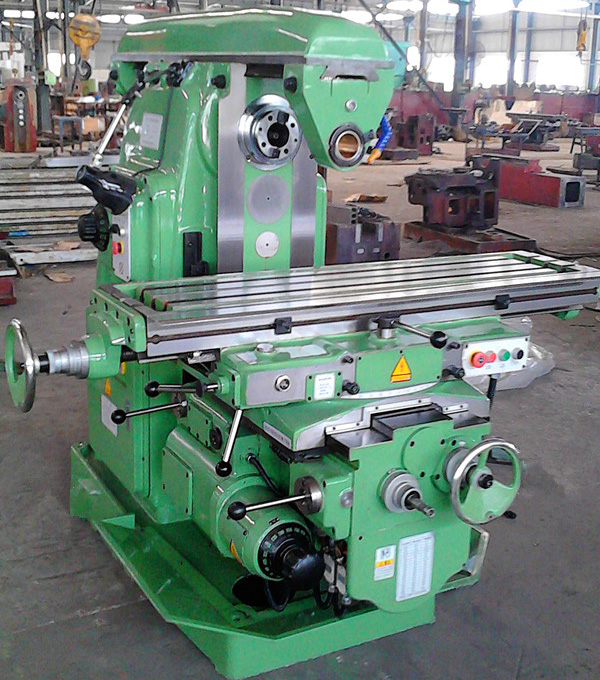

Горизонтально-фрезерный станок Stalex X6132

3 617 853 ₽

- +

В корзину

Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.

Описание

Универсальные фрезерные станки используются преимущественно для растачивания, зенкерования и сверления отверстий, а также для обработки вертикальных и горизонтальных поверхностей, углов, рамок, пазов, пресс-форм, спиралей, зубчатых колес и других деталей, выполненных из чугуна, стали, цветных металлов и иных материалов. Для расширения технологических возможностей оборудования применяются вертикальная и универсальная фрезерные головки, различающиеся определенным градусом поворота.

Особенности конструкции

шпиндель и закрепленная на нем фреза расположены горизонтально;
во время обработки фреза совершает вращательные движения, а рабочий стол – движения подачи;
стол также может вращаться вокруг собственной оси, менять высоту его расположения благодаря перемещению консоли относительно оси шпинделя;
предохранительные устройства от перегрузок и кнопки аварийного выключения.

Фрезерный станок X6132 обладает всеми характеристиками универсальных консольно-фрезерных станков.

возможность установки различных фрезеров, что увеличивает разнообразие выполняемых операций;
возможность проводить растачивание, зенкерование и сверление заготовок;
панели управления установлены с обеих сторон станка;
автоматизированная система смазки узлов и индивидуальная смазка направляющих;
наличие УЦИ и оптических линеек по 3м осям.

Перемещение стола по трем координатам у модели Х6132 осуществляется за счет передачи «винт-гайка». Данный станок дополнительно оснащен УЦИ. Станки с данной функцией позволяют производить более точную обработку деталей. С обеих сторон станка установлены панели управления, чтобы оператору было удобнее работать. Основные узлы станка выполнены из высокопрочных сплавов, а направляющие – из антифрикционного материала. Высокой производительности станка способствуют ускоренные перемещения рабочего стола в поперечном, продольном и вертикальном направлении. Стабильность показания точностных характеристик обеспечивают основные приводные механизмы и шпиндель.

Характеристики

Размеры рабочего стола, мм	320 x 1325
Частота вращения шпинделя, об/мин	30-1500
Быстрый ход по оси X, м/мин	2300
Быстрый ход по оси Y, м/мин	2300
Быстрый ход по оси Z, м/мин	770
Ширина Т-образных пазов, мм	3/18/70
Угол поворота стола, °	±45
Макс. перемещение стола, мм	700(680)/255(240)/320(300)
Количество подач стола	18
Количество скоростей шпинделя	18
Расст-е от оси шпинделя до раб. пов-ти стола, мм	30-350
Конус шпинделя по ГОСТ 30064-93	ISO50 7:24
Потребляемая мощность, кВт	7,5
Габаритные размеры, мм	2294х1770х1610
Масса, кг	2650

1)    Зажимная тяга.
2)    Оправки для горизонтального фрезерования 2 шт.
3)    Тиски фрезерные, ширина губок 160 мм
4)    Цанговый патрон ISO50 с набором цанг(4,5,6,8,10,12,14,16)
5)    Переходник ISO50/MT4
6)    Оправка фрезерная ISO50 Ø40мм
7)    Масленка
8)    Фундаментные болты М20х500 мм(4шт.)
9)    Лампа местного освещения
10)    Инструмент для обслуживания
11)    Выносной пульт с УЦИ по трем осям
