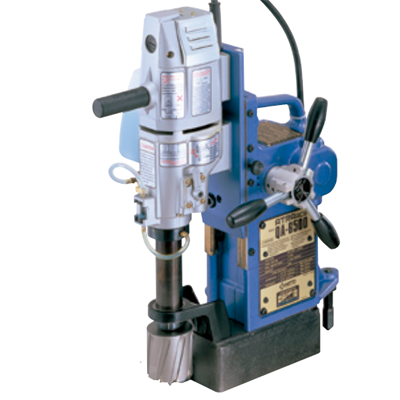

Магнитный сверлильный станок Nitto Kohki QA-6500
Станок модели QA-6500 производится в Японии и предназначен для скоростного высокоточного сверления отверстий в стальных пластинах, двутавровых балках, брусках, рамах в кораблестроении, мостостроении и строительстве. Полностью автоматические станки увеличивают производительность и снижают стоимость просверливания отверстий.
Функциональные особенности станка
ДЕТЕКТОР НАГРУЗКИ
- При перегрузке во время сверления срабатывает автоматически;
- При превышении допустимого напряжения нарушается его функционирование;
- При понижении нагрузки (после завершения сверления) реагирует автоматически и отключает электродвигатель.
АВТОМАТИЧЕСКИЙ ВОЗВРАТ
После того, как сверление завершено, и кусок металла выбрасывается из отверстия, шток станка быстро возвращается вверх. Такой быстрый подъем электродрели станка позволяет оператору перейти на следующее отверстие быстрее.
ФУНКЦИЯ ОБНАРУЖЕНИЯ СОСКАЛЬЗЫВАНИЯ
Пошаговая подача сверла оптимизирует сверление. Эта функция автоматически останавливает сверло из эксплуатации, когда внезапная боковая сила прикладывается к станку.
САМОСТОЯТЕЛЬНАЯ ПОДАЧА И ОБНАРУЖЕНИЕ НАГРУЗКИ
Подача контролируется бортовым микрокомпьютером. Вначале скорость подачи происходит медленно, а затем возрастает до скорости соответствующей размеру сверла и нагрузки. Детектор нагрузки визуально показывает величину сопротивления на сверло в любое время.
КРОНШТЕЙН С ПОДШИПНИКОМ
Прецизионный опорный кронштейн точно выравнивает сверло, что способствует увеличению срока службы сверла.
НАСАДКА ДРОБЛЕНИЯ СТРУЖКИ
Насадка предотвращает намотку стружки на сверло и освобождает от дополнительной нагрузки.
Рекомендации по работе со станком
Станок должен быть использован на горизонтальной (и вертикальной с дополнительным механическим креплением) рабочей поверхности с минимальной ее толщиной 9 мм. Если поверхность недостаточная для намагничивания, то рекомендуется с обратной ее стороны крепить лист металла толщиной 8-10 мм, и размерами, превышающими размеры магнитной платформы станка ≥ 8 мм, чтобы не ослабить намагничивание.
QA-6500
- Сверление отверстий диаметром от 17,5 до 65 мм
- Толщина просверливаемого материала - от 9 до 50 мм
- Автоматическая подача и возврат сверла
- Корончатые сверла: JetBroach 35L, JetBroach 50L
- Двухступенчатая трансмиссия позволяет переключать cкорость вращения сверла с 400 мин-1 на 750 мин -1
- Индикатор нагрузки
- Страна производства: Япония
Макс. Ø сверления кольцевой фрезой, мм
|
65 |
Макс. глубина сверления, мм
|
50 |
Диапазон скоростей шпинделя, об/мин
|
400/750 |
Сила притяжения магнита, Н
|
9800 |
Размер магнита, мм
|
100 х 200 |
Потребляемая мощность, кВт
|
1.010 |
Масса, кг
|
26 |
