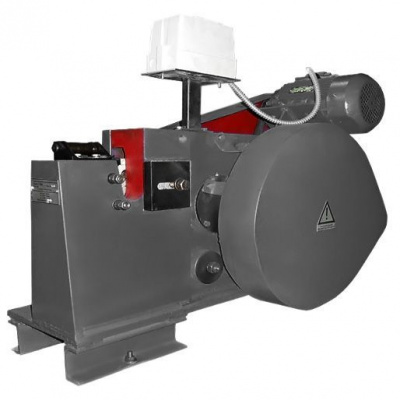

Станок для резки арматуры Завод СМЖ-172А

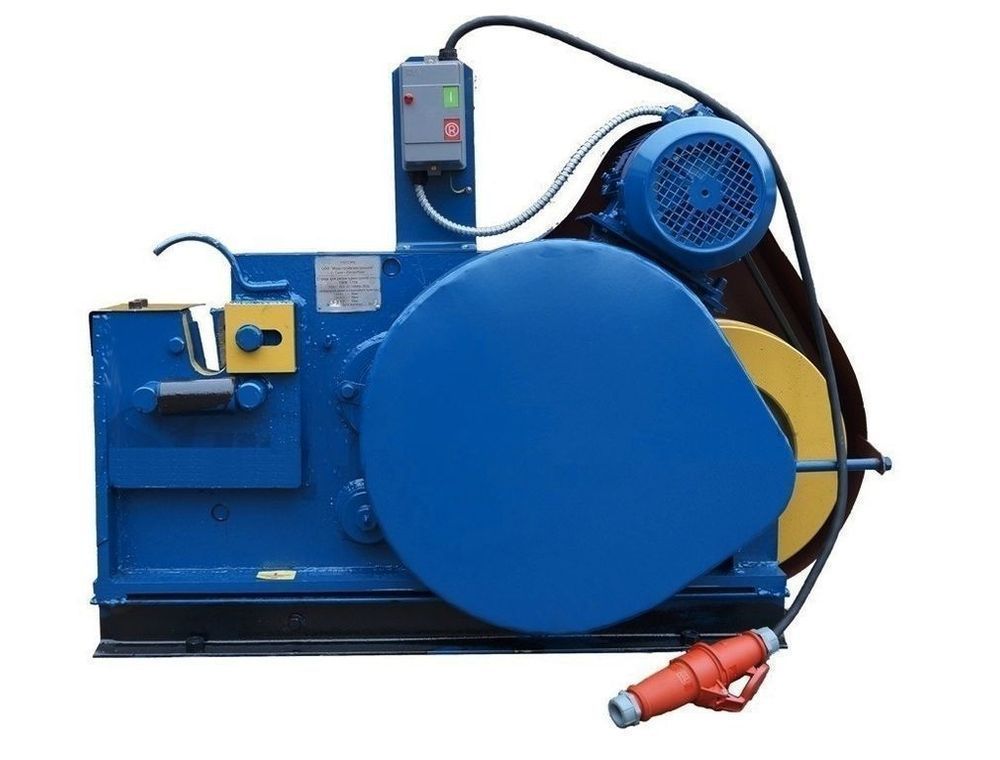

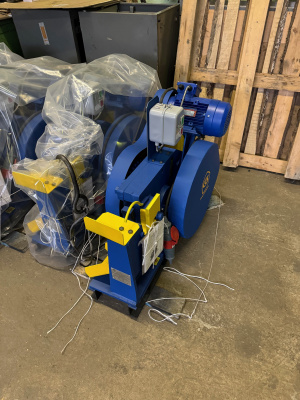

Станок для резки арматуры СМЖ-172А - мощный станок, предназначенный для механической резки (рубки) квадратного, круглого и полосового проката прочностью не более 470 МПа в условиях подготовительного производства при изготовлении ЖБИ и в строительстве.

В эксплуатации станок СМЖ-172А характеризуется продолжительным сроком эффективного использования и высокой производительностью.

Конструкция

Конструкция станка для резки арматуры СМЖ-172А отличается от многих аналогов следующими важнейшими особенностями:

• привод движения режущего инструмента (ножа) от электродвигателя с использованием механической передачи;
• резка арматуры происходит за счет перемещения подвижного режущего инструмента относительно неподвижного;
• преобразование вращения электродвигателя в возвратно-поступательный ход ножа осуществляется с помощью кулисного механизма.

Основные узлы станка для резки арматуры СМЖ-172А: станина, кулисный механизм, приводной механизм, электродвигатель с оснасткой.

Станок для резки арматуры СМЖ-172А применяется на промышленных предприятиях, в цехах механической обработки или частных мастерских.

Назначение

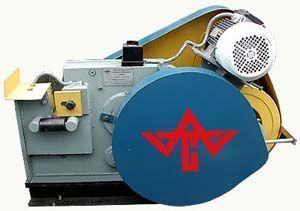

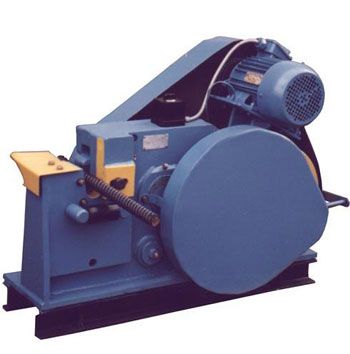

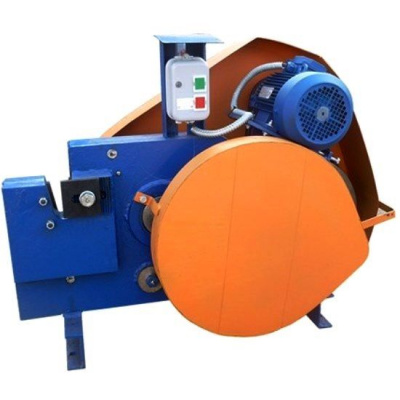

Станок СМЖ 172 предназначен для резки арматурной стали на предприятиях по производству железобетонных изделий, в арматурных цехах заводов сборного железобетона и на строительных площадках под навесом.

Станок для резки арматурной стали СМЖ-172 предназначен он для резки арматурной стали класса А-1 диаметром до 40 мм. Станок, также, может применяться для резки круглой, квадратной и полосовой стали с пределом прочности до 470 МПа. Климатическое исполнение У2 по ГОСТ 15150.

Станок СМЖ 172 содержит:

• Сварную станину, в отверстия которой запрессованы бронзовые втулки
• Маховик, насаженный на приводной вал
• Редуктор, состоящий из двух пар цилиндических зубчатых колес
• Механизм привода ножа, состоящий из кулисы, эксцентрикового вала и вкладыша. Подвижный нож укреплен в верхней секции кулисы, а неподвижный — в пазу станины

Вращение от электродвигателя передается через клиноременную передачу и редуктор эксцентриковому валу, который приводит в движение кулису и нож, закрепленный на ней.

Для получения перпендикулярного реза с правой стороны рабочего паза размещен регулируемый упор с реечным зацеплением.

СМЖ-172 Расположение органов управления станком для резки арматуры

Кинематическая схема станка для резки арматуры СМЖ-172

1. Вкладыш
2. Вал эксцентриковый
3. Зубчатое колесо редуктора
4. Маховик
5. Электродвигатель
6. Зубчатое колесо редуктора
7. Нож подвижный
8. Нож неподвижный
9. Кулиса

Cхема сборки станка для резки арматуры СМЖ-172А

Перечень деталей станка для резки арматуры СМЖ-172А

1. СМЖ-172А.01.010 - Станина
2. СМЖ-172А.05.000 - Кулиса в сборе
3. СМЖ-172А.01.030 - Крышка
4. СМЖ-172А.03.000 - Вкладыш в сборе
5. СМЖ-172А.07.000 - Кожух
6. СМЖ-172А.09.000 - Болт откидной
7. СМЖ-172А.06.000 - Плита мотора (подмоторная плита)
8. СМЖ-172А.08.000 - Кожух
9. СМЖ-172А.00.024 - Нож
10. СМЖ-172А.00.003 - Палец
11. СМЖ-172А.00.031 - Вал эксцентриковый
12. СМЖ-172А.00.032 - Шестерня ( m=10, z=33)
13. СМЖ-172А.00.006 - Корпус масленки
14. СМЖ-172А.00.009 - Гайка
15. Шайба 45.01.05. ГОСТ 11872-73
16. СМЖ -172А .00.027 - Шайба
17. СМЖ-172А.00.018 - Маховик
18. СМЖ-172А.00.021 - Шестерня ( m=10, z=9)
19. СМЖ-172А.00.017 - Крышка (4шт.)
20. Подшипник 7511А ГОСТ 27365-87 (4шт.)
21. СМЖ-172А.00.028 - Вал
22. СМЖ-172А.00.016 - Вал приводной
23. СМЖ-172А.00.019 - Шестерня (косозубая m=4, z= I3)
24. СМЖ-172А.00.029 - Шестерня перебора (косозубая m=4, z= l 14)
25. СМЖ-172А.01.001 - Втулка (капролон - 2шт.)
26. СМЖ-172А.02.000 - Упор (Рольганг)
27. СМЖ-172А.00.034 - Стойка

Схема процесса резки прутков арматуры на станке СМЖ-172

Устройство и работа станка для резки арматуры СМЖ-172

Станина предназначена для монтажа станка и его составных частей и включает в себя:

• Основание из листового проката с приваренной к нему рамой, изготовленной из швеллеров, с отверстиями для крепления станка на фундаментных болтах
• Приваренный к основанию вертикальный лист с подшипниковыми опорами и съемной крышкой

В верхней части станины имеются:

• Рабочий зев станины, на одной стороне которого укреплен съемный неподвижный нож
• Ролик для подачи разрезаемого материала
• Регулируемый упор. Упор предназначен для получения реза, плоскость которого перпендикулярна продольной оси разрезаемых прутков различных диаметров

Упор состоит из двух рифленых планок 3 и 5, одна из которых неподвижно крепиться к станине, а вторая может перемещаться относительно первой и прижиматься к ней болтом 4

Отверстия крепления подмоторной плиты электродвигателя и кронштейна пульта управления.

Отверстия для подъема и транспортировки станка.

Между вертикальным листом станины и укрепленной на 3-х штифтах и 5-ти болтах крышкой, расположена кулиса в сборе, в полости которой размещается ползун. Ползун приводится в движение эксцентриковым валом. Между шейкой эксцентрикового вала и ползуном размещены ролики игольчатые. На обрезе кулисы укреплен подвижный нож 2, взаимозаменяемый с неподвижным ножом станины.

Конструкция ножей позволяет использовать в качестве рабочих четыре кромки.

Кулиса совершает качательное движение вокруг пальца, укрепленного в станине.

Движение кулисы осуществляется посредством передачи энергии от электродвигателя через клиноременную передачу с маховиком, две пары зубчатых колес, закрытых защитным кожухом, и эксцентриковый вал.

Электродвигатель установлен на подмоторной плите, имеющей два болта для регулировки натяжения клиновых ремней.

Включение и выключение электродвигателя производиться посредством кнопочных выключателей магнитного пускателя, установленного на верхнем торце станины.
