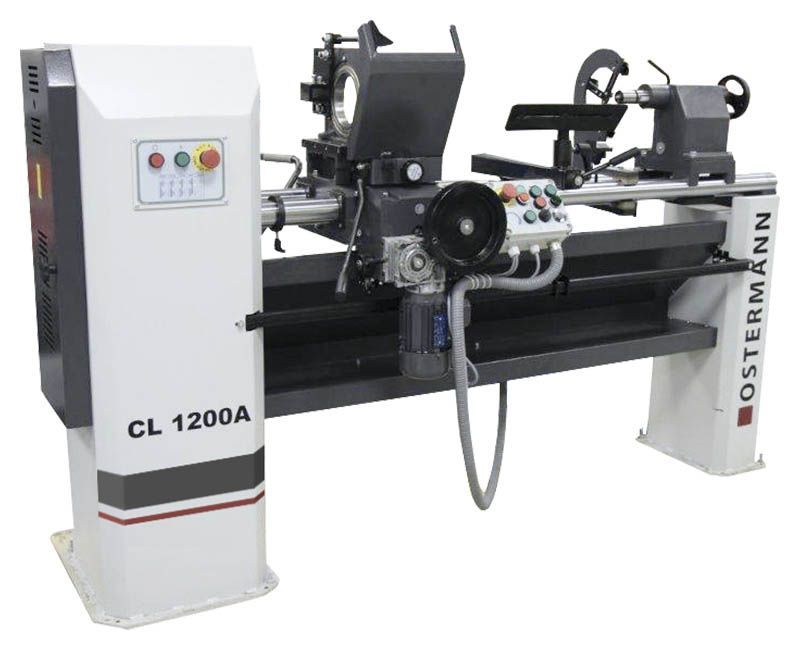

Токарный станок по дереву Ostermann CL1200А

831 046 ₽

- +

В корзину

Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.

Описание

Токарные станки OSTERMANN имеют автоподачу (модель CL 1200A) и ручную подачу (модель CL 1200M). Все станки оснащены копировальным устройством для работы по шаблону, двумя резцами для чистовой и черновой обработки одновременно, подвижным и неподвижным люнетом для снижения вибраций. Суппорт перемещается по двум массивным стальным направляющим. Возможна обработка фрезерованием - в комплекте держатель для фрезера. Модель CL 1201 опционально может иметь удлинение для обработки заготовок до 2,5 метров и устройство для изготовления спиралей и косичек.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется в частных мастерских, на малых и средних предприятиях по изготовлению столярных изделий, лестниц, декоративных колонн.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

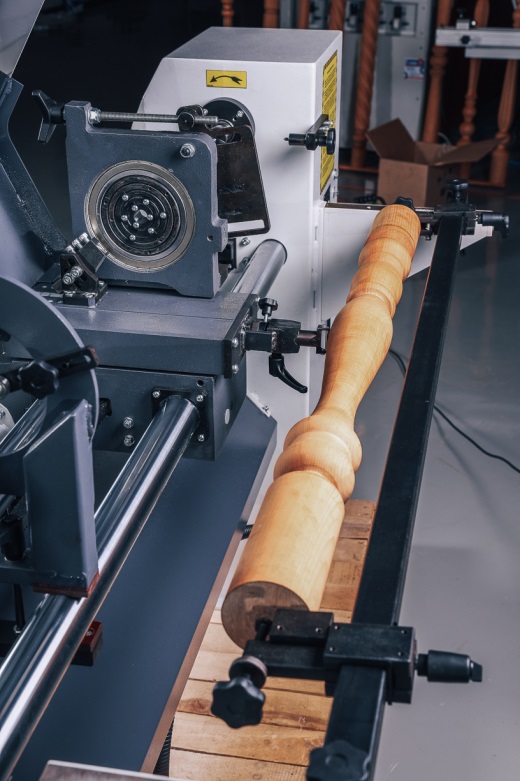

	КОПИРОВАЛЬНОЕ УСТРОЙСТВО Входит в комплект поставки. Позволяет точить заготовки одинаковой формы по заданному шаблону. Настройка глубины хода копира и копировального резца осуществляется рукояткой с передней панели. Точность до 0,03 мм.

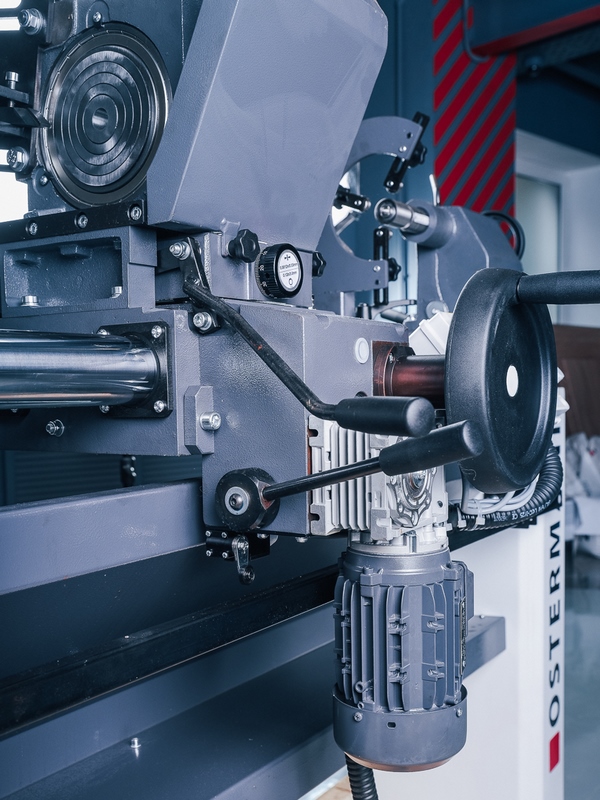

	СИСТЕМА АВТОПОДАЧИ Позволяет обрабатывать заготовки в автоматическом режиме (загрузка заготовок вручную). При этом перемещение суппорта с резцами осуществляется от отдельного двигателя через редуктор. Возможен ручной режим работы – перемещение суппорта с резцами путем вращения маховика. Переключение между режимами осуществляется рычагом. Редуктор перемещения на станке установлен от ведущего итальянского производителя.
	ТОЧЕНИЕ 2-МЯ РЕЗЦАМИ ОДНОВРЕМЕННО Обработка происходит 2-мя резцами. Первый резец перед люнетом осуществляет «оцилиндровку» бруска заготовки, делая ее круглой, а второй резец формирует профиль балясины копируя форму шаблона.

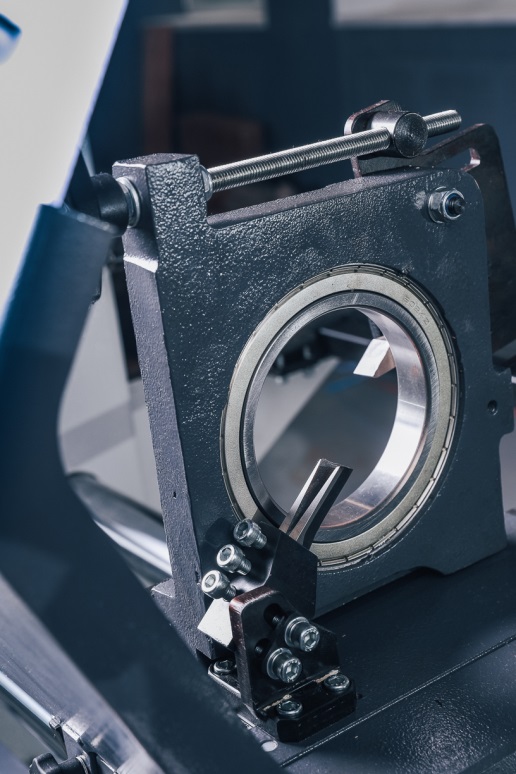

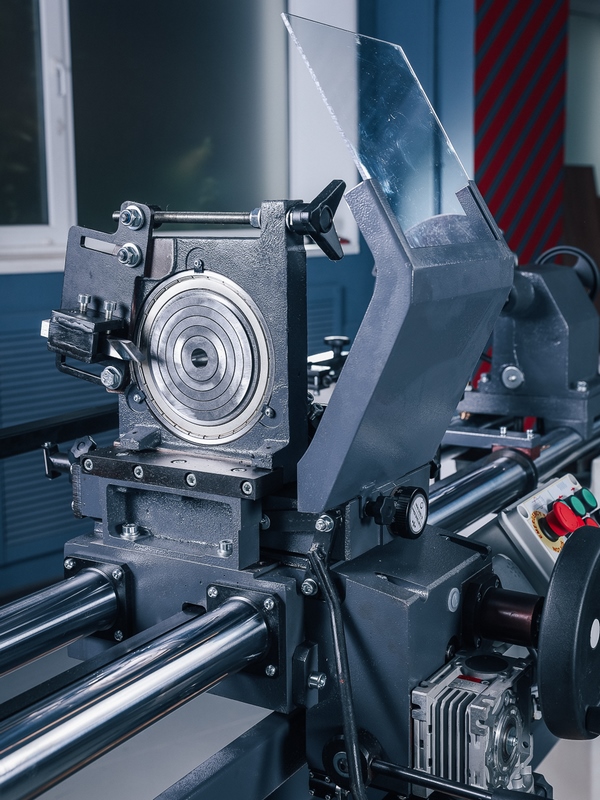

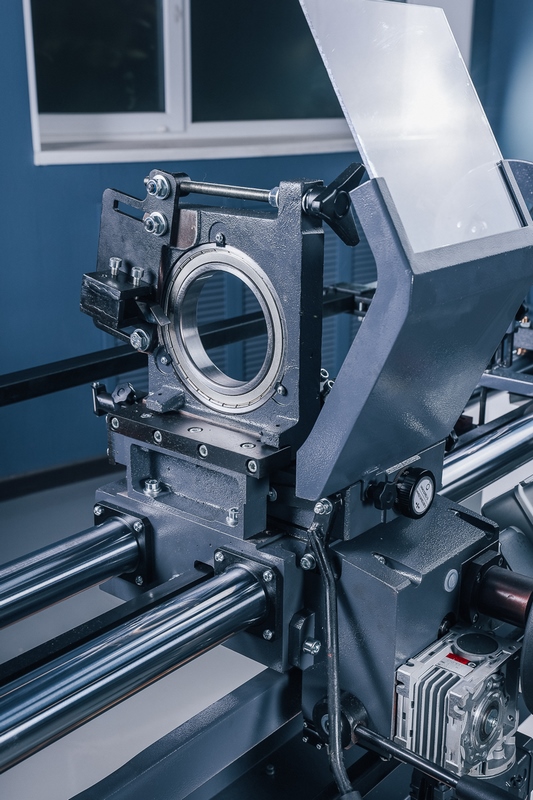

	ПОДВИЖНЫЙ ЛЮНЕТ Входит в комплект поставки. Служит дополнительной опорой в процессе точения, исключая вибрации заготовки и повышая качество получаемой продукции. В люнете набор колец различного диаметра под разные размеры заготовок.

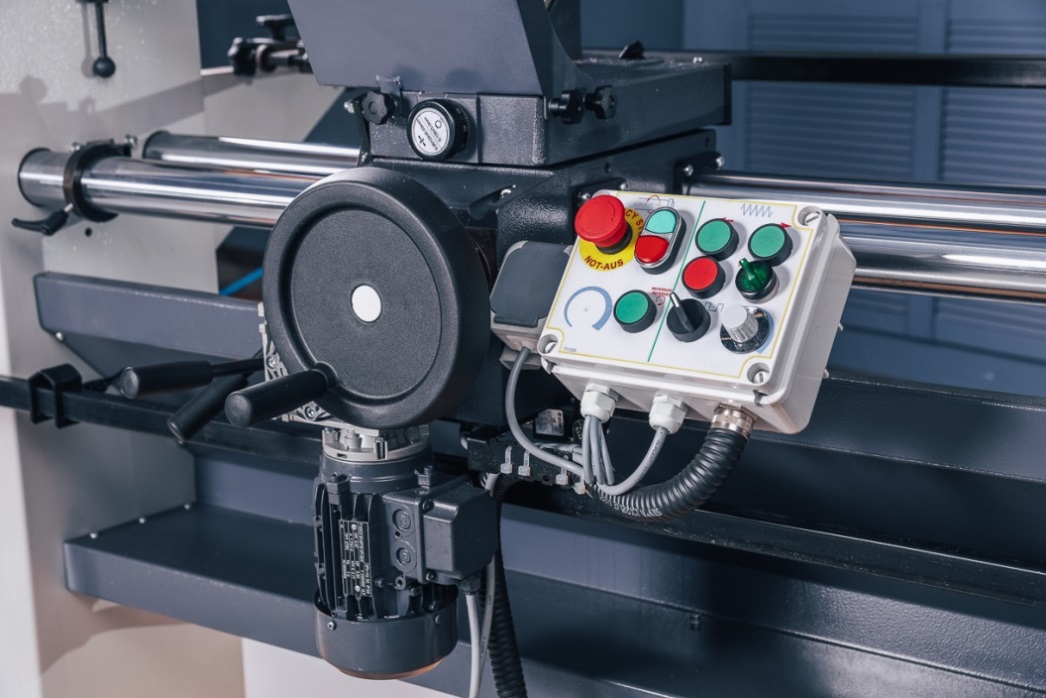

	ПУЛЬТ УПРАВЛЕНИЯ Удобно расположен на передней части станка. На пульте расположены кнопки: включения/выключения вращения заготовки, перемещения суппорта с резцами; кнопки прямого и обратного хода суппорта, переключатель ручного и автоматического режима работы, а также регулятор скорости подачи и кнопка аварийной остановки. Также сбоку от пульта удобно расположена розетка 220В для подключения ручного фрезера.

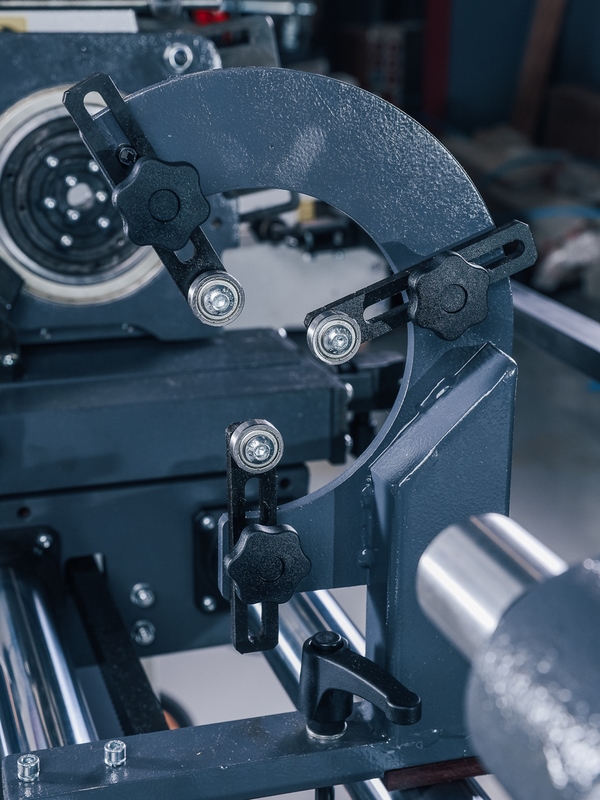

	НЕПОДВИЖНЫЙ ЛЮНЕТ Входит в комплект поставки и служит для дополнительной фиксации заготовки в процессе обработки. Это увеличивает жесткость заготовки при обработке и повышает качество получаемой продукции.

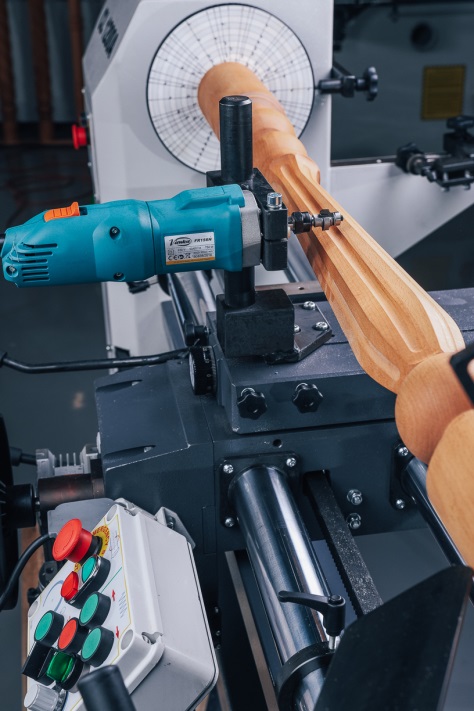

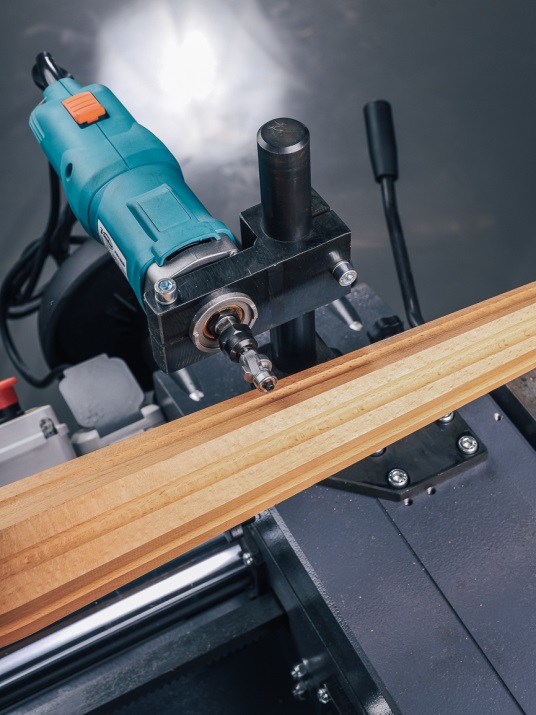

	КРОНШТЕЙН ДЛЯ ФРЕЗЕРА В комплект поставки входит кронштейн для установки ручного фрезера. Кронштейн устанавливается вместо подвижного люнета и позволяет осуществлять фрезеровку с помощью ручного инструмента. Возможна обработка по копиру. * Ручной фрезер в комплект поставки не входит!

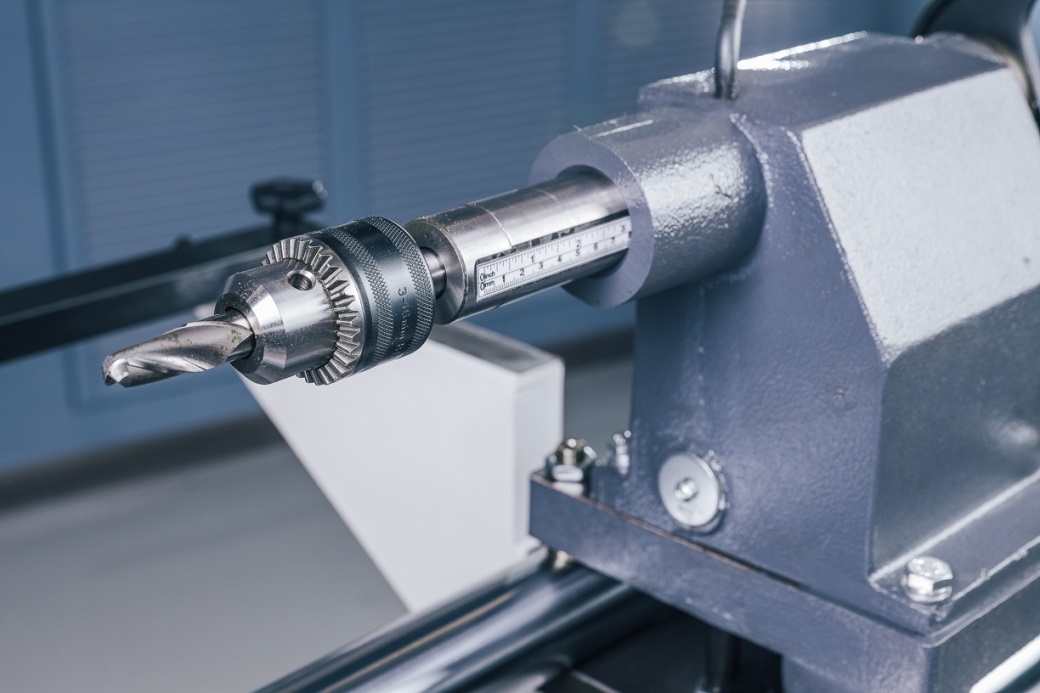

	ЗАДНЯЯ БАБКА Массивный чугунный задний центр обеспечивает надежную фиксацию заготовки в процессе обработки. Возможность установки 3-х кулачкового патрона позволяет устанавливать сверла и расширить функционал станка. Пиноль с миллиметровой шкалой позволяет точно высверливать отверстия

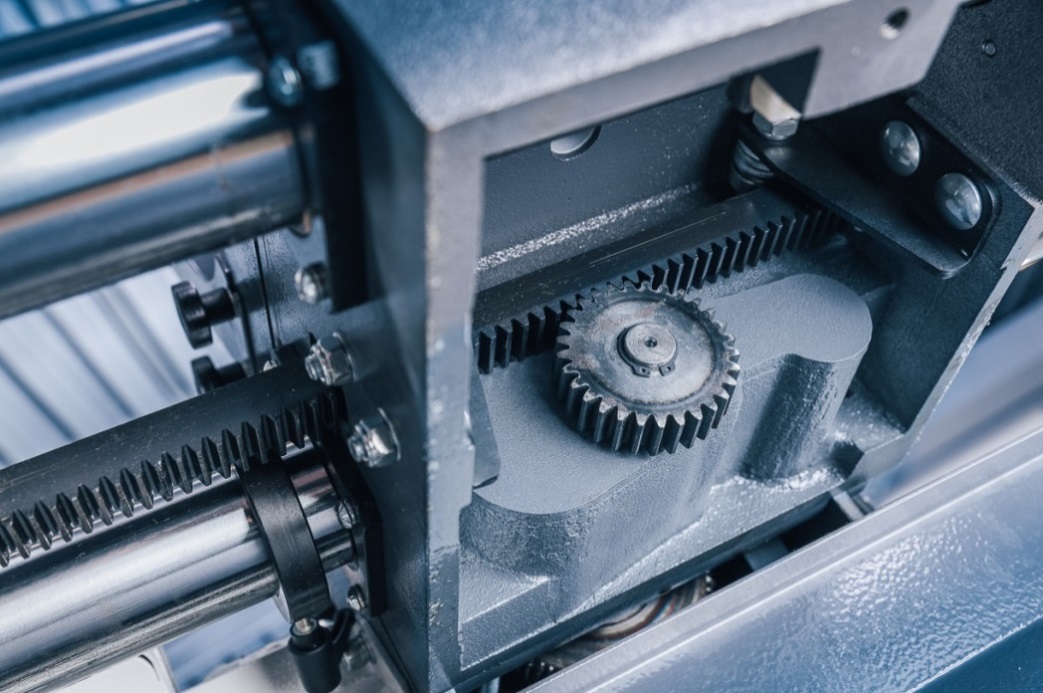

	МЕХАНИЗМ ПЕРЕМЕЩЕНИЯ СУППОРТА Перемещение суппорта с резцами осуществляется посредством передачи шестерня-рейка, что обеспечивает плавность и легкость хода.

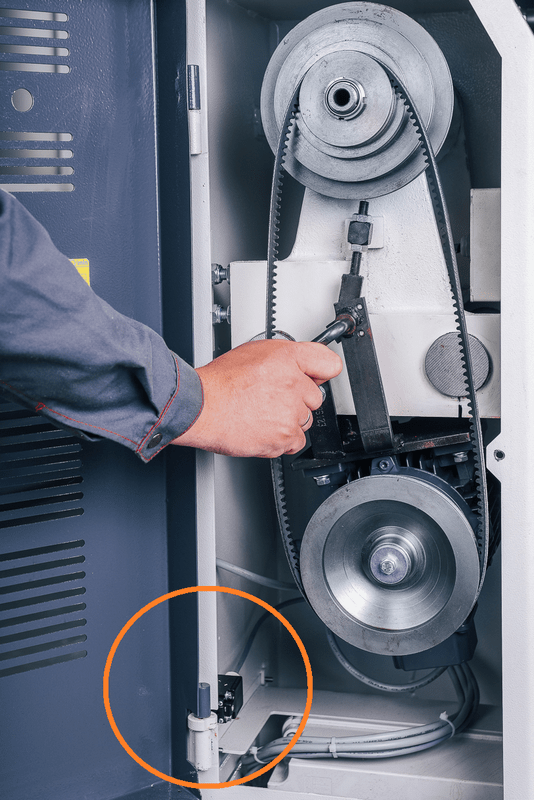

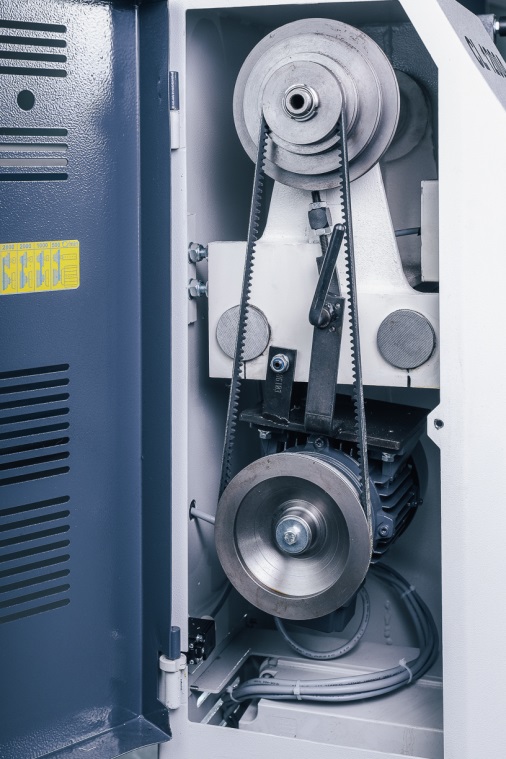

	ПРИВОД ВЕДУЩЕГО ЦЕНТРА Осуществляется от двигателя посредством зубчатого ремня. Удобное и быстрое изменение частоты вращения заготовки путем перестановки ремня. Концевой выключатель не позволяет включить станок при открытой крышке, что соответствует требованием безопасности ЕС.

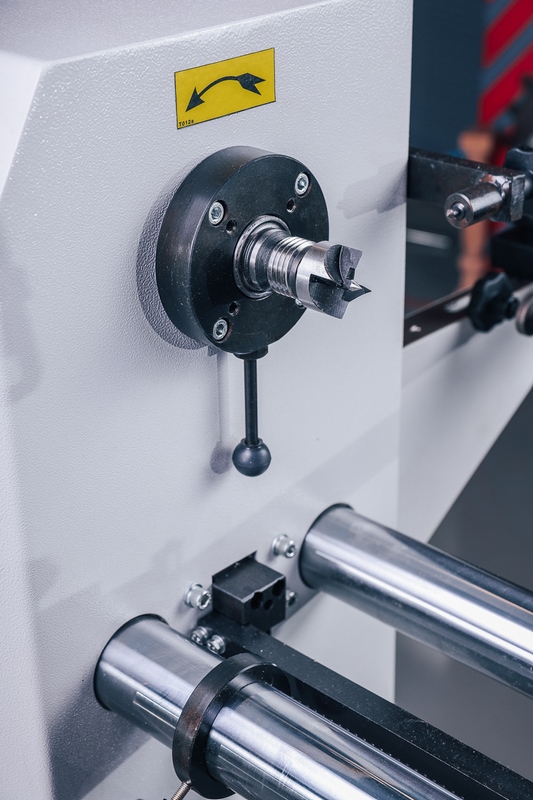

	ВЕДУЩИЙ ЦЕНТР Привод вращения заготовки осуществляется с помощью зазубренного центра. Крепление ведущих центров осуществляется по универсальному конусу МК2, что позволяет устанавливать любой центр с такой посадкой. Резьба М33х3,5 позволяет устанавливать 4-х кулачковый патрон.

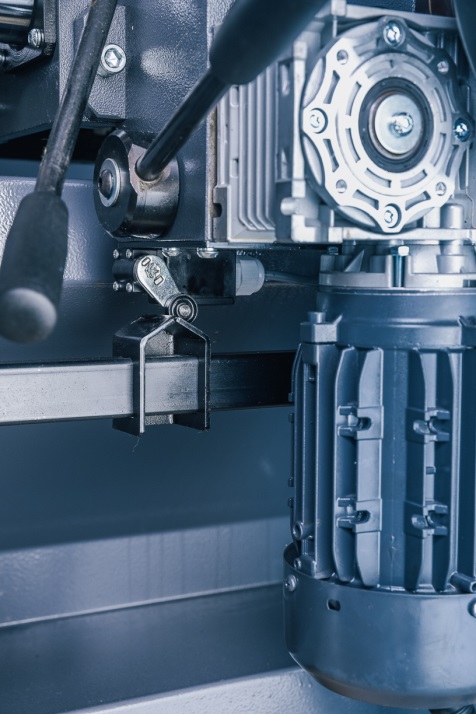

	НАСТРОЙКА ДЛИНЫ ОБРАБОТКИ Длина обработки заготовки или зона фрезеровки настраивается с помощью передвижных упоров. Для работы в автоматическом режиме используется концевик, отключающий перемещение суппорта (фото слева). Для работы в ручном режиме при помощи маховика используется упор-ограничитель (фото справа).

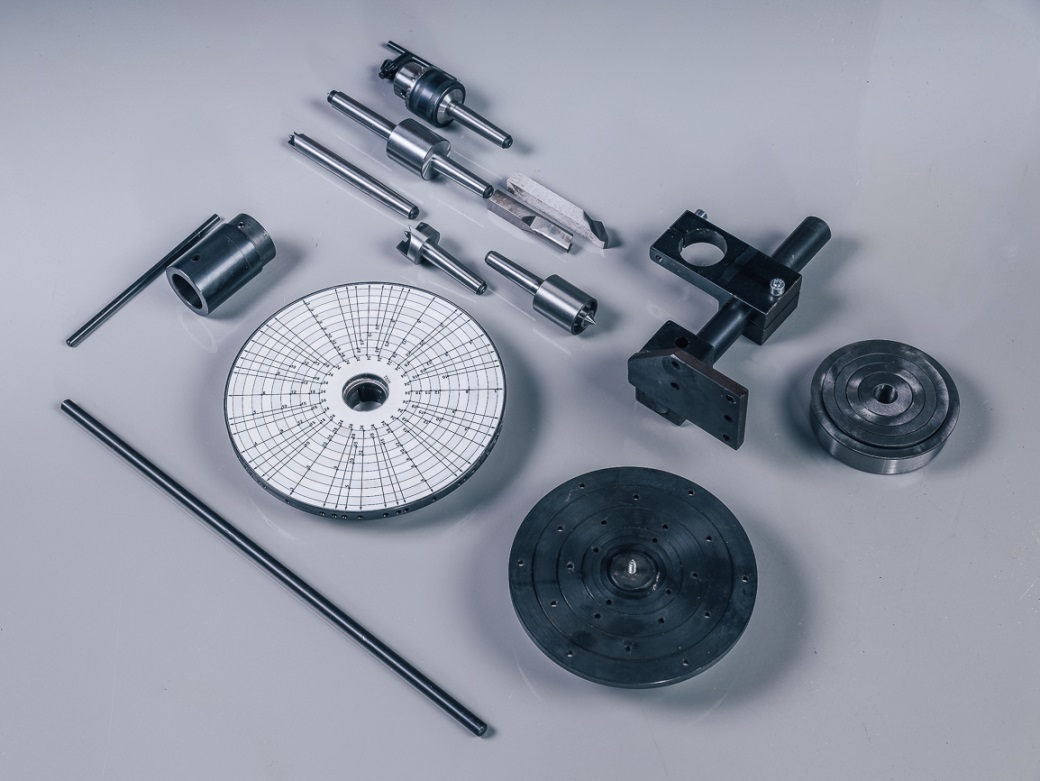

	ОСНАСТКА В комплект поставки со станком входят все необходимые части для работы: набор ведущих центров резцы кронштейн для ручного фрезера набор колец для люнета 3-х кулачковый патрон с ключом планшайба делительная головка шток для смены ведущих центров втулка конусная

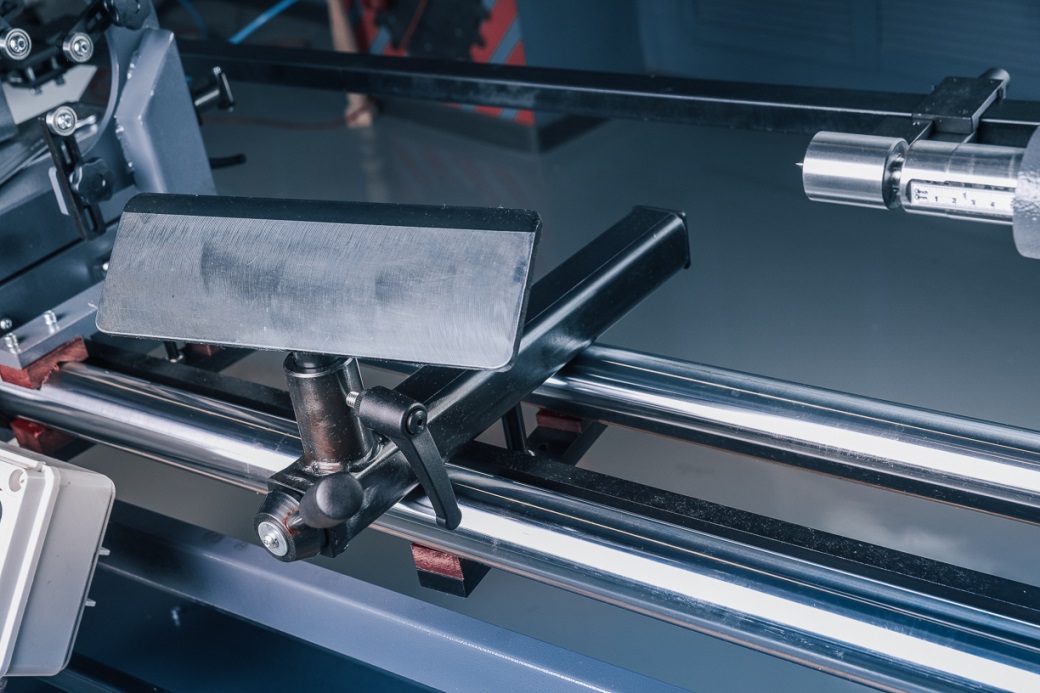

	ПОДРУЧНИК Входит в комплект поставки и позволяет точить заготовки вручную.
	ЗАЩИТНЫЙ ЭКРАН Соответствует нормам безопасности СЕ. Обеспечивает безопасность работы оператора.

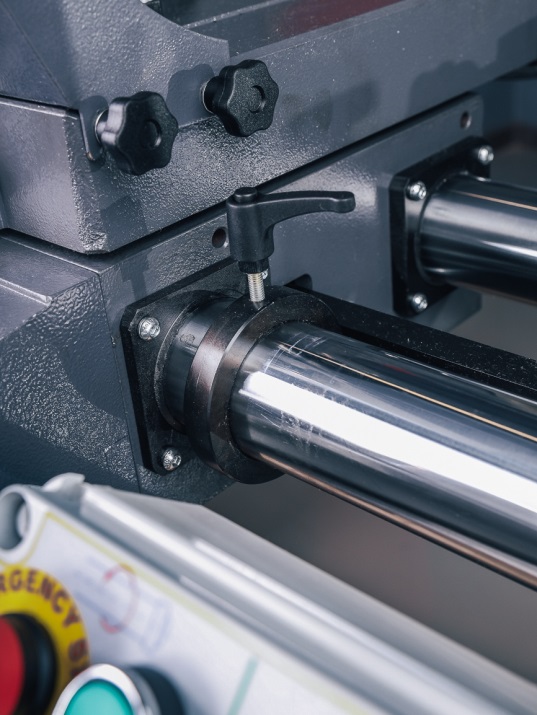

	МАССИВНЫЕ НАПРАВЛЯЮЩИЕ Перемещение суппорта с резцами осуществляется по цельнометаллическим массивным стальным направляющим, что обеспечивает долгий срок службы оборудования и сохранение точности обработки на всем периоде эксплуатации.

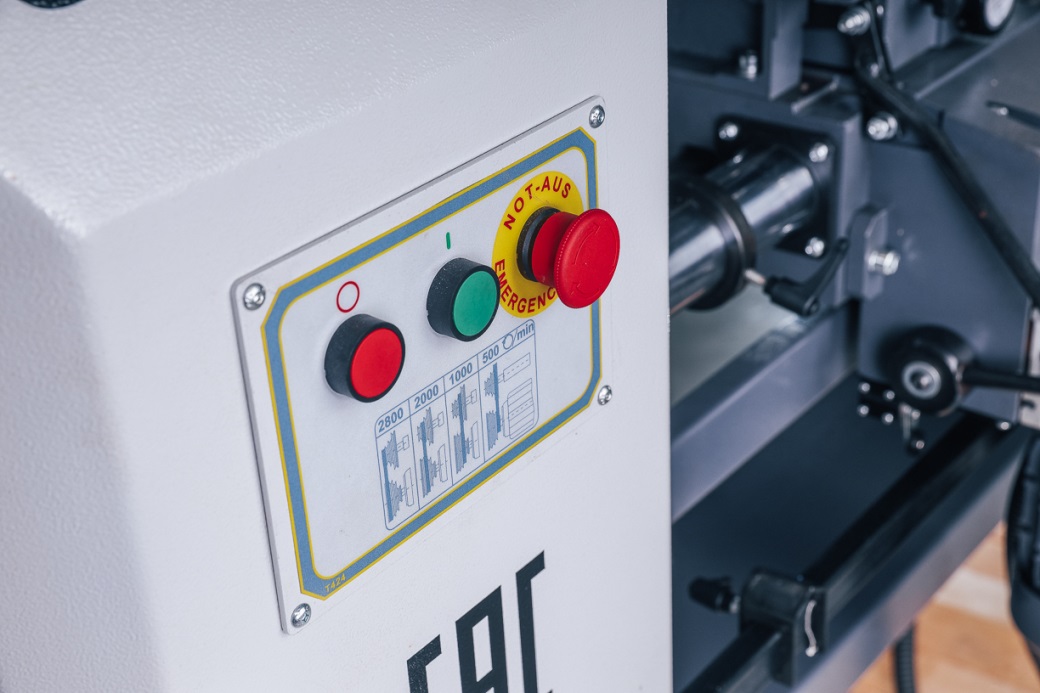

	ДОПОЛНИТЕЛЬНЫЕ КНОПКИ УПРАВЛЕНИЯ На станине расположены дополнительные кнопки включения/выключения вращения заготовки и кнопка аварийного отключения станка.

Характеристики

Макс. длина заготовки, мм	1200
Макс. Ø заготовки, мм	450
Диапазон скоростей шпинделя, об/мин	500; 1000; 2000; 2800
Потребляемая мощность, кВт	1,1
Масса, кг	395
