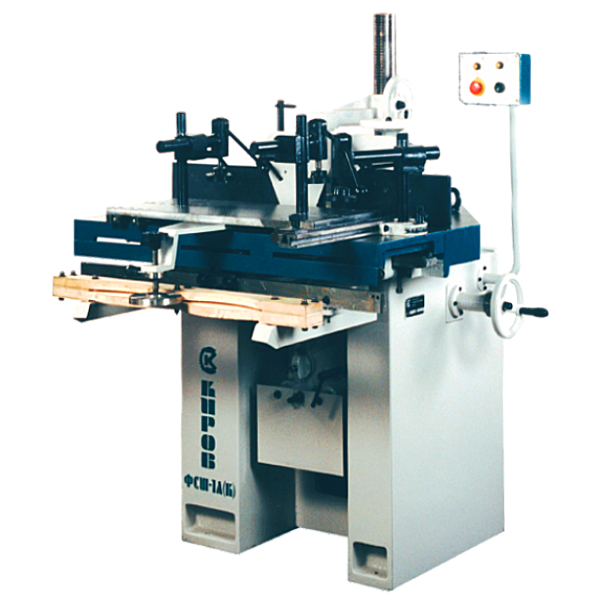

Фрезерный станок по дереву КСЗ ФСШ-1А(К)

Станок предназначен для выполнения разнообразных фрезерных работ по дереву с ручной подачей, нарезки простых шипов с помощью шипорезной каретки.

При установке на станок копировальной каретки (по спец. заказу за отдельную плату) возможно криволинейное фрезерование по копиру с ручной подачей.

Станок фрезерный деревообрабатывающий с подвижной шипорезной кареткой модели ФСШ-1А предназначен для выполнения разнообразных фрезерных работ по дереву с ручной подачей, зарезки простых шипов глубиной до 100 мм с помощью шипорезной каретки, криволинейного фрезерования по шаблону с ручной подачей.

Станок ФСШ-1А предназначен для выполнения разнообразных фрезерных работ по дереву по направляющим линейкам с ручной подачей (изготовление вагонки, половой доски, плинтуса, наличника, филенки и других погонажных изделий), зарезки простых шипов с помощью шипорезной каретки и криволинейного фрезерования по шаблону с ручной подачей.

Станок собран на цельно литой виброустойчивой чугунной станине, внутри которой установлен высокоскоростной шпиндельный узел с механизмом подъёма и приводом от двухскоростного электродвигателя.

На станине установлен литой чугунный стол с шипорезной кареткой. На столе крепятся верхняя опора шпинделя, ограждение фрезы с регулируемыми направляющими линейками и патрубком для стружкоотсоса.

Шипорезная каретка имеет поворотную линейку с эксцентриковым прижимом. Дополнительно станок может комплектоваться автоматическим подающим устройством (автоподатчиком), который легко монтируется на стол станка.

В последние годы, с развитием производства корпусной мебели, в нашей стране фрезерные станки основном используют для фрезерования криволинейных кромок ДСП. Обработка ведется преимущественно двумя способами.

1. Первый способ: на шпиндель устанавливается шлифовальная головка с закрепленной на ней шлифовальной лентой, при этом ДСП просто шлифуется, т.е. фрезерный станок превращается в шлифовальный.
2. Второй способ: фрезерование с использованием специальной фрезы с твердосплавными сменными пластинами.

Причем для фрезерования можно использовать только фрезы со сменными пластинами, и это непременное условие, т.к. при обработке ДСП твердосплавные пластины достаточно быстро тупятся. Причина этого - достаточно высокая твердость ДСП и ее неоднородная структура.

Помещение, где устанавливается станок, должно соответствовать требованиям класса П-II по ПУЭ.

Станок может эксплуатироваться в диапазоне температур от +10 до +35°С, при средней относительной влажности воздуха не более 80%, в невзрывоопасной среде, при отсутствии прямого воздействия атмосферных осадков.

Вид климатического исполнения и категория размещения станка – УХЛ4.2, категория условий хранения – 2 по ГОСТ15150-69.

Требования к заготовкам, поступающим на станок.

Заготовки должны отвечать требованиям ГОСТ8486-86 и ГОСТ2695-83:

• влажность древесины не должна быть более 15%
• качество древесины заготовок не ниже 1 сорта
• отклонение базовой пласти заготовок должно быть не менее 0,15 мм на длине 1000

ФСШ-1А Расположение составных частей фрезерного станка

Расположение составных частей фрезерного станка ФСШ-1А

Перечень составных частей фрезерного станка ФСШ-1А:

1. Прижим с линейкой - ФСШ-1А(К)20.000
2. Каретка - ФСШ-1А(К)40.000
3. Станина - ФСШ-Л.10.000
4. Ограждение инструмента - ФСШ-Л.30.000
5. Бабка шпиндельная - ФСШ-Л.40.000
6. Кронштейн шпинделя - ФСШ-Л.50.000
7. Защита инструмента - ФСШ-Л.60.000
8. Механизм подъема - ФСШ-Л.70.000
9. Электрооборудование - ФСШ-Л.80.000

ФСШ-1А Расположение органов управления фрезерным станком

Расположение органов управления фрезерным станком ФСШ-1А

Перечень органов управления фрезерного станка ФСШ-1А:

1. Рукоятки крепления линеек;
2. Рукоятки крепления корпуса защиты инструмента;
3. Винт натяжения ремня;
4. Фиксатор стопорения шпинделя;
5. Переключатель выбора скоростей шпинделя;
6. Выключатель вводной, автоматический;
7. Кнопки фиксации длины хода каретки;
8. Рукоятка зажима кронштейна шпинделя;
9. Маховичок перемещения кронштейна шпинделя;
10. Маховичок перемещения защиты инструмента;
11. Кнопка аварийного и рабочего выключения станка – «Стоп»
12. Кнопка включения станка – «Пуск»
13. Рукоятка зажима изделия;
14. Кнопка фиксации упора направляющей линейки;
15. Рукоятка фиксации прижима с линейкой;
16. Маховичок перемещения бабки шпиндельной;
17. Кнопка крепления фиксатора стопорения шпинделя;
18. Рукоятка зажима бабки шпиндельной;
19. Кнопка фиксации кронштейна линейки;
20. Кнопка фиксации ограждения инструмента;
21. Рукоятка фиксации прижима по высоте.

Схема кинематическая фрезерного станка ФСШ-1А

Устройство и описание составных частей станка

Станина

Станина фрезерного станка ФСШ-1А представляет собой жесткую литую коробчатую конструкции, накрываемую плоским столом из чугуна. Внутри станины закрепляются направляющие для монтажа привода главного движения. В нише станины монтируется электрооборудование станка. Допускается сварной вариант станины.

Стол

Стол – чугунная отливка, усиленная ребрами жесткости. Стол жестко закреплен на станине.

При работе с помощью шаблона на столе устанавливается нижнее кольцо набега 8 (см. рисунок 4).

Возможно применение кольца набега с диаметром бурта отличным от поставляемого в комплекте станка.

Привод главного движения фрезерного станка ФСШ-1А

Привод главного движения состоит:

• двухскоростной электродвигатель 18;
• поликлиновая передача 19;
• шпиндельная бабка, соединенная с подмоторной плитой 15 штангами 3.

Натяжение ремня осуществляется винтом 3 (рисунок 2).

Шпиндельная бабка состоит из чугунного корпуса 4 коробчатого сечения, в котором на подшипниках качения смонтирован шпиндель 1. Предварительный натяг подшипников осуществляется комплектом пружин 2.

В верхнем торце вала шпинделя 1 выполнено конусное отверстие (Конус Морзе № 4) для установки оправки 11, которая закрепляется дифференциальной гайкой 12. Вал шпинделя стопорится от вращения фиксатором 5, который посредством винта 6 и выключателя 7 сблокирован с приводом.

Бабка шпинделя с электродвигателем имеет вертикальное настроечное перемещение до 100 мм посредством шестеренчатой 13, 14 и винтовой 16, 17 передач с фиксацией в требуемом положении.

Крепление режущего инструмента на оправке посредством набора проставочных колец 9 осуществляется гайкой 10.

Очень важным элементом станка является шпиндельные насадка (Оправка). На станке ФСШ-1А Оправка предусмотрена съемная. Особого внимания заслуживает крепления оправки к шпинделя с помощью дифференциальной гайки. С учетом разного шага резьбы на оправке и шпинделе, при креплении дифференциальной гайкой происходит сближение и осевое затягивание конусов. Рекомендуем без особой необходимости не снимать оправку. Ну а если Вы все же решили снять оправку, то для этого необходим специальный ключ (станок этим ключом не комплектуется), и не забывайте застопорить вал шпинделя фиксатором. Особенно важное значение для работы станка имеет применение оригинальных дистанционных колец на оправке. Настоятельно рекомендуем использовать только "родные" кольца. Эти кольца изготовлены с особой точностью, а посадочные места (торцевая часть) отшлифованы. Использование не заводских колец (типичная ошибка), как правило, приводит к искривлению оправки после зажатия гайкой фрез. Это искривление, возможно, не заметно на глаз, но при вращении даже на 3000 об/мин возникает довольно сильное биение, вибрация. Это очень распространенная ошибка.

Каретка подвижная шипорезная фрезерного станка ФСШ-1А

Подвижная шипорезная каретка включает:

• чугунная плита, которая является передней частью стола;
• прижим с линейкой;
• упоры ограничения величины хода каретки.

Плита каретки подвижна вдоль направляющих линеек, закрепленных на столе станка;

Подвижное крепление каретки выполнено на подшипниках качения. Посредством упоров устанавливается величина хода и его расположение относительно шпинделя станка;

В плите каретки имеются отверстия для крепления прижима с линейкой и упорных прижимов в различных положениях.

Схема электрическая принципиальная фрезерного станка ФСШ-1А
