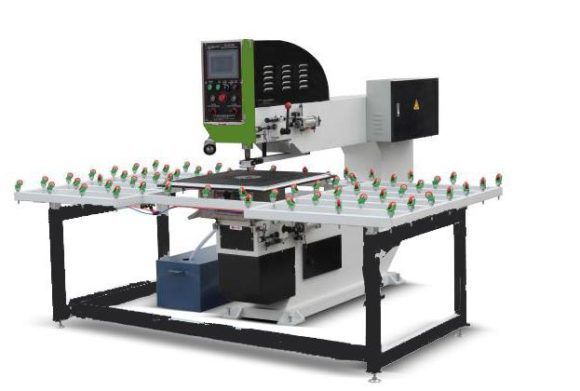

Станок для сверления стекла Jet Glass GM80
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
- Сверление на станке в автоматическом и полуавтоматическом режиме
- Устройство для быстрого изменения глубины засверливания в стекло нижнего сверла
- Система очистки сверил от плашек
- Верхний прижим исключает вибрацию и смещение обрабатываемого стекла
- Дополнительный стол с обрезиненными роликами
- Увеличенный диаметр обрабатываемых отверстий
- Регулировка частоты вращения шпинделя
- Система охлаждения
- Удобная система управления станком.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
|
Станина коробчатой формы, выполненная из толстостенного металла, повышенной жесткости и виброустойчивости, прошедшая специальную термообработку. Обеспечивается точность сверления и долговечность эксплуатации станка. |
|
Основной рабочий стол предназначен для базирования обрабатываемого стекла в зоне сверления по точно настроенным упорам в размер. Поверхность стола облицована резиновым материалом, что создает наилучший контакт стекла с рабочей поверхностью стола при обработке. |
|
Дополнительный рабочий стол с установленными на нем резиновыми роликами. Ролики обеспечивают возможность перемещения заготовок больших размеров по столу без усилий. Предназначен для установки и базирования к упорам деталей больших размеров. |
|
Подъем дополнительного рабочего стола необходим для осуществления свободного перемещения стекла большого размера по роликам относительно основного обрезиненного стола. Обеспечивается четырьмя пневмоцилиндрами, установленные в углах стола. |
|
Верхний прижим стекла обеспечивает четкую фиксацию заготовки в момент обработки. Исключает вибрацию и смещение обрабатываемой детали. |
|
Нижний шпиндель оснащен выдвигаемой защитной системой, которая предотвращает попадание стеклянных плашек. |
|
Изменение частоты вращения сверлильных шпинделей обеспечивается изменением передаточного отношения между шкивом двигателя и шкивом шпинделя за счет перестановкой клинового ремня. Необходимо для качественной обработки в зависимости от толщины стека и диаметра отверстия. |
|
Система перемещения сверлильных шпинделей с гидравлическим демпфером осуществляется пневматическими цилиндрами. Уменьшение скорости шпинделя в момент подхода сверла к поверхности стекла обеспечивается гидравлическим демпфером. Достигается плавный заход сверла в стекло на определенную глубину. |
|
Централизованный узел смазки позволяет осуществлять смазку в труднодоступных местах направляющих шпиндельных узлов, приводов и т.д. Обеспечивается удобство технического обслуживания и снижается износ узлов и механизмов. |
|
Регулировка глубины сверления нижнего шпинделя осуществляется вручную с помощью перемещения конечного выключателя по винту. Обеспечивается точная глубина засверливания отверстия в нижней пласти стекла для исключения сколов при обработке верхним шпинделем. |
|
Станок оборудован системой рециркуляции охлаждающей жидкости. Резервуары для воды выполнены из нержавеющей стали, что обеспечивает их долговечность и предотвращает поверхность баков от коррозии. |
Характеристики
|
Макс. Ø сверления, мм
|
80 |
|
Размеры рабочего стола, мм
|
1800 х 1200 |
|
Частота вращения шпинделя, об/мин
|
850/1400/2300 |
|
Макс. толщина заготовки, мм
|
25 |
|
Потребляемая мощность, кВт
|
2,5 |
|
Габаритные размеры, мм
|
2500 х 2100 х 1700 |
|
Масса, кг
|
1200 |
