Приспособления для наружного круглого шлифования 3Е642Е.П17
302 598 ₽
-
+
В корзину
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание

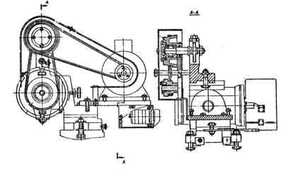

Предназначено для сообщения вращения изделию при круглом шлифовании.
- Монтируется на универсальную бабку ВЗ-318.П1 (старого исполнения) или 3Е642Е.П1. Монтаж приспособления на ВЗ-318.П1 новой конструкции затруднен (необходимо просверлить крепежные отверстия и установить шкив (в комплекте поставки ВЗ-318.П1 не идет));
- Для передачи вращения заготовке используется ременная передача;
- Для закрепления коротких изделий используется трехкулачковый патрон ВЗ-318.П84 (приобретается отдельно), который крепится в коническом отверстии шпинделя универсальной бабки П1 (входит в комплект поставки универсально-заточных станков). При шлифовании валов и изделий с центровыми отверстиями используется задняя бабка ВЗ-318.П3 (входит в комплект поставки универсально-заточных станков), вращение передается через хомутик и поводок.
- Для обеспечения качественного шлифования необходимо обеспечить совпадение центров приспособления и задней бабки.
- Монтируется на универсальную бабку ВЗ-318.П1 (старого исполнения) или 3Е642Е.П1. Монтаж приспособления на ВЗ-318.П1 новой конструкции затруднен (необходимо просверлить крепежные отверстия и установить шкив (в комплекте поставки ВЗ-318.П1 не идет));
- Для передачи вращения заготовке используется ременная передача;
- Для закрепления коротких изделий используется трехкулачковый патрон ВЗ-318.П84 (приобретается отдельно), который крепится в коническом отверстии шпинделя универсальной бабки П1 (входит в комплект поставки универсально-заточных станков). При шлифовании валов и изделий с центровыми отверстиями используется задняя бабка ВЗ-318.П3 (входит в комплект поставки универсально-заточных станков), вращение передается через хомутик и поводок.
- Для обеспечения качественного шлифования необходимо обеспечить совпадение центров приспособления и задней бабки.
Характеристики
|
Макс. длина заготовки, мм
|
225 |
|
Частота вращения шпинделя, об/мин
|
180; 250; 355 |
|
Потребляемая мощность, кВт
|
0,25 |
|
Габаритные размеры, мм
|
350 х 475 х 370 |
