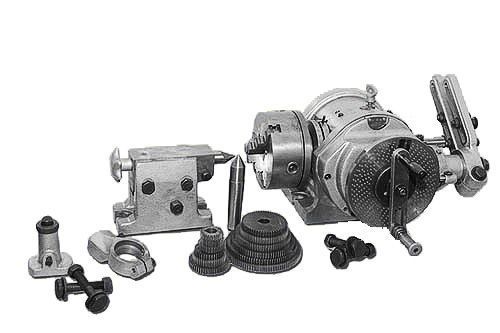

Универсальная делительная головка FU400R.51.50.000

Делительные головки - это приспособление для широкоуниверсальных и консольно-фрезерных станков, которое значительно расширяют их технологические возможности. Их используют при изготовлении различных инструментов (фрез, разверток, зенкеров, метчиков), нормализованных деталей машин (головки болтов, грани гаек, корончатые гайки), при фрезеровании зубчатых колес, звездочек, прорезании пазов и шлицев на торцах (зубчатые муфты) и других деталей.
Делительные головки служат для закрепления и деления обрабатываемых деталей на равные части при фрезеровании квадратов, шестигранников, нарезания зубчатых колес, звездочек и других подобных работ и для поворота обрабатываемых деталей на заданный угол. Универсальные делительные головки служат также и для сообщения вращения обрабатываемой детали при нарезании винтовых канавок на универсальных фрезерных станках.
В зависимости от конструкции головки окружность заготовки может быть разделена на равные или неравные части. При нарезании винтовых канавок заготовке сообщаются одновременно непрерывное вращательное и поступательное движения, как, например, при обработке стружечных канавок у сверл, фрез, метчиков, разверток и зенкеров.
Делительные головки служат:
·                 для установки оси обрабатываемой заготовки под требуемым углом относительно стола станка
·                 для периодического поворота заготовки вокруг ее оси на определенный угол (деление на равные и неравные части)
·                 для непрерывного вращения заготовки при нарезании винтовых канавок или винтовых зубьев зубчатых колес


Делительная головка дает возможность производить различные фрезерные, зубофрезерные, расточные, сверлильные, разметочные и другие работы, связанные с поворотом детали на заданный угол.
Обработку деталей с помощью делительной головки можно производить в центрах, в патроне или на шпиндельной оправке.
С помощью универсальной делительной головки можно производить следующие операции:
·                 непосредственное деление окружностей на число, кратное 24, т.е. на 2, 3, 4, 6, 8, 12, 24
·                 простое деление окружностей на число частей от 2 до 400 и на некоторые числа свыше 400
·                 дифференциальное деление окружностей на число частей от 43 до 400 без интервала
·                 фрезерование спиралей с шагом от 25 до 400 мм
·                 фрезерование зубчатых колес
·                 установка оси обрабатываемой заготовки под требуемым углом относительно стола станка
различные работы на фрезерных станках, связанные с делением окружности на неравные части в градусном выражении, нарезание спиралей и т.д.
