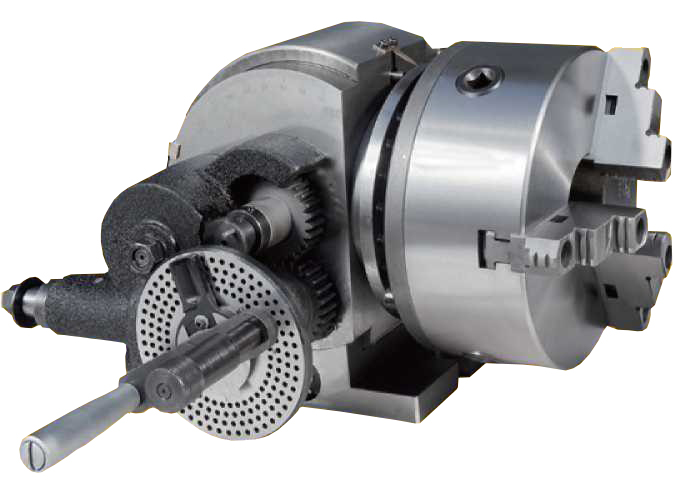

Полууниверсальная делительная головка ПДГ 125
Головки подходят для фрезерования, шлифования и сверления. Ступенчатый делительный диск с 24 насечками обеспечивает прямое деление на 2, 3, 4, 6, 8, 12 и 24. Посредством косвенной индексации (передаточное число червячной передачи 1:40) могут выполняться деления до 50 и многие из них могут выполнять деление свыше 50 (см. таблицу индексации). Деления вне диапазона косвенной индексации обеспечиваются с помощью дифференциальной системы, которая выполняет деления до 1000.
Конструкция: насадки сочетают в себе жесткость и точность. Индексирующий шпиндель работает в прецизионных конических роликовых подшипниках практически без люфта. В отличие от традиционных конструкций, плоская индексирующая пластина устанавливается на конический передний индексирующий шпиндель. Делительная головка и индексирующий шпиндель могут поворачиваться с горизонтального в вертикальное положение. Индексирующий шпиндель, червячный индексирующий штифт, а также центры и непрямой индексирующий штифт закаляются и шлифуются.
