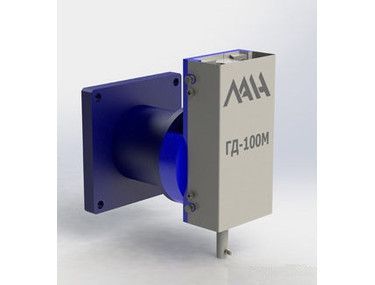

Долбежная головка ГД-100М
Долбежная головка ГД-100М предназначена для долбления шпоночных пазов, шлицев, зубьев шестерен и выполнения других долбёжных операций преимущественно в мелкосерийном и ремонтном производстве.
Изготавливается в стальном корпусе. Отличается повышенно жесткостью. В отличие от существующих аналогов имеет верхнее расположение шатуна, что увеличивает максимальную высоту устанавливаемой детали. Этот фактор особенно важен для малых горизонтально-фрезерных станков.
Головка устанавливается на фрезерные станки: 6Р10, 6Т104, 6Р12, 6Р13, 6Р81, 6Н81, 6К81, 6К81Г, 6Р82, 6Р82Ш, 6К82, 6К82Г, 6Н82, 6Т82Г, 6Т82, 6Т82Ш, 6Т83, Т83Г, 6Т83Ш, 675, 676, 676П, 67К25, ДФ-6725, 6Б75В, ОРША-Ф32У, ОРША-Ф32Ш, ОРША-Ф32Г, FU400, FW400, FU315, FW315, FU400MR, FU315MR, 6К81Ш, 6К12, 6К82Ш, 6К82Г, 6М82Ш, 6ДМ13, 6ДМ83Ш, ФС-250, 6Т80Ш, SMK 25-32, FN-22, FWD-320, СФ-676, ВМ131, JY-2HT, FNS-55, ФГВ 322, FU-321, FU-321М, ОММ67 и многие другие.
Посредством изменения присоединительных частей головки мы можем установить её практически на любой фрезерный станок с горизонтальным шпинделем. Головка ГД-100М - усовершенствованная головка в стальном корпусе, ход долбяка 100 мм.
У вертикально-фрезерных и консольно-фрезерных станков для установки долбежной головки необходимо снять вертикальную головку. У некоторых станков посадка головки осуществляется по выступу, у других - по расточке.
|
Габаритные размеры, мм
|
400х400х350 |
|
Масса, кг
|
35 |
