Токарно-винторезный станок Завод ТВ-9

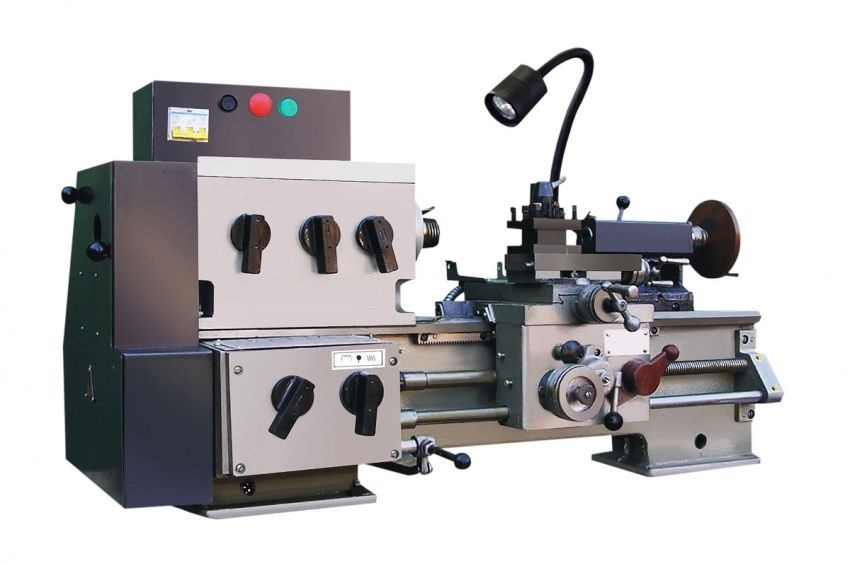

Настольный токарный станок ТВ-9 - промышленное оборудование, предназначенное для выполнения токарных работ по металлу в цеховом производстве или в условиях специализированной мастерской.

Функциональное назначение

Настольный токарный станок ТВ-9 способен выполнять следующие виды работ:

• сверление;
• проточка и расточка тел вращения - конических и цилиндрических заготовок;
• отрезка и подрезка торцов;
• нарезание резьб.

Отличительные особенности

Специалисты выделяют несколько ключевых отличительных особенностей токарно-винторезного станка ТВ-9:

• высокое качество обработки металлических поверхностей (шероховатость Ra менее 0,2 мкм при использовании алмазных резцов по стали марки 45);
• использование прецизионных шарикоподшипников радиально-упорного типа для высокой точности токарных работ;
• жесткая конструкция;
• удобная компоновка функциональных узлов и элементов управления;
• высокий уровень надежности системы;
• в комплекте поставляется различные типы оснастки для выполнения широкого спектра работ по металлу.

Расположение составных частей токарно-винторезного станка ТВ-9

Расположение составных частей токарно-винторезного станка ТВ-9

Спецификация составных частей токарно-винторезного станка ТВ-9

1. Станина
2. Передняя бабка
3. Задняя бабка
4. Суппорт
5. Гитара
6. Фартук
7. Коробка подач
8. Электродвигатель
9. Переключатель
10. Электрошкаф
11. Кожух защитный
12. Щитки защитные
13. Светильник
14. Экран защитный

Расположение органов управления токарно-винторезным станком ТВ-9

Расположение органов управления токарно-винторезным станком ТВ-9

Спецификация органов управления токарно-винторезного станка ТВ-9

1. Рукоятки установки частоты вращения шпинделя
2. Рукоятки установки частоты вращения шпинделя
3. Рукоятка изменения направления подач
4. Рукоятка установки величины подач и шага резьбы
5. Рукоятка включения ходового валика и ходового винта
6. Рукоятка ручного перемещения поперечных салазок
7. Рукоятка крепления резцовой головки
8. Рукоятка ручного перемещения верхних салазок
9. Рукоятка крепления пиноли задней бабки
10. Рукоятка крепления задней бабки к направляющим станины
11. Маховичок перемещения пиноли задней бабки
12. Кнопка включения и выключения реечной шестерни
13. Рукоятка включения гайки ходового винта
14. Рукоятка включения продольной механической подачи
15. Маховичок ручного перемещения продольной каретки
16. Кнопка аварийного отключения станка
17. Рукоятка реверсивного включения электродвигателя
18. Пакетный выключатель местного освещения
19. Пакетный выключатель сети

Схема кинематическая токарно-винторезного станка ТВ-9

Конструкция токарно-винторезного станка ТВ-9

Станина токарно-винторезного станка ТВ-9 — литая, чугунная, коробчатой формы с окнами. Имеет две призматические и две плоские направляющие.

Передняя призматическая и задняя плоская направляющие служат для перемещения суппорта, а задняя призматическая и передняя плоская направляющие служат для перемещения задней бабки.

Механика токарно-винторезного станка ТВ-9

Механика токарно-винторезного станка ТВ-9

Передняя бабка станка токарно-винторезного станка ТВ-9

Передняя бабка служит для закрепления или поддержания обрабатываемой детали и сообщения ей вращательного движения.

Передняя бабка крепится на левой части станины. В станке модели ТВ-9 передняя бабка является и коробкой скоростей, поэтому в дальнейшем будет применяться этот термин.

Вращение на входной вал 2 коробки скоростей передается от электродвигателя клиноременной передачей через шкив 1.

С входного вала 2 на вал 3 вращение передается зубчатой парой с внутренним зацеплением 4 и 5.

На валу 3 неподвижно закреплены шестерня 6 и блок-шестерня 7.

На валу 8 находятся блок-шестерни 9 и 10, которые перемещаются по шлицам вала при помощи рукояток 1 и 2 (рис. 2). Рукоятка 1 имеет три фиксированных положения, получаемые поворотом вправо и влево.

Рукоятка 2 имеет два положения.

Тройная блочная шестерня 9 имеет возможность находиться в зацеплении с шестерней 6 и блок-шестерней 7 и тем самым передавать, вращение валу 8 (три различные скорости).

Вращение с вала 8 на шпиндель 12 передается через блочные шестерни 10 и 11.

Таким образом, шпиндель имеет 6 ступеней скоростей (см. табл. 5) от 60 до 975 об/мин.

Шпиндель передаст вращение обрабатываемой детали при помощи трехкулачкового патрона или планшайбы с поводком, которые навинчиваются на его резьбовую часть. При обработке деталей в центрах, в шпиндель вставляется центр.

Движение подач суппорта заимствуется от шпинделя. Вал 13 получает вращение через шестерни 14—15. С вала 13 движение передается шестерне гитары — 17.

В передней бабке смонтировано устройство, позволяющее изменять направление перемещения суппорта — реверсировать подачу. Реверсирование вращения производится перемещением шестерни 15 в левое и правое крайние положения рукояткой 3.

При левом крайнем положении шестерня 15 получит прямое вращение непосредственно от блока шестерен 14, расположенного на шпинделе.

При правом крайнем положении шестерня 15 получит обратное вращение через паразитную шестерню 16, которая находится в постоянном зацеплении со второй ступенью блока шестерен 14.

На лицевой стороне корпуса передней бабки расположен маслоуказатель 18. С обратной стороны имеется пробка 19 для слива масла.

Гитара токарно-винторезного станка ТВ-9

Гитара токарно-винторезного станка ТВ-9

Гитара (рис. 5) служит для передачи вращения от шпинделя передней бабки коробке подач.

В узел гитары входит кронштейн 6, запрессованные в него две оси 5, на которых свободно вращаются шестерни.

Вращение с шестерни 1 сидящей на выходном валу передней бабки, передается на сменную шестерню, а затем через шестерни 2—3—4 передается на входной вал коробки подач.

Коробка подач токарно-винторезного станка ТВ-9

Суппорт токарно-винторезного станка ТВ-9

Суппорт (рис. 8) предназначен для закрепления и перемещения резца. Суппорт имеет четыре салазки.

Салазка 1 перемещается в продольном направлении по направляющим станины.

Салазка 2 перемешается по поперечным направляющим салазки 1 и служит для поперечного перемещения резца.

Салазка 4, несущая четырехпозиционную резцовую головку, имеет только продольное перемещение по направляющим салазки 3, которая имеет возможность поворачиваться на 40° от среднего положения в ту или иную сторону.

Поперечное перемещение салазки 2 по направляющим нижней салазки 1 производится винтом 6 и гайкой 5.

Винт 6 приводится во вращение от руки рукояткой 12.

Сверху салазка 2 имеет углубление, куда входит выступ поворотной части верхнего суппорта; для закрепления поворотной части имеются 2 болта, головки которых входят в Т-образный паз салазки 2.

Верхнюю салазку 4 суппорта можно перемещать по направляющим вручную рукояткой 7, которая вращает винт 8. Направляющие станины, салазок и клиньев от продолжительной работы изнашиваются настолько, что между ними может появиться зазор.

Задняя бабка токарно-винторезного станка ТВ-9

Схема электрическая токарно-винторезного станка ТВ-9
