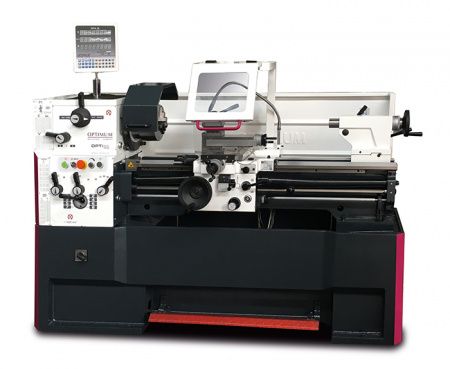

Токарно-винторезный станок Optimum OPTIturn TH 4215D
Описание
- Точный и надежный токарный станок для серийного производства.
- Закаленные и шлифованные направляющие станины.
- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
- Закаленные шлифованные шестерни и валы передней бабки.
- Быстродействующая коробка подач закрытого типа с закаленными шлифованными шестернями и валами, работающими в масляной ванне и установленными на прецизионные подшипники.
- Все метрические и дюймовые резьбы устанавливаются рукоятками на панели управления, без использования сменных шестерен.
- Радиальное биение шпинделя менее 0,015 мм
- Центральная система смазки направляющих.
- Система подачи СОЖ: удобный и гибкий шланг подачи СОЖ с дозирующим краном.
- Механический тормоз шпинделя.
- Перегрузочная муфта ходового винта.
- Задняя бабка может быть смещена на ± 13 мм для точения длинных конусов
- Продольная и поперечная подачи суппорта
- Поворотная на 360° верхняя каретка суппорта
- Цена деления лимба маховиков верхней/поперечной кареток суппорта 0,02/0,04 мм
- Цена деления лимба маховика пиноли задней бабки 0,025 мм
- Правое/левое направление вращения шпинделя
- Защитный экран
- Станочный светильник
- Кнопка аварийного отключения станка, запирающийся главный выключатель
- Спиральный кожух ходового винта
- Подставка под станок с отделениями под инструмент
- Произведено согласно нормам DIN 8606
Характеристики
Макс. длина заготовки, мм
|
1500 |
Макс. Ø заготовки над суппортом, мм
|
250 |
Макс. Ø заготовки над станиной, мм
|
420 |
Количество скоростей
|
2 |
Диапазон скоростей шпинделя, об/мин
|
30 - 3000 |
Высота центров, мм
|
210 |
Диаметр отверстия шпинделя, мм
|
52 |
Напряжение питания, В
|
3x380 |
Потребляемая мощность, кВт
|
4.5 |
Габаритные размеры, мм
|
2440x1215x1600 |
Масса, кг
|
1340 |
- Неподвижный люнет, проходное отверстие 15-105 мм.
- Подвижный люнет, проходное отверстие 10-65 мм.
- Планшайба Ø 350 мм.
- Светильник станочный светодиодный.
- Оправка МК4/МК6.
- Центр упорный МК4.
- 4-х позиционный резцедержатель.
- Набор сменных шестерен.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации
