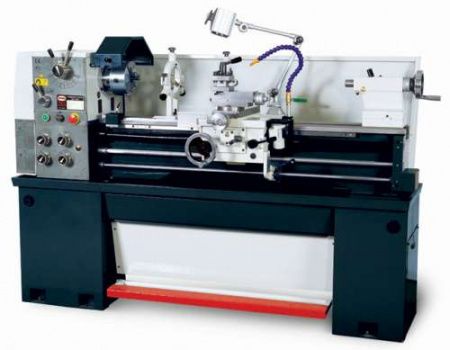

Токарно-винторезный станок Proma SPD-1000P

Токарно-винторезный станок SPD-1000P - токарый станок, который предназначен для обработки различных деталей, которые имеют шарообразную или коническую форму. Обработка на станке SPD-1000P осуществляется путем постепенного обтачивания детали резцом из высокопрочной стали.

Токарно-винторезный станок SPD-1000P без каких-либо сомнений можно отнести к категории универсальных, поскольку с его помощью можно выполнять огромнейший перечень токарных операций: это и обточка поверхности, и подрезка торцов, и растачивание, и нарезка резьбы, и накатка рифлений и многое другое. К слову, универсальность станка SPD-1000P заключается еще и в том, что его без проблем можно использовать как в условиях небольшой слесарной мастерской, так и в условиях довольно крупного серийного производства.

Конструктивные особенности

Основой станка SPD-1000P являются тумбы, на которых зафиксирована станина, элементы передвижения суппорта, а также элементы передвижения задней бабки. Для возможности обработки деталей довольно большого диаметра часть станины SPD-1000P выполнена съемной. Кроме этого для удобства работы на станке закреплена лампа освещения рабочей поверхности.

Суппорт станка SPD-1000P включает в себя каретки, поперечные салазки (перемещаются по направляющим каретки) и поворотную часть, на которой располагаются элементы перемещения верхних салазок и держатель резца. Передвижение поперечных салазок и каретки суппорта может производиться как механическим, так и ручным способом. Что касается верхних салазок, то они перемещаются только вручную.

Коробка подач SPD-1000P, равно как и шпиндельная бабка располагаются на конце станины, с левой ее стороны. Шпиндельная бабка включает в себя коробку изменения скоростей, в основании которой размещен и сам шпиндель, на котором закрепляется зажимной патрон. Также необходимо вспомнить об электрическом блоке управления SPD-1000P, который располагается в самом корпусе шпиндельной бабки.

Фартук станка SPD-1000P закреплен непосредственно на каретке. Основная задача, которую он выполняет, заключается в переводе вращающего усилия к суппорту. При этом в фартуке предусмотрен механизм блокировки, благодаря которому исключается возможное одновременное передвижение поперечных салазок и каретки SPD-1000P. От коробки подач к фартуку движение переносится за счет ходового вала и ходового винта. Расположены эти элементы на передней части станины, и, для надежности, придерживаются опорами.

Также необходимо отметить, что в случае необходимости на каретку может быть установлен мобильный люнет. Не мобильный люнет ставится непосредственно на саму станину. И мобильный, и стационарный люнеты идут в комплекте с токарным станком SPD-1000P.

Токарно-винторезный станок SPD-1000P применяется на промышленных предприятиях, в цехах механической обработки или частных мастерских.

Главные узлы и элементы токарно-винторезного оборудования

1. Тумба
2. Коробка подач
3. Шпиндельная бабка
4. Зажимной патрон
5. Подвижный люнет
6. Лампа местного освещения
7. Резцедержатель
8. Верхние салазки суппорта
9. Каретка суппорта
10. Задняя бабка
11. Ходовой винт
12. Ходовой вал
13. Педаль ножного тормоза
14. Фартук
