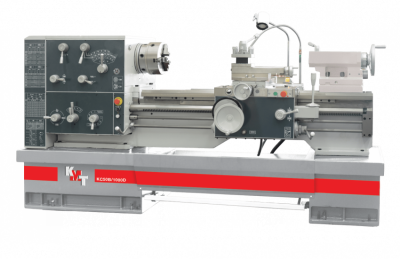

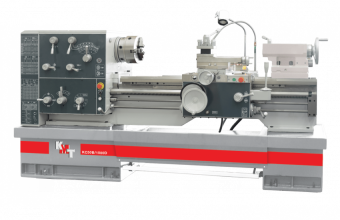

Токарно-винторезный станок KMT KC 50 D
Универсальные токарно-винторезные станки серии КС предназначены для выполнения различных токарных работ, нарезание метрической, модульной, дюймовой и питчевой резьбы, получение фасонной, конической и цилиндрической поверхностей, подрезание торцов, сверление, растачивание, зенкование отверстий. Обрабатываемые детали устанавливаются в центрах или патроне. Класс точности получаемых изделий – Н.
| Конструктивные особенности | |
|---|---|
|
Коробка скоростей
Коробка передач имеет большой диапазон скоростей и разработана в соответствии с мировыми стандартами станкостроения. Все шестерни подач для прочности имеют поверхностную закалку. Реализована централизованная система смазки, что гарантирует малый износ шестеренок в процессе работы и продлевает срок эксплуатации станка. |
|
Задняя бабка
Приспособление для крепления заготовки (при обработке в центрах), или для крепления инструментов, таких например как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий. |
|
Суппорт
Приспособление для крепления обрабатывающего инструмента и перемещения инструмента в заданных направлениях. |
|
Коробка подач
С помощью коробки подач регулируют скорость перемещения суппорта и закрепленного на нем инструмента вдоль направляющих станины, то есть продольную подачу. На лицевой стороне коробки подач имеются рукоятки для регулировки подачи резца (путь, проходимый за один оборот вращения детали) и включения ходового винта. |
|
Люнеты
Подвижной и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба. |
|
УЦИ
Универсальные токарные станки опционально могут быть оснащены Устройством цифровой индикации (УЦИ) SDS6. Устройство цифровой индикации SDS6 включает в себя новейшую 16 битную SCM технологию. Каждая ось поддерживает 40 точек нелинейной компенсации. УЦИ предназначено для обработки электрических сигналов поступающих от оптоэлектронных преобразователей линейных перемещений (оптических линеек) и осуществляет визуализацию на цифровом табло полученной информации, а также оказывает помощь в выполнение операций обработки. |
|
Макс. длина заготовки, мм
|
1000 / 1500 / 2000 |
|
Макс. Ø заготовки над станиной, мм
|
760 |
|
Потребляемая мощность, кВт
|
7,5 |
|
Масса, кг
|
2150 |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
- Освещение рабочей зоны;
- Система подачи СОЖ;
- 3-х кулачковый патрон;
- Планшайба;
- Люнет подвижной и неподвижный (станки с РМЦ до 750 мм не комплектуются люнетами);
- Не вращающийся задний центр;
- Пресс-масленка;
- Набор ключей и инструмента;
- Документация на Русском языке.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
- Люнет подвижной и неподвижный увеличенного размера;
- 4-х кулачковый патрон;
- Устройство оптической индикации;
- Приспособления для точения конусов;
- Вращающийся задний центр;
- Быстросменный резцедержатель;
- Поводковая планшайба;
- Увеличение мощности главного привода;
- Инструмент;
- Анкерные болты или виброопоры.
