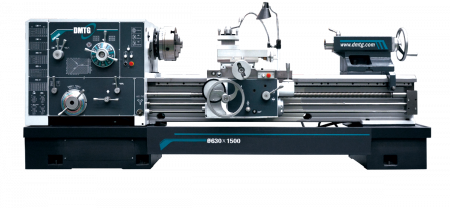

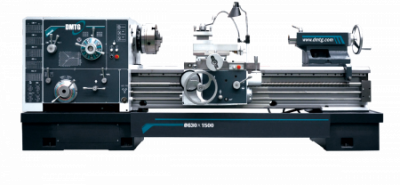

Токарно-винторезный станок DMTG CW6263E
1 609 000 ₽
-
+
В корзину
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Токарно-винторезный станок — многозадачное промышленное оборудование универсального типа, предназначенное для выполнения большого количества операций. Он применяется для обработки наружных и внутренних поверхностей деталей цилиндрической и конической формы разного размера и диаметра а также нарезания резьбы. В зависимости от модели и технических характеристик купить токарно-винторезный станок можно для использования в индивидуальном и мелкосерийном производстве.
- Мощный, точный и высокопроизводительный токарный станок для серийного изготовления крупногабаритных деталей в различных отраслях промышленности.
- Предназначен для черновой, получистовой и чистовой обработки заготовок из стали, чугуна и цветных сплавов.
- Разработан Техническим центром корпорации DMTG совместно с английской компанией COLCHESTER (основана в 1897 г., один из ведущих мировых производителей токарных станков).
- Большие возможности по обработке: проходное отверстие шпинделя Ø100 мм (опция: 130 мм), нарезание четырех типов резьб от метрической до питчевой, масса обрабатываемой детали до 2000 кг
- Редуктор подач с передаточным отношением 1/1 (подачи 0,1 - 1,52 мм/об) и 16/1 (подачи 1,6 - 24,3 мм/об). Такой диапазон подач позволяет производить на одном станке как черновое обдирочное, так и чистовое точение (до Ra 1,6).
- Возможно силовое точение со съемом до 5 мм за проход.
- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники NSK (Япония).
- Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 550 мм.
- Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм).
- Обработка коротких деталей большого диаметра в выемке станины.
- Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом.
- Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
- Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде.
- Мощный электродвигатель 11 кВт (опция: 15 кВт).
- Высокопроизводительная гидростанция с баком 35 л.
- Двухходовая гидравлическая многодисковая фрикционная муфта передает вращение на шпиндель и осуществляет реверс.
- Гидравлический тормоз шпинделя.
- Закаленные шлифованные шестерни передней бабки и коробки подач.
- Дублированная рукоятка управления вращением шпинделя (с правой и с левой стороны станка).
- Привод быстрого хода суппорта со скоростью перемещений 3800 мм/мин в продольном направлении и 1900 мм/мин в поперечном направлении.
- Мощная задняя бабка с пинолью диметром 100 мм и ходом 240 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).
- Задняя бабка может быть смещена на ± 10 мм для точения длинных конусов.
- Перегрузочная муфта ходового винта.
- Система подачи СОЖ в зону резания.
Характеристики
|
Макс. длина заготовки, мм
|
1500 |
|
Макс. Ø заготовки над суппортом, мм
|
350 |
|
Макс. Ø заготовки над станиной, мм
|
630 |
|
Количество скоростей
|
18 |
|
Диапазон скоростей шпинделя, об/мин
|
7,5-1000 |
|
Напряжение питания, В
|
3x380 |
|
Мощность двигателей, кВт
|
11 |
|
Габаритные размеры, мм
|
5130x1340х1830 |
|
Масса, кг
|
5000 |
- 3-кулачковый токарный патрон Ø320 мм
- 4-кулачковый токарный патрон Ø500 мм
- Люнет подвижный Ø20-100 мм (для РМЦ больше 2000 мм)
- Люнет неподвижный Ø20-170 мм (для РМЦ больше 2000 мм)
- Планшайба Ø800 мм
- Поводковый патрон
- Резьбоуказатель.
- Система подачи СОЖ.
- Станочный светильник.
- Упорный центр Морзе 6.
- Защитное ограждение.
- Защитный кожух токарного патрона.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации
- 3-кулачковый токарный патрон Ø400 мм
- 4-кулачковый токарный патрон Ø630 мм
- Привод шпинделя 15 кВт
- Проходное отверстие шпинделя 130 мм
- Устройство цифровой индикации с оптическими линейками на две оси
- Конусная линейка
- Люнет неподвижный Ø100-300 мм
- Люнет неподвижный Ø160-350 мм
- Планшайба Ø800 мм
- Быстросменный картриджный резцедержатель
- Вращающийся упорный центр Морзе 5
- Полный защитный кожух
- Ножной тормоз
- Комплект анкерных болтов
- Комплект клиновых башмаков
