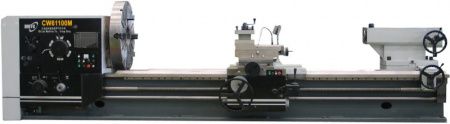

Токарно-винторезный станок DMTG CW61100M
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
- Тяжелый высокопроизводительный токарный станок для высокоточной обработки валов большого диаметра длиной до 8 метров, крупногабаритных деталей типа крышек, фланцев и шкивов.
- Предназначен для черновой и получистовой обработки крупных заготовок из стали, чугуна, цветных металлов и сплавов в энергетическом машиностроении, химической, аэрокосмической, автомобильной промышленности.
- Большие возможности по обработке: проходное отверстие шпинделя Ø130 мм (опция: 160 мм), нарезание четырех типов резьб от метрической до питчевой, масса обрабатываемой детали до 5000 кг со стандартной пинолью и до 8000 кг с пинолью Ø200 мм.
- Возможно силовое точение со съемом до 10 мм за проход.
- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники NSK (Япония).
- Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 755 мм.
- Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм).
- Обработка коротких деталей большого диаметра в выемке станины.
- Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом.
- Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
- Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде.
- Мощный электродвигатель 22 кВт (опция: 30 кВт).
- Высокопроизводительная гидростанция с баком 50 л.
- Двухходовая гидравлическая многодисковая фрикционная муфта передает вращение на шпиндель и осуществляет реверс.
- Гидравлический тормоз шпинделя.
- Закаленные шлифованные шестерни передней бабки и коробки подач.
- Независимая автоматическая подача верхней каретки суппорта позволяет легко точить конические поверхности любой конусности.
- Привод быстрого хода суппорта со скоростью перемещений 3740 мм/мин в продольном направлении, 1870 мм/мин в поперечном направлении и 935 мм/мин верхней каретки суппорта.
- Мощная задняя бабка с пинолью диметром 160 мм и ходом 300 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).
- Редуктор хода пиноли задней бабки с передаточным отношением 1:20.
- Автоматическая система смазки направляющих и ходовых винтов.
- Перегрузочная муфта ходового винта.
- Система подачи СОЖ в зону резания.
Характеристики
|
Макс. длина заготовки, мм
|
1500 / 2000 / 3000 / 4000 / 5000 / 6000 / 8000 |
|
Макс. Ø заготовки над суппортом, мм
|
630 |
|
Макс. Ø заготовки над станиной, мм
|
1000 |
|
Количество скоростей
|
21 |
|
Диапазон скоростей шпинделя, об/мин
|
3,15 - 315 |
|
Диаметр отверстия шпинделя, мм
|
130 |
|
Потребляемая мощность, кВт
|
22 |
|
Масса, кг
|
15000 |
- 4-кулачковый токарный патрон Ø1000 мм
- Люнет подвижный Ø50-220 мм (для РМЦ больше 2000 мм)
- Люнет неподвижный Ø50-470 мм (для РМЦ больше 2000 мм)
- Система подачи СОЖ.
- Станочный светильник.
- Упорный центр метрический 80.
- Защитный кожух токарного патрона.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации
