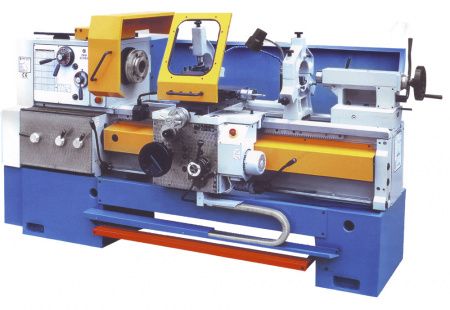

Токарно-винторезный станок ZMM CU500 (2000)
Подробнее
1 640 000 ₽
-
+
В корзину
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Токарно-винторезный станок CU500 (2000) - универсальный токарный станок, который используется для ведения токарных работ различного типа при металлообработке в производстве или ремонте.
Область применения
Токарно-винторезный станок CU500 (2000) предназначен, в первую очередь, для:
- точения конусных и цилиндрических заготовок;
- нарезания резьб (дюймовых и метрических).
Основные особенности
В современном виде токарно-винторезный станок CU500 (2000) отличается от аналогичного оборудования следующими основными особенностями:
- управляемая частота вращения шпинделя CU500 (2000) в широком диапазоне значений;
- управляемая скорость подачи заготовки;
- электротехнические узлы токарно-винторезного станка CU500 (2000) изготовлены компанией "Шнайдер-электрик" (Германия);
- подшипники и элементы конструкции шпиндельного узла производства компаний FAG и SKF;
- использование высококачественной стали в производстве основных подвижных частей;
- наличие 3-кулачкового патрона Bison (Польша) с подвижным центром;
- возможность установки конусной линейки для нарезки резьбы на конусных заготовках и их точения;
- возможность установки цифровой системы индикации УЦИ.
Характеристики
|
Макс. длина заготовки, мм
|
2000 |
|
Макс. Ø заготовки над суппортом, мм
|
300 |
|
Макс. Ø заготовки над станиной, мм
|
500 |
|
Количество скоростей
|
21.0000 |
|
Диапазон скоростей шпинделя, об/мин
|
20-2000 |
|
Конус шпинделя
|
№80 |
|
Конус пиноли
|
KM5 |
|
Макс. Ø заготовки в выемке станины, мм
|
670 |
|
Макс. Ø прутка в патроне, мм
|
60 |
|
Диаметр отверстия шпинделя, мм
|
62 |
|
Конец шпинделя
|
№8 |
|
Диаметр пиноли, мм
|
70 |
|
Ход пиноли, мм
|
180 |
|
Количество подач (попер./прод.)
|
120.0000 |
|
Диапазон продольных подач, мм/об
|
0.04-12 |
|
Диапазон поперечных подач, мм/об
|
0.02-6 |
|
Ход поперечных салазок, мм
|
250 |
|
Ход верхних салазок, мм
|
140 |
|
Количество резьб
|
64 |
|
Шаг метрической резьбы, мм
|
0.5-120 |
|
Шаг дюймовой резьбы, нит/дюйм
|
60-1/4 |
|
Шаг модульной резьбы, мм
|
0.125-30 |
|
Шаг диаметральной резьбы, DP
|
240-1 |
|
Макс. сечение резца, мм
|
25x25 |
|
Напряжение питания, В
|
3x380 |
|
Потребляемая мощность, кВт
|
7.5 |
|
Мощность двигателей, кВт
|
0.55 |
|
Габаритные размеры, мм
|
3435x1185x1304 |
|
Масса, кг
|
2630 |
Стандартная комплектация:
- Трехкулачковый самоцентрирующийся патрон D 250 мм
- Вращающийся центр
- Инструкция по эксплуатации на русском языке
Дополнительная комплектация:
- Планшайба 4-х кулачковая
- Планшайба без кулачков
- Подвижный люнет
- Неподвижный люнет малый
- Неподвижный люнет большой
- Роликовая пиноль
- Комплект роликов для пиноли
- Конусная линейка
- Однопозиционный продольный ограничитель
- Часы резьбовые (лимб нарезки резьбы)
- Центр-шайба
- Комплект поводков
- Сверлильный патрон с оправкой
- Ножной тормоз
- Быстросменный резцедержатель 700/4/С Multifix Algra
- Быстросменный резцедержатель TGA R 350 Algra
- Главный двигатель 11 кВт вместо 7,5 кВт
- Зубчато-ременная передача
- Упорный центр задней бабки
- Переходная втулка для задней бабки
- Комплект ключей
- Каталог запчастей
- Редуктор пиноли задней бабки
- Т-образные пазы на суппорте
- Упаковка станка в деревянный ящик
