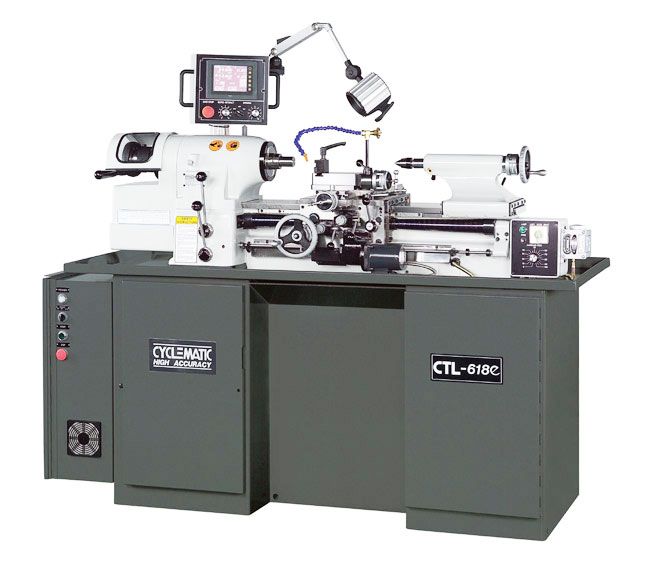

Токарно-винторезный станок Cyclematic CTL-618E
Токарные станки служат для обработки деталей типа тел вращения. Они составляют наиболее многочисленную группу металлорежущих станков и являются весьма разнообразными по размерам и по типам. Особенностью токарного станка, отличающей его от фрезерного, сверлильного и других видов станков, является то, что обрабатываемая деталь вращается, а режущий инструмент — нет. С помощью токарных станков изготавливаются различные валы, диски, оси, пальцы, цапфы, фланцы, кольца, втулки, гайки, муфты и многие другие виды деталей.
Основные виды токарных работ:
– обработка наружных и внутренних цилиндрических поверхностей
– обработка наружных и внутренних конических поверхностей
– отрезка заготовки
– обработка торцов и уступов
– вытачивание канавок
– нарезание наружной и внутренней резьбы
– сверление/зенкерование/развертывание отверстий
– обработка фасонных поверхностей
– накатывание рифлений
Применение ЧПУ (Числового программного управления) на токарных станках позволяет обрабатывать фасонные поверхности без использования дорогостоящих фасонных резцов. Кроме того такое оборудование может функционировать в автоматическом цикле с минимальным участием человека, что позволяет сократить затраты на персонал и свести к минимуму количество бракованных деталей. Применение приводных инструментальных блоков на токарном станке с ЧПУ позволяет также выполнять фрезерование, что значительно уменьшает время обработки детали за счет объединения токарных и фрезерных операций.
|
Макс. длина заготовки, мм
|
457 |
|
Диаметр отверстия шпинделя, мм
|
31.75 |
|
Потребляемая мощность, кВт
|
3 |
|
Масса, кг
|
2420 |
- Автоматизированная коробка передач для нарезания резьбы

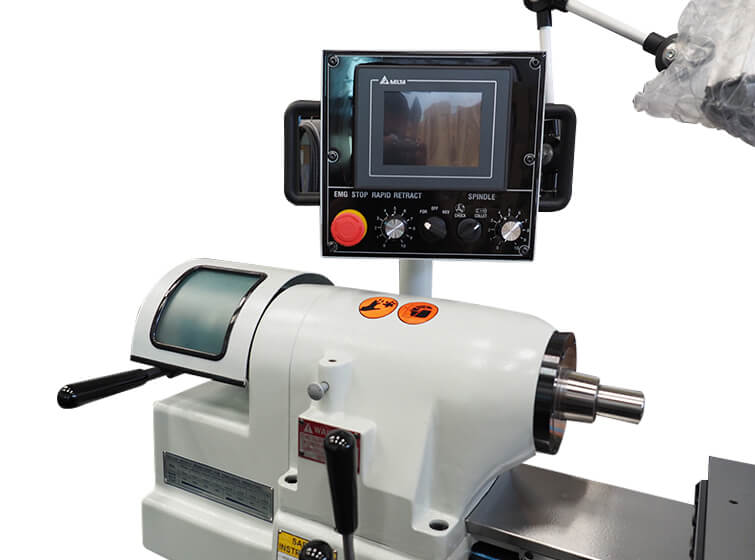

- Цифровые оптические линейки MITUTOYO и блок управления с сенсорным дисплеем

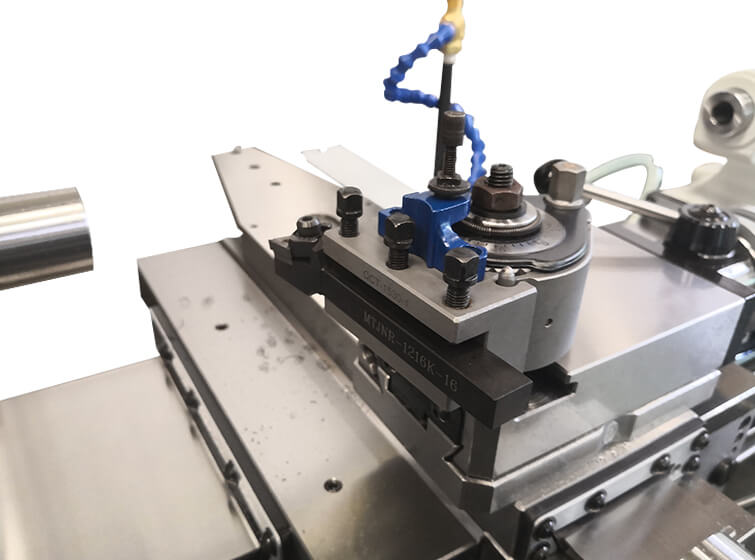

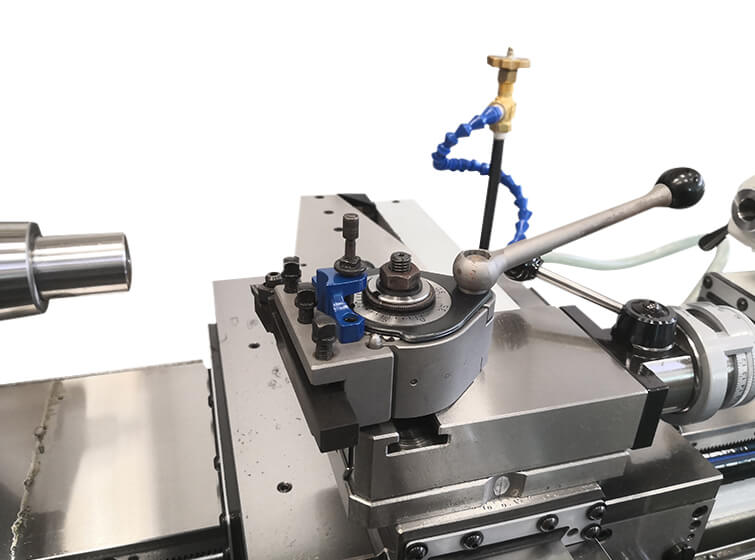

- Однопозиционный резцедержатель
- Основание с поддоном для сбора стружки

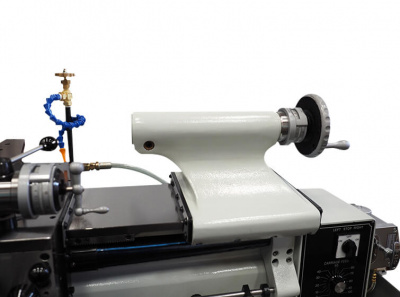

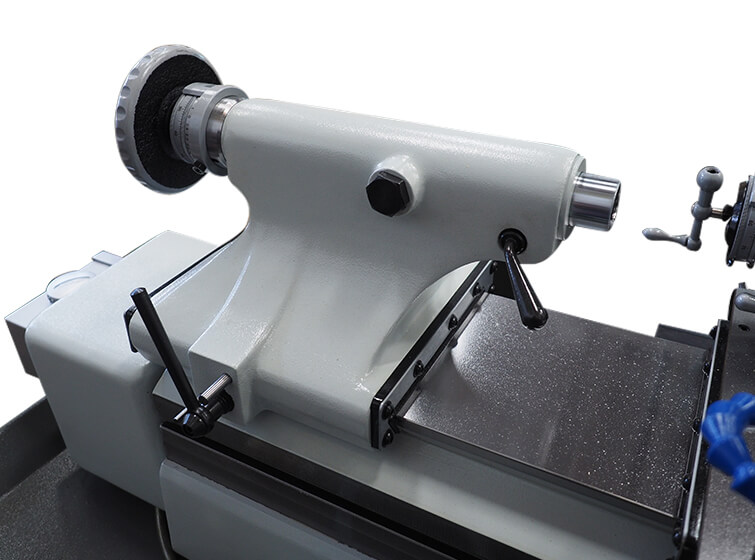

- Задняя бабка с конусом МК-2

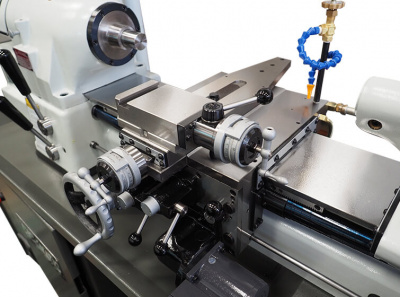

- Система подвода СОЖ
- Лампа местного освещения
- Винты регулировки по высоте
- Централизованная система смазки
- Ступенчатая цанга 50,8 - 162 мм (обычный диапазон глубины)
- Корпус цанги 50,8 - 162 мм (обычный диапазон глубины-конус)
- Углубленная ступенчатая цанга 50,8 - 162 мм
- Корпус углубленной цанги 50,8 - 162 мм (конус)
- Упор шпинделя 80, 130 или 190 мм

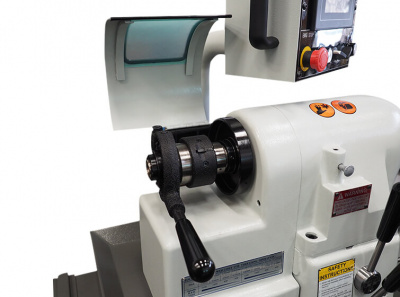

- Универсальный цанговый упор
- Заглушка патрона
- Переходная планшайба цанги 5С, 85,7 или 111 мм
- Переходная планшайба, 76, 127 или 225 мм
- Планшайба, паз 8 мм
- Переходная планшайба
- 3-х кулачковый патрон 125 мм + планшайба Т-317
- 4-х кулачковый патрон 152 мм + планшайба Т-317
- 3-х кулачковый патрон 152 мм + планшайба Т-317
- 6-ти кулачковый патрон 152 мм + планшайба Т-317
- Угловая плита
- Центр передней бабки
- Поводковая планшайба
- Поводок
- Планшайба для установки патрона
- Патрон для чистовой обработки
- Разжимной цанговый патрон с упором
- Гидравлический патрон 100 мм
- Пневматический патрон диапазон 4-32 мм
- Высокоточный диафрагменный патрон
- Сырые кулачки для 3-х кулачкового патрона
- Сверлильный патрон 6,5 - 16 мм
- Накатник, 12 мм
- Быстросменный резцедержатель, размер А1
- Резцовый блок 16х75 мм
- Сверлильный и расточной блок 30 мм
- Цанговый патрон с набором цанг ER20
- Приспособление для настройки инструмента
- Регулируемый индикатор продольного перемещения
- Индикатор продольного останова
- Неподвижный резцедержатель до 76 мм
- Подвижный резцедержатель
- 6-ти позиционная револьверная головка, 16 мм, ход 9 мм ???
- Приспособление для обточки конусов
- Приспособление для обточки радиусов
- Противосуппорт, ход 19 мм
- 6-ти позиционный упор продольного перемещения
- 4-х позиционный резцедержатель, 10 мм
- Адаптер для быстродействующего поперечного суппорта
- Приспособление для отрезки
- Защитный экран
- Невращающийся центр
- Вращающийся центр
- Сверлильный патрон 1,2-13, 3-16 или 3-19 мм/Mk-2
- Увеличительное стекло с подсветкой
- Цанги 5С круглые от 1 до 27 мм (0,1 мм / 0,5 мм / 1 мм).
- Цанги 5С шестигранные от 1,5 до 21 мм (0,1 мм / 0,5 мм / 1 мм).
- Цанги 5С квадратные от 3 до 17 мм (0,1 мм / 0,5 мм / 1 мм).
