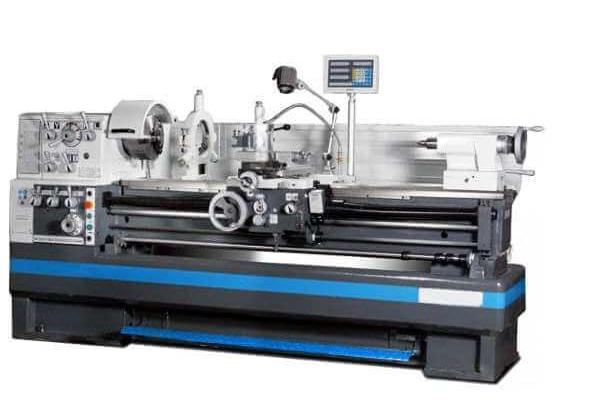

Токарно-винторезный станок Завод 1А627
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Универсальный токарно-винторезный станок Витязь 1А627 – хороший промышленный станок, предназначенный для производства ответственных деталей средних габаритов в условиях среднесерийного и мелкосерийного производства. На данном станке можно расточить и обточить цилиндрические, фасонные и конические поверхности, а также выполнить нарезание метрической, дюймовой и питчевой резьбы. Этот универсальный токарный станок позволяет обрабатывать изделия массой до 350-450 кг в патронах и подойдёт для полномасштабного производства, а также для обслуживания потребностей в ремонте и поддержании работы производственных участков. Станина литая, вкупе с закалённым шпинделем и мощным приводом 5,5 кВт, прочной конструкцией обеспечивает высокую жёсткость станка и позволяет обрабатывать изделия из твердосплавных материалов, нержавеющей и черной стали. Данный станок позволяется эксплуатировать на производстве в три смены без перерыва и отдыха. Это надёжное и мощное производственное решение. Выпускается в различных конфигурациях расстояния между центрами вплоть до 2000 мм и в базе оснащается Устройством цифровой индикации положения резца и автоматической подачей. Опционально на станок можно установить ускоренную подачу.
- Закалённые и шлифованные направляющие станины
- Закалённый шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники
- Закалённые шлифованные шестерни и валы передней бабки
- Быстродействующая коробка подач закрытого типа с закалёнными шлифованными шестернями и валами, работающими в масляной ванне и установленными на прецизионные подшипники
- Все метрические и дюймовые резьбы устанавливаются рукоятками на панели управления, без использования сменных шестерен
- Радиальное биение шпинделя менее 0,015 мм
- Быстросменный картриджный резцедержатель
- Устройство цифровой индикации DPA 2000 для точного и удобного измерения перемещений
- Центральная система смазки направляющих
- Система подачи СОЖ: удобный и гибкий шланг подачи СОЖ с дозирующим краном
- Механизм отключения продольной подачи суппорта с 4 регулируемыми эксцентриками
- Механический тормоз шпинделя
- Перегрузочная муфта ходового винта
- Задняя бабка может быть смещена на ±15 мм для точения длинных конусов
- Продольная и поперечная подачи суппорта
- Поворотная на 360° верхняя каретка суппорта
- Цена деления лимба маховиков верхней/поперечной кареток суппорта - 0,02/0,04 мм
- Цена деления лимба маховика пиноли задней бабки - 0,025 мм
- Правое/левое направление вращения шпинделя
- Защитный экран
- Станочный светильник
- Кнопка аварийного отключения станка, запирающийся главный выключатель
- Спиральный кожух ходового винта
- Возможна установка привода быстрого хода суппорта
- Подставка под станок с отделениями под инструмент
- Произведено согласно нормам DIN 8606
- Цифровой индикатор УЦИ с оптическими линейками для трех осей
Характеристики
|
Макс. длина заготовки, мм
|
1000, 1500, 2000 |
|
Макс. Ø заготовки над суппортом, мм
|
270 |
|
Макс. Ø заготовки над станиной, мм
|
460 |
|
Потребляемая мощность, кВт
|
5.5 |
|
Габаритные размеры, мм
|
2850x1120x1700 |
|
Масса, кг
|
1980 |
Патрон трёхкулачковый
Патрон четырёхкулачковый
Планшайба диаметром 350 мм
Оправка МК6 – МК4
Два упорных центра МК4
Люнет в неподвижном исполнении
Экран для защиты рук
Люнет подвижный
Кожух патрона
Шпиндельный тормоз
Светильник для освещения места
Указатель резьбы
Подача СОЖ
Сменные шестерни
Обслуживающий инструмент в комплекте
Руководство пользователя
