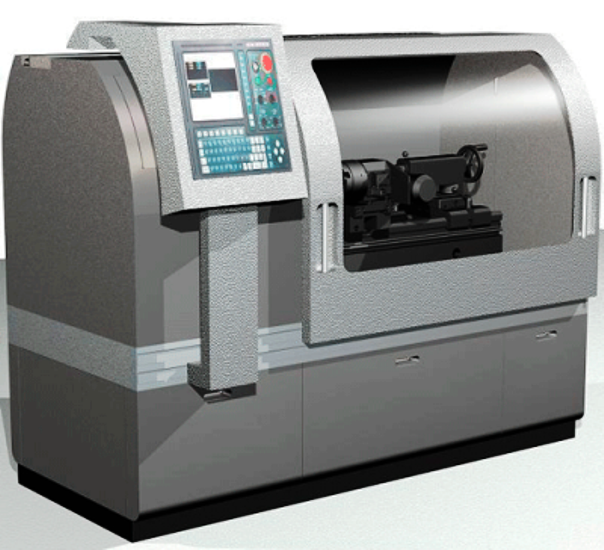

Токарный станок с ЧПУ КомТех ТВ-116
Станок предназначен для обработки наружных и внутренних цилиндрических, конических и сферических поверхностей деталей типа тел вращения. Станок ТВ-116 оснащен системой ЧПУ KT GSK980TDb, что позволяет выполнять такие виды работ как: точение, растачивание отверстий, нарезание резьбы, отрезание и торцевание, сверление. Производит обработку сложных криволинейных поверхностей.
Система ЧПУ GSK980TDb, установленная на станке, является новой усовершенствованной программной и аппаратной продукцией. Программирование осуществляется в стандартных G-кодах в соответствии с кодом ISO. Для сокращения написания УП система ЧПУ поддерживает программирование при помощи циклов. ЧПУ имеет USB интерфейс, при помощи которого можно осуществлять копирование, передачу и редактирование УП.
Токарно-винторезный станок ТВ-116 с ЧПУ KT GSK980TDb — идеальный вариант для обновления станочного парка металлорежущего оборудования взамен таких моделей как 16А20Ф3, 16К20Ф3 и др.
Детальное описание товара:
Станок оснащен системой ЧПУ KT GSK980TDb. Комплектуется автоматической 4-х позиционной РГ LD4-CK6125(HAK20136-57) с вертикальной осью вращения с сечением резца 25х25. Перемещение по осям осуществляется при помощи шариковых винтовых пар.
|
Макс. длина заготовки, мм
|
650 |
|
Макс. Ø заготовки над суппортом, мм
|
200 |
|
Макс. Ø заготовки над станиной, мм
|
350 |
|
Диапазон скоростей шпинделя, об/мин
|
50 — 2000 |
|
Потребляемая мощность, кВт
|
14,6 |
|
Габаритные размеры, мм
|
2200х1250х1900 |
|
Масса, кг
|
1310 |
Стандартная комплектация:
- 3-х кулачковый патрон 200 мм.
- 4-х позиционная резцовая головка с вертикальной осью вращения LD4-CK6125(HAK20136-57)
- Центральная система подачи СОЖ
- Светильник местного освещения
- Ключи накидные для прокручивания ШВП, 2шт.
- Ключ к патрону
- Ключ к резцовой головке
- Руководство по эксплуатации станка
- Паспорт станка
- Руководство по эксплуатации системы ЧПУ KT GSK980TDb
- Руководство по эксплуатации сервоприводов
Дополнительные опции: - Вращающийся задний центр КМ-4
- Центр упорный 7032-0029 ГОСТ 13214-79 Морзе 4 или 7032-0035 ГОСТ 13214-79 Морзе 5
- 6-ти позиционная резцовая головка с горизонтальной осью вращения, сечение резца 16х16.
- 4-х позиционная РГ LD4-CK0625 с вертикальной осью вращения, сечение резца 20х20
- Руководство по эксплуатации РГ (в зависимости от типа РГ)
- Набор резцов токарных 6 шт. с комплектом пластин (в зависимости от типа РГ)
- Патрон сверлильный 13В16 ГОСТ 8522-79
