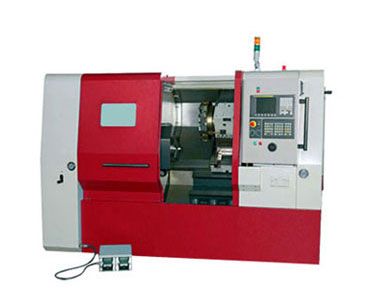

Токарный станок с ЧПУ Rais T250
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Характеристики
|
Макс. длина заготовки, мм
|
- |
|
Макс. Ø заготовки над суппортом, мм
|
330 |
|
Макс. Ø заготовки над станиной, мм
|
510 |
|
Диапазон скоростей шпинделя, об/мин
|
4200 (3500) |
|
Ход по оси Z, мм
|
600 |
|
Ход по оси X, мм
|
220 |
|
Конус шпинделя
|
А2-6 (А2-8) |
|
Конус пиноли
|
МК5 |
|
Макс. Ø прутка в патроне, мм
|
51 |
|
Диаметр отверстия шпинделя, мм
|
61 |
|
Диаметр пиноли, мм
|
85 |
|
Ход пиноли, мм
|
100 |
|
Диаметр патрона, мм
|
205 / 254 |
|
Макс. сечение резца, мм
|
25х25 |
|
Быстрый ход по осям X/Z, м/мин
|
30 / 30 |
|
Потребляемая мощность, кВт
|
15 |
|
Габаритные размеры, мм
|
2160х2280х1700 |
|
Масса, кг
|
4000 |
Стандартная комплектация:
- Гидроцилиндр для затягивания кулачков патрона Ф205 мм.
- 10-позиционная револьверная голова (не приводная - Slot type).
- Система ЧПУ Fanuc 0i-TD.
- Двигатель шпинделя Fanuc 15kW.
- Fanuc AC серво двигатели.
- Ориентирование шпинделя и возможность жесткого резьбонарезания метчиком (только Fanuc).
- Плоские направляющие с прямолинейностью 0,005мм на 1000мм.
- Точность ШВП 0,01мм на 500мм.
- Полная защита рабочей зоны.
- Автоматическая смазка направляющих.
- Гидравлическая станция с воздушным охлаждением.
- Двухцветная сигнальная лампа.
- Освещение рабочего пространства.
- Педали управления – 2шт, для зажима патрона (с возможностью выбора работы с внутренними и внешними кулачками) и движения пиноли задней бабки.
- Задняя бабка с гидравлической пинолью.
- Вращающийся центр МК4.
- Державки инструмента и комплект втулок - 4шт.
- RS 232 интерфейс и вход с флаш карты
- Охлаждение электрошкафа.
- Помпа СОЖ, 10 атм.
- Трансформатор 380/220V (для систем Fanuc)
- Комплект мягких и закаленных кулачков для патрона.
- Комплект ключей для обслуживания.
- Руководство управления Fanuc 0i-TD (комплект на CD, русский язык).
- Руководство по обслужванию станка.
- Фундаментные и регулирующие болты
- Знак CE
Дополнительная комплектация:
- Датчик измерения (коррекции) инструмента.
- Шпиндель с отверстием Ф74 мм 3000об/мин.
- “Ось С” на шпинделе.
- Револьверная голова ТВМА-200VDI30 или VDI40 8-ми или 12-позиционная с возможностью установки приводного инструмента.
- Автоматический уловитель деталей.
- ZF редуктор, понижающий 1:2.
- Стружкотранспортер и тележка для стружки.
- Устройство для подачи прутка ФЕДЕК -Ф65мм/1500мм.
- Устройство для подачи прутка ФЕДЕК -Ф42мм/3000мм.
- Устройство для подачи прутка ФЕДЕК -Ф20мм/3000мм.
- Держатель VDI 30 (40) для приводного инструмента 0 градусов.
- Держатель VDI 30 (40) для приводного инструмента 90 градусов.
- Держатель VDI 30 (40) радиальный для резцов.
- Держатель VDI 30 (40) осевой для резцов.
