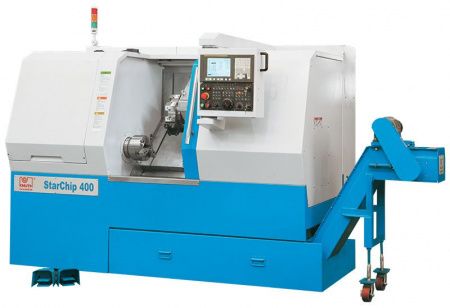

Токарный станок с ЧПУ Knuth StarChip 400
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Токарный станок с ЧПУ KNUTH StarChip 400 - разновидность станков для механической обработки вращающихся заготовок точением. От более привычных моделей с ручным или полуавтоматическим управлением такие устройства отличаются наличием числового программного управления (ЧПУ). Это позволяет автоматизировать технологические процессы и выпускать детали с установленными характеристиками в серийном режиме.
Особенности:
Особенности:
- моноблочная литая наклонная станина сочетает в себе высокую стабильность и производственный дизайн
- система точных линейных направляющих, по всем осям, гарантирует высокую жесткость, надежность и срок действия
- показатель быстрого хода, 30000 мм/мин, говорит сам за себя
- все оси оснащены надежными Fanuc серводвигателями с высоким показателем крутящего момента
- прямая передача и жесткие на скручивание большие ШВП, с двойным зажимом ходовыми гайками, гарантируют точность обработки в течении длительного срока службы
- широкая, с сильным оребрением, передняя бабка предназначена для высокой нагрузки шпинделя
- мощный 15 кВт двигатель обеспечивает достаточную мощность для интенсивной обработки
- высокая продуктивность обеспечивается быстрым двунаправленным 8-позиц. инструментальным револьвером, гидравл. 3-кулачковым патроном с педальным управлением и гидравл. задней бабкой, в стандартной комплектации
- интересные комплектующие: ось С и 12-позиц. VDI револьверный магазин с моторизированными инструментами расширяют возможности станка позволяя рентабельную полную обработку сложных деталей
- cистема центральной смазки, охлаждения и транспортер для стружки цепного типа способствуют увеличению пауз между техобслуживанием и сокращают время затрачиваемое на дополнительные операции
- испытанное и надежное ЧПУ с простым управлением Fanuc 0i-Mate TD с Manual Guide 0i
- быстрая настройка и позиционирование производится с помощью электронного маховичка
- простой перенос данных через USB и RS 232 разъемы
- простое создание сложных геометрических переходов контуров
- расширенный набор стандартных циклов с графической поддержкой
- вспомогательные кодовые команды G- и M
- автом. ассистент подсказывающий ISO коды
- возможность программирования в DIN / ISO форматах
- графическое моделирование обеспечивает надежный контроль за программой
- совместим с имеющимися Fanuc программами
- Большое колличество основных функций обеспечивают высокую продуктивность
- Порт для карты памяти, выполнение операций с карты в режиме прямого управления (DNC)
- Цифровая система осевых сервоприводов
- Опт. свободные М-макросы
- Оптимальные выходы реле
- Интерфейс RS 232
- Многоязычное управление
- Удобный в работе графический индикатор для визуального контроля работы программы
- Подробная функция помощи и архив сигналов тревоги и управления
- 64 парных инструментов для правки
- Управление временем простоя инструмента: Инструменты можно разделить на группы. Время простоя и номера инструментов каждой группы сохраненные в памяти программы выводятся в виде наглядной таблицы
- Константная скорость резки
- время процесса и счетчик деталей
Характеристики
|
Макс. длина заготовки, мм
|
550 |
|
Макс. Ø заготовки над суппортом, мм
|
270 |
|
Макс. Ø заготовки над станиной, мм
|
360 |
|
Диапазон скоростей шпинделя, об/мин
|
50 - 6000 |
|
Конус шпинделя
|
ISO A2-6 |
|
Конус пиноли
|
MK 5 |
|
Диаметр отверстия шпинделя, мм
|
55 |
|
Диаметр пиноли, мм
|
75 |
|
Ход пиноли, мм
|
80 |
|
Напряжение питания, В
|
3x380 |
|
Потребляемая мощность, кВт
|
15 |
|
Габаритные размеры, мм
|
3300x1700x1700 |
|
Масса, кг
|
5000 |
ЧПУ Fanuc 0i-Mate TD с Manual Guide 0i, электронный маховичёк, гидравл. 8-поз. инструментальный револьвер, гидравл. 3-ехкулачковый патрон Ø 210 мм, гидравл. задняя бабка, транспортер для стружки, кабинетная защита, поддон для стружки, педаль для зажимного патрона, неподвижный центр МК5, система подачи СОЖ, автомат. система центральной смазки, Ethernet, USB разъем, освещение рабочей зоны, ножки станка, крепёжные болты, cервисный инструмент, руководство по программированию и эксплуатации
