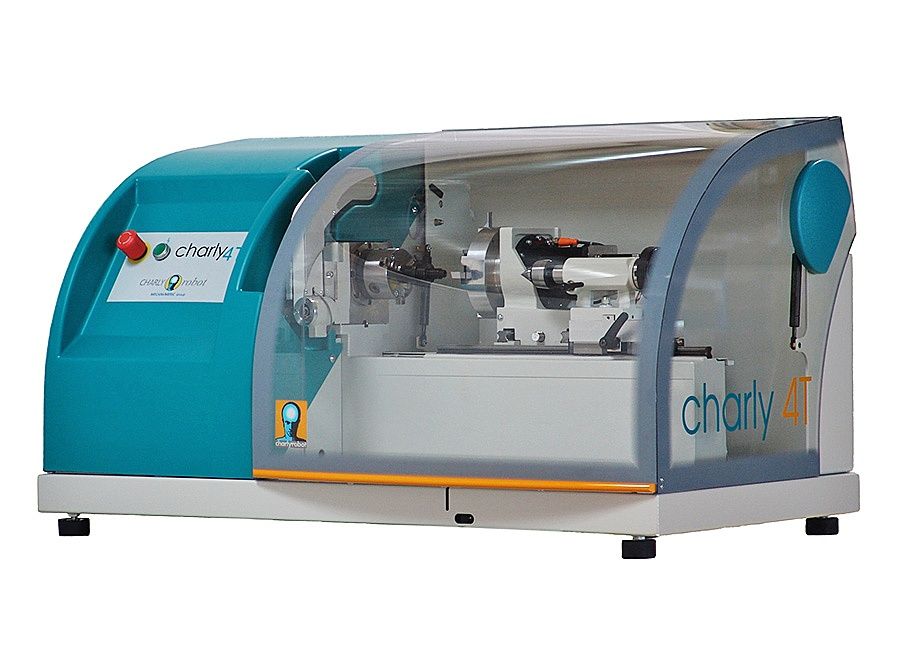

Токарный станок с ЧПУ Mecanumeric Charly 4T Standard

Компактный полупрофессиональный токарный станок c ЧПУ Charly 4T STANDARD.

Станок оснащен высокоточной кинематикой от швейцарской компании SKF, безступенчатой регулировкой оборотов главного привода, датчик автоматической калибровки инструмента.

Система ЧПУ Mecanumeric/Charly Robot CNR3

ЧПУ CNR3 - новейшее поколение системы ЧПУ из семейства CNR. Эти ЧПУ начиная с самого первого поколения зарекомендовали себя своей стабильностью работы, надежностью компонентов и полюбились простым, удобным и понятным интерфейсом управляющей программы.

Высококачественные и надежные комплектующие от мировых производителей

Не смотря на то, что станок Charly 4T является полупрофессиональным токарным станком мы комплектуем станок из высококачественных комплектующих от мировых производителей. Не важно где он используется, в гараже или домашней мастерской, учебном классе или на небольшом производстве - станок продолжает быть сложным техническим устройством. В свою очередь, от качества комплектующих напрямую зависит его надежность и долговечность, точность обработки (включая точность обработки спустя несколько лет использования).

Конструктив станка

Конструктив станка и его элементов - для того, чтобы сохранить высокую прочность и жесткость станка Charly 4T имеет комбинированный корпус. Основой станины является чугунная рама на которой находятся все важные компоненты кинематики и другие дополнительные элементы, суппорт станка выполнен из стабилизированной сварной стали. Чугунная рама имеет шлифованные поверхности мест монтажа направляющих, а ответные элементы имеют шлифованные места крепления кареток. Такой конструктив даст уверенность, что станок прослужит долгие годы, не утратив своих первоначальных характеристик. Верхняя часть станка имеет декоративные пластиковые панели, которые придают станку современный дизайн.

Направляющие рельсы и каретки SKF

Charly 4T оснащен профильными рельсовыми направляющими SKF серии LLT имеющие по четыре ряда шариков и X-образную схему расположения с углом контакта 45° между телами и дорожками качения. Расположение по X-образной схеме повышает способность системы к самовыравниванию. Отклонения, возникающие при монтаже, компенсируются даже при установке с преднатягом, чем обеспечивается плавность хода. Благодаря двухточечному шариковому контакту трение сводится к минимуму. Тем самым обеспечивается надёжная работа без рывков и проскальзывания, способствующая повышению срока службы рельсовой направляющей.

Четырёхрядная схема расположения шариков под углом 45°, соответствующая ISO 14728, в свою очередь оптимизирует распределение нагрузки по всем четырём основным направлениям приложения нагрузки. Эта особенность обеспечивает высокий уровень гибкости конструкции. Способность выдерживать высокие нагрузки, в том числе и моментные, делает эти рельсовые направляющие идеальным решением.

Каретки LLTHC 20 U T1 R - малогабаритная каретка со стандартной длиной и стандартной высотой, именно такие каретки устанавливаются на Charly 4T. Данные каретки имеют преднатяг T1, это малый преднатяг (2% величины динамического преднатяга C). Это оказывает положительное влияние на работу всей системы линейных направляющих. Преднатяг повышает жёсткость линейных направляющих, сокращая тем самым величину отклонения под нагрузкой.

Компактные размеры и низкое энергопотребление

Настольный токарный станок Charly 4T имеет очень компактные размеры и предназначен для обработки изделий небольшого формата. Станок предназначен для размещения на рабочий стол или верстак, электропитание станка 220 В (стандартная 16А розетка), а также не требует подключения других коммуникаций (воздух, водоснабжение, водоотведение и др.)

Безопасность

Токарные станки Charly 4T выполнены в соответствии с европейскими нормами и директивами безопасности ЕС предусмотренные для данного типа оборудования:

• 2014/30/UE
• 2006/42/CE
• 2014/35/UE

Они оснащены защитным кожухом который полностью закрывает зону обработки и имеет электромагнитный замок блокировки доступа в зону обработки во время обработки. Также защитный кожух оснащен датчиком положения, который блокирует старт программы пока он не будет закрыт. Кроме этого, защитный кожух позволяет защитить персонал и помещение от летящей стружки и пыли, а также снизить уровень шума. Для станков такого класса это особенно актуально, так как благодаря своим компактным размерам станок часто используется не только в условиях цеха, но и в офисном помещении, небольших тесных мастерских и даже учебном классе. Кроме того, станок оснащен аварийной кнопкой экстренной остановки, что позволит в случае ошибок и непредвиденных ситуаций резко остановить обработку и избежать повреждений инструмента и детали.

Особенности и преимущества станка Charly 4T

• Станок оснащен системой ЧПУ CNR3
• Отличный обзор рабочей области
• Кнопка аварийной остановки на передней панели станка
• Электропитание станка - 220 В
• Низкое потребление электроэнергии
• Стандартные комплектации предусматривают наличие датчика измерения вылета режущего инструмента
• Быстрая настройка режущего инструмента по центральной оси, благодаря широкой настройки самого суппорта настройка по центральной оси займет считанные секунды, а понятие "проставка под резец" уйдет в далекое прошлое
• Позиционирование – программа управления позволяет производить позиционирование на детали с разной дискретностью, данная дискретность может быть установлена от непрерывного режима перемещения до 0.01 мм
• Датчик с 4-х сторонним измерением, позволить автоматически внести параметры позиционирования резцов
• Программа управления позволяет производить корректировку режима резания в реальном времени. Корректировка может быть произведена 2 параметров – изменение линейной скорости перемещения и скорости вращения шпинделя (токарного патрона)
