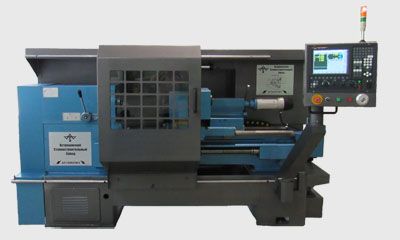

Токарный станок с ЧПУ АСЗ АС16М25Ф3
Токарный станок с ЧПУ АС16М25Ф3 относится к универсальному технологическому металлорежущему оборудованию, используемому на различных металлообрабатывающих предприятиях в условиях мелкосерийного и серийного производства. Класс точности Н, П ГОСТ 8-82.
Токарный станок с ЧПУ АС16М25Ф3 применяется для токарной многооперационной обработки в замкнутом полуавтоматическом цикле наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, а также для нарезания левых и правых резьб: фронтальных, цилиндрических, конических, цилиндрическо-конических с постоянным и переменным шагом.
За счет комплектации станка АС16М25Ф3 револьверной головкой с приводным инструментом PRAGATI выполняются следующие виды обработки: фрезерование криволинейного паза на цилиндрической поверхности, нарезание торцового паза, сверление отверстий и нарезание резьбы на торцовой поверхности детали, обработка многоугольников, фрезерование шпоночного паза.
Токарный станок с ЧПУ АС16М25Ф3 оснащен устройством ЧПУ NC201М с вводом программы обработки изделия с клавиатуры, флэш-накопителя USB (2 канала), последовательного порта RS232 (COM1), сети Ethernet 10/100Мбит/с, FDD (флоппи дисковод).
|
Макс. длина заготовки, мм
|
1000 |
|
Макс. Ø заготовки над суппортом, мм
|
235 |
|
Макс. Ø заготовки над станиной, мм
|
500 |
|
Класс точности по ГОСТ 8-82
|
Н, П |
|
Диапазон скоростей шпинделя, об/мин
|
130-2000 |
|
Конус шпинделя
|
КМ5 |
|
Диаметр отверстия шпинделя, мм
|
70 |
|
Напряжение питания, В
|
3x380 |
|
Потребляемая мощность, кВт
|
11 |
|
Габаритные размеры, мм
|
3900х1650х1950 |
|
Масса, кг
|
4400 |
