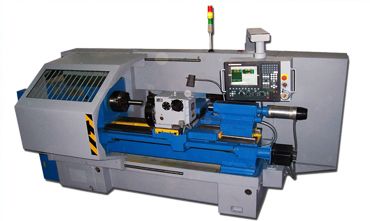

Токарный станок с ЧПУ АСЗ АС16М20Ф3
Токарный станок с ЧПУ АС16М20Ф3 относится к универсальному технологическому металлорежущему оборудованию, используемому на различных металлообрабатывающих предприятиях в условиях мелкосерийного и серийного производства. Класс точности Н ГОСТ 8-82.
Токарный станок с ЧПУ АС16М20Ф3 применяется для токарной многооперационной обработки в замкнутом полуавтоматическом цикле наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, а также для нарезания левых и правых резьб: фронтальных, цилиндрических, конических, цилиндрическо-конических с постоянным и переменным шагом как в патроне, так и в центрах.
Токарный станок с ЧПУ АС16М20Ф3 оборудован механизированным 3-х кулачковым патроном диаметром 250 мм и механизированным приводом пиноли задней бабки.
Токарный станок АС16М20Ф3 оснащен устройством ЧПУ NC-201Мс вводом программы обработки изделия с клавиатуры, флэш-накопителя USB (2 канала), последовательного порта RS232 (COM1), сети Ethernet 10/100Мбит/с, FDD (флоппи дисковод).
Вид климатического исполнения - УХЛ4 ГОСТ 15150-69.
Нижнее рабочее значение температуры окружающего воздуха должно быть не ниже +1°C, верхнее рабочее значение температуры окружающего воздуха - не выше +35°C, относительная влажность должна быть не более 80% при 20°C. Значение рабочих температур c сохранением норм точности от 10°C до 30°C Запыленность помещения должна быть в пределах санитарной нормы.
|
Макс. длина заготовки, мм
|
1000 |
|
Макс. Ø заготовки над станиной, мм
|
400 |
|
Класс точности по ГОСТ 8-82
|
Н |
|
Диапазон скоростей шпинделя, об/мин
|
10-2000 |
|
Конус шпинделя
|
МК6 |
|
Макс. Ø заготовки над направляющими, мм
|
445 |
|
Диаметр отверстия шпинделя, мм
|
55 |
|
Ход пиноли, мм
|
150 |
|
Напряжение питания, В
|
3x380 |
|
Потребляемая мощность, кВт
|
11 |
|
Габаритные размеры, мм
|
3900х1650х1950 |
|
Масса, кг
|
4000 |
