Вертикально-сверлильный станок Proma VISPROM B-1850FN/400
Вертикально-сверлильный станок VISPROM B-1850FN/400 - это мощный и надежный сверлильный станок, который предназначен для: сверления, рассверливания, зенкерования, развертывания и нарезания резьбы.
В условиях производства станок VISPROM B-1850FN/400 найдёт широкое применение за счет своей многофункциональности, мощности и высокой производительности. С его помощью можно будет не только выполнять все сверлильные операции и нарезку резьбы, но и фрезеровать некоторые детали.
Вертикально-сверлильный станок VISPROM B-1850FN/400 может быть использован практически в любых условиях — он работает от трёхфазной сети, имеет автоматическую вертикальную подачу шпинделя и крестовый стол.

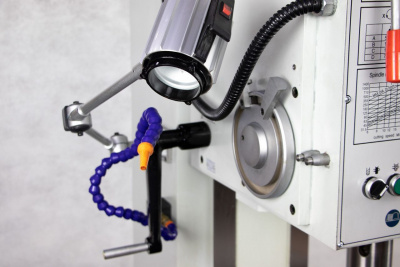

Вертикально-сверлильный станок VISPROM B-1850FN/400 снабжён системой охлаждения детали и предоставляет возможность варьировать высоту зоны обработки как консолью, так и шпиндельной бабкой.
Вертикально-сверлильный станок VISPROM B-1850FN/400 используется при массовом, крупно- или мелкосерийном производстве.

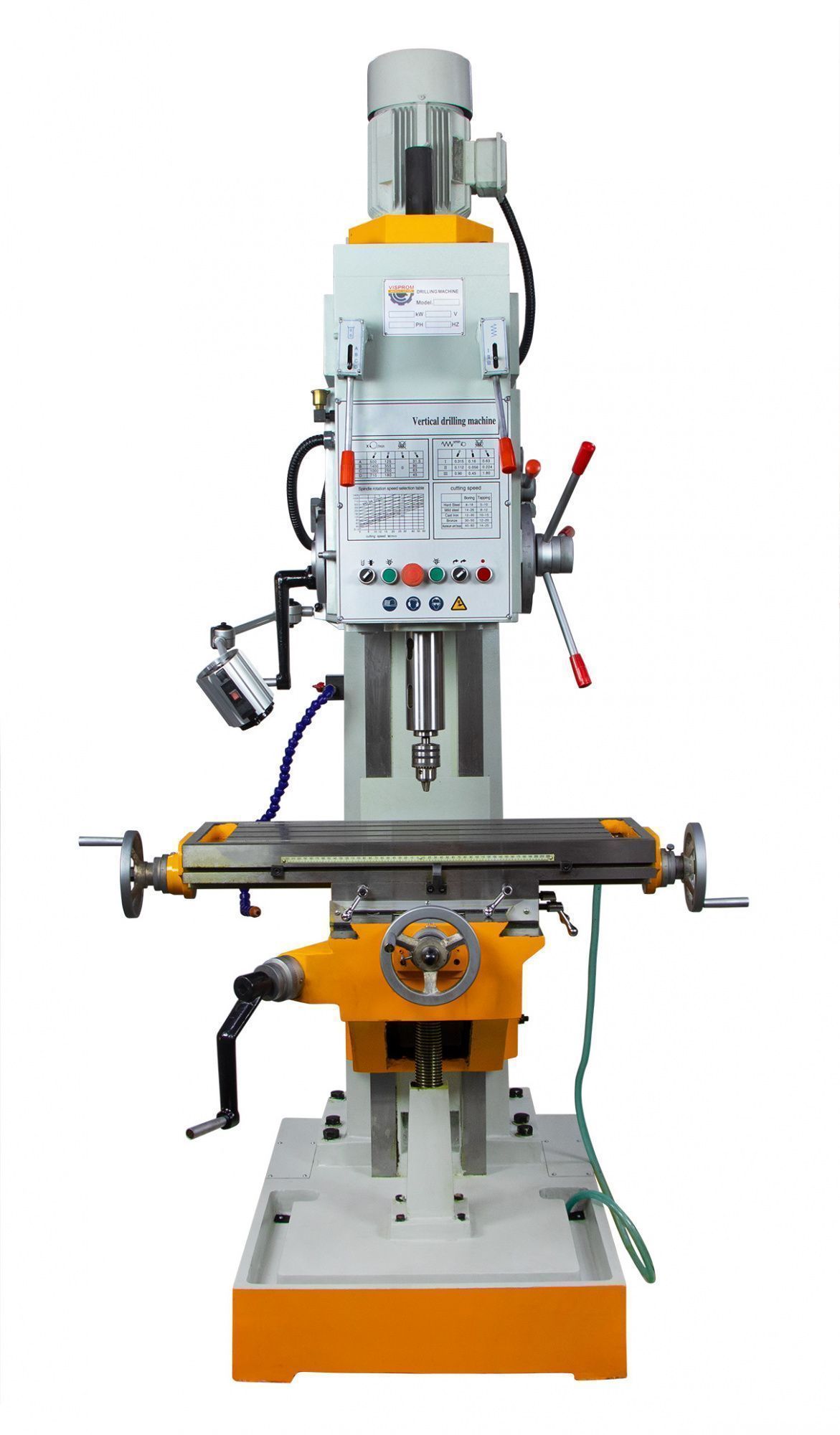

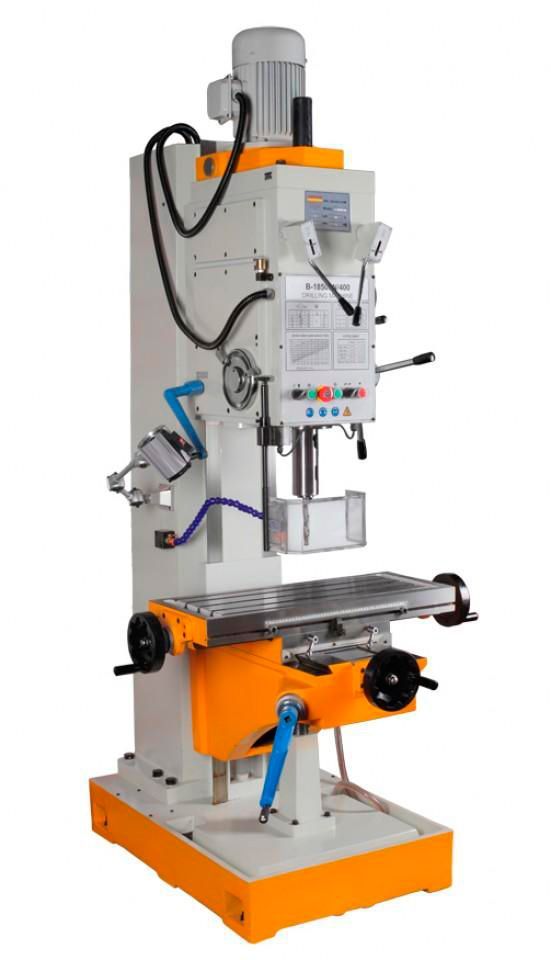

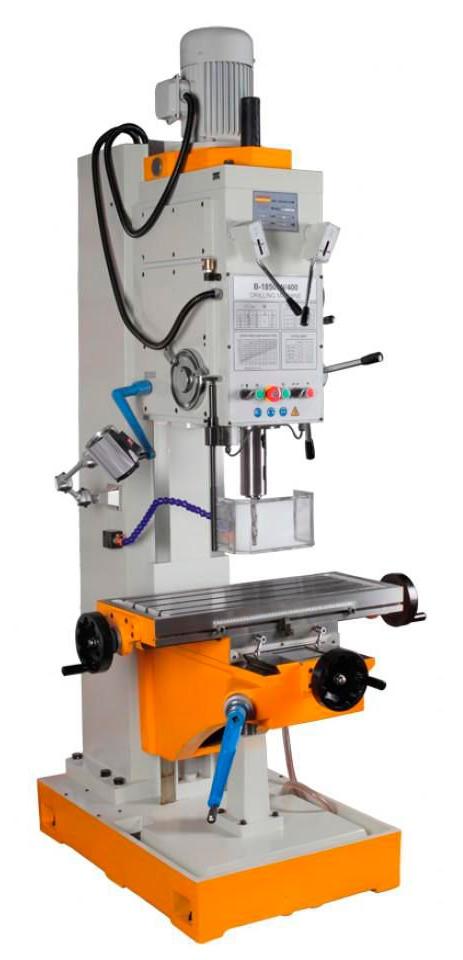

Основные узлы и детали оборудования
1. Электродвигатель

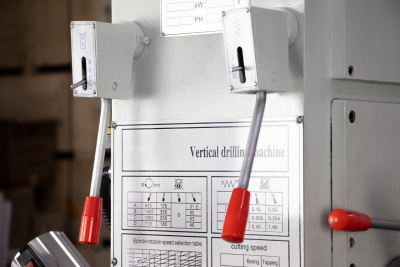

2. Рукоятка переключения скоростей
3. Рукоятка переключения подач

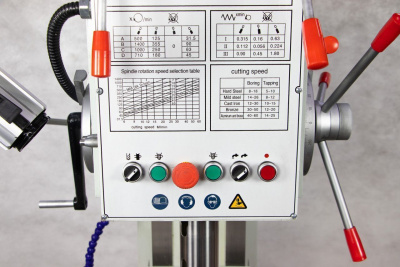

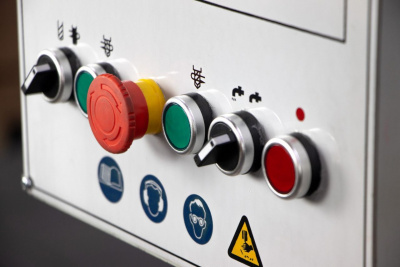

4. Панель управления

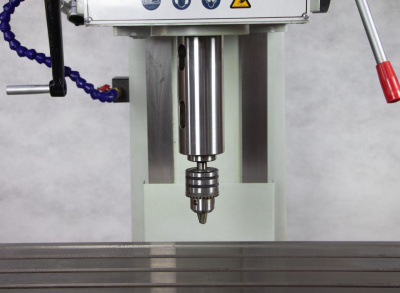

5. Шпиндель
6. Защитный экран
7. Крестовый стол
8. Штурвал поперечного хода стола
9. Штурвал консоли
10. Основание
|
|
Макс. Ø сверления (сталь), мм
|
50 |
|
Размеры раб. поверхности стола, мм
|
800х320 |
|
Диапазон скоростей шпинделя, об/мин
|
31,5, 45, 63, 90, 125, 180, 250, 355, 500, 710, 1000, 1400 |
|
Макс. Ø нарезаемой резьбы (сталь), мм
|
30 |
|
Диапазон подач шпинделя, мм/об
|
0,056, 0,112, 0,16, 0,224, 0,315, 0,45, 0,63, 0,90, 1,80 |
|
Расстояние от оси шпинделя до колонны, мм
|
335 |
|
Ход пиноли шпинделя, мм
|
250 |
|
Автоматическая подача пиноли, мм/об
|
0,056, 0,112, 0,16, 0,224, 0,315, 0,45, 0,63, 0,90, 1,80 |
|
Установочный ход стола, мм
|
440 |
|
Вертик. ход рукава по колонне, мм
|
300 |
|
Гориз. ход сверл. головки по рукаву, мм
|
300 |
|
Конус шпинделя, Морзе
|
Мк 5 |
|
Макс. крутящий момент шпинделя, Нм
|
343 |
|
Макс. усилие подачи, Н
|
15960 |
|
Мощность двигателя, кВт
|
3 |
|
Напряжение питания, В
|
3x380 |
|
Масса, кг
|
1250 |
| Сверлильный патрон | 1 шт. |
| Оправка сверлильного патрона | 1 шт. |
| Ключ патрона | 1 шт. |
| Клин для снятия инструмента | 1 шт. |
| Комплект ключей | 1 шт. |
| Инструкция по эксплуатации | 1 шт. |
