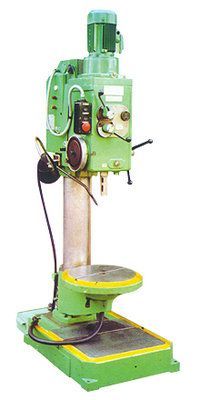

Вертикально-сверлильный станок МСЗ МН25Л
Вертикально-сверлильный станок МН25Л - универсальный сверлильный станок, предназначенный для выполнения широко спектра операций по металлу, среди которых:
- сверление;
- резвертывание;
- зенкерование;
- рассверливание;
- нарезание резьб (с ручным управлением реверса шпинделя).
Фукнциональные возможности
Наилучшим образом вертикально-сверлильный станок МН25Л подходит для единичного, мелко- и среднесерийного производства. Конструкция модели позволяет работать как с заготовками на столе, так и на фундаментной плите. Кроме того, круглый поворотный механизм обеспечивает возможность выполнения группы отверстий в детали без перемещения заготовки по столу. Эта особенность сокращает продолжительность операций и снижает степень износа оборудования.
Вертикально-сверлильный станок МН25Л применяется на индивидуальных и мелкосерийных производствах, инструментальных цехах для обработки деталей.
|
Макс. Ø сверления (сталь), мм
|
25 |
|
Диапазон скоростей шпинделя, об/мин
|
90-1400 |
|
Макс. Ø сверления (чугун), мм
|
30 |
|
Количество скоростей шпинделя
|
9 |
|
Количество подач шпинделя
|
3 |
|
Диапазон подач шпинделя, мм/об
|
0.1–0.3 |
|
Расстояние от оси шпинделя до колонны, мм
|
250 |
|
Расстояние от торца шпинделя до стола, мм
|
1060 |
|
Ход пиноли шпинделя, мм
|
150 |
|
Установочный ход стола, мм
|
525 |
|
Вертик. ход сверл. головки, мм
|
215 |
|
Конус шпинделя, Морзе
|
3АТ6 |
|
Размеры раб. поверхности плиты, мм
|
500x500 |
|
Мощность двигателя, кВт
|
1.5 |
|
Напряжение питания, В
|
3x380 |
|
Габаритные размеры, мм
|
770x780x2285 |
|
Масса, кг
|
670 |
- станок в сборе;
- сверлильная оправка;
- клины;
- втулки;
- ключи;
- система подачи СОЖ;
- паспорт на станок.
- сверлильные патроны;
- тиски поворотные;
- делительные головки;
- резьбонарезные патроны.
