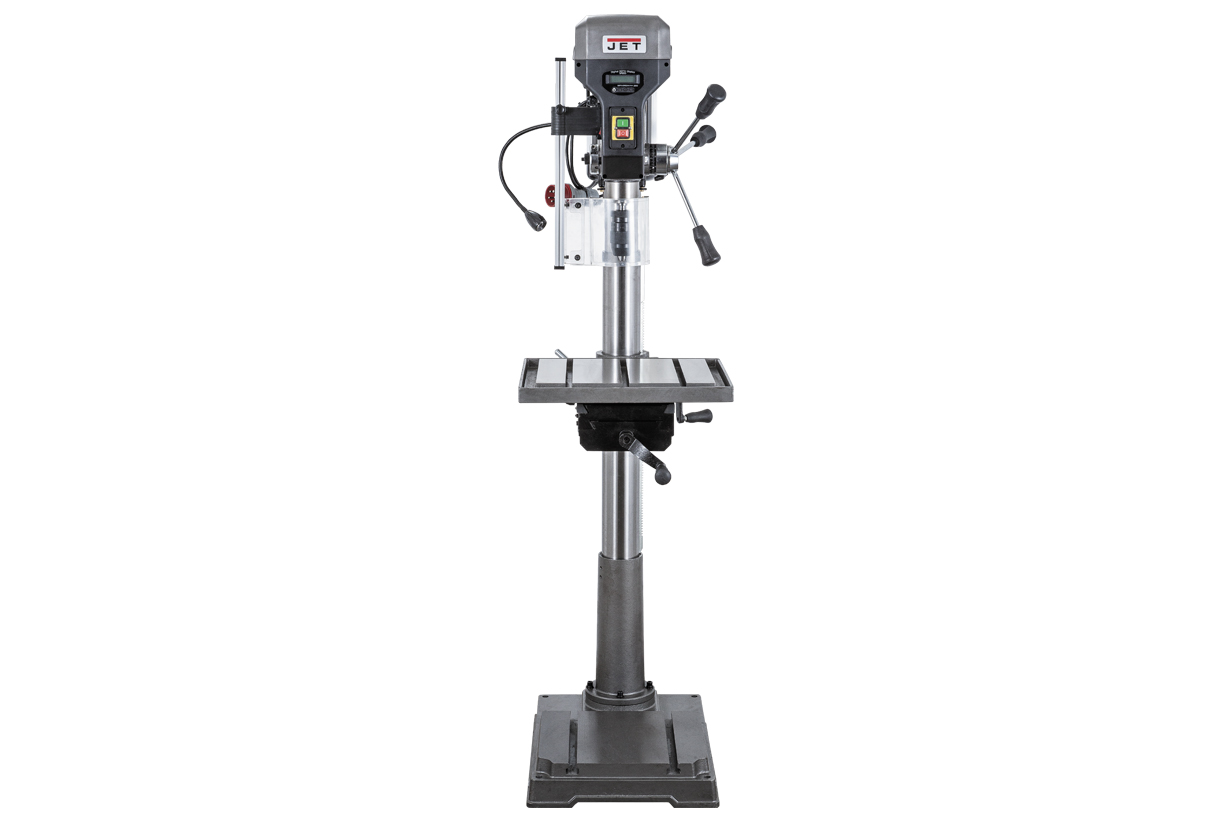

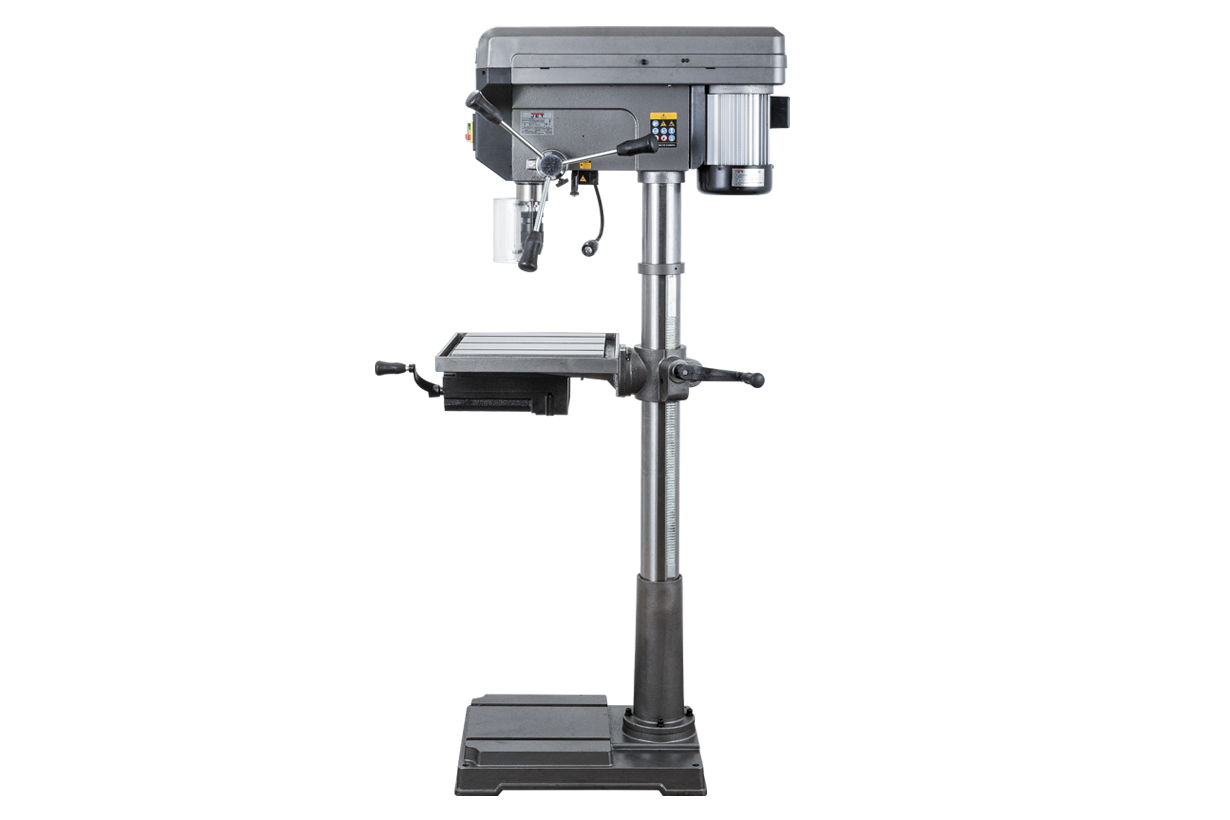

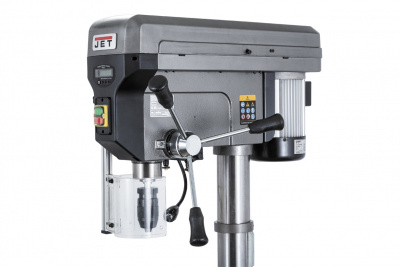

Вертикально-сверлильный станок Jet JDP-20FTD

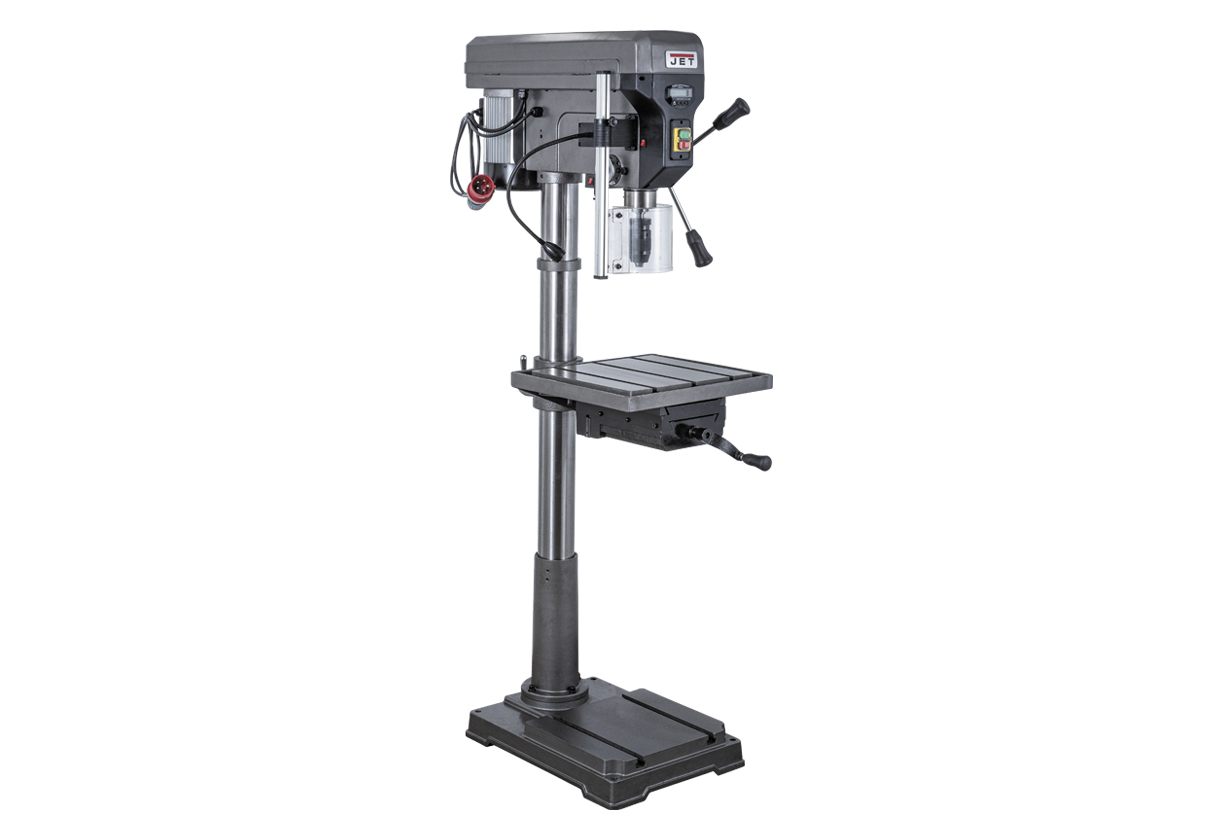

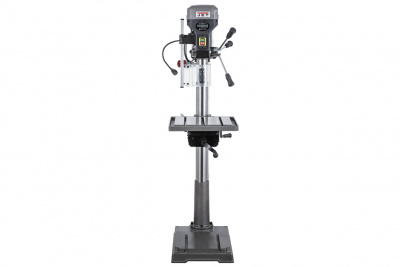

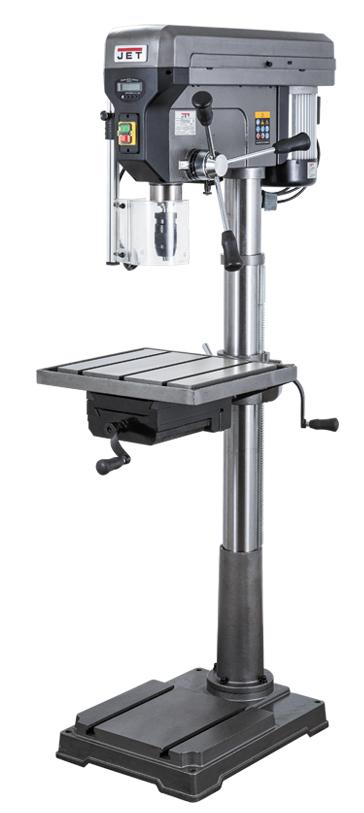

Вертикально-сверлильный станок JET JDP-20FTD, относится к профессиональному классу оборудования и может использоваться в промышленном секторе. Благодаря своим отличным техническим характеристикам и цене, он будет востребован как в небольшой ремонтной мастерской, так и в цехе индустриального завода, а также будет незаменимым помощником в учебных процессах образовательных учреждений.

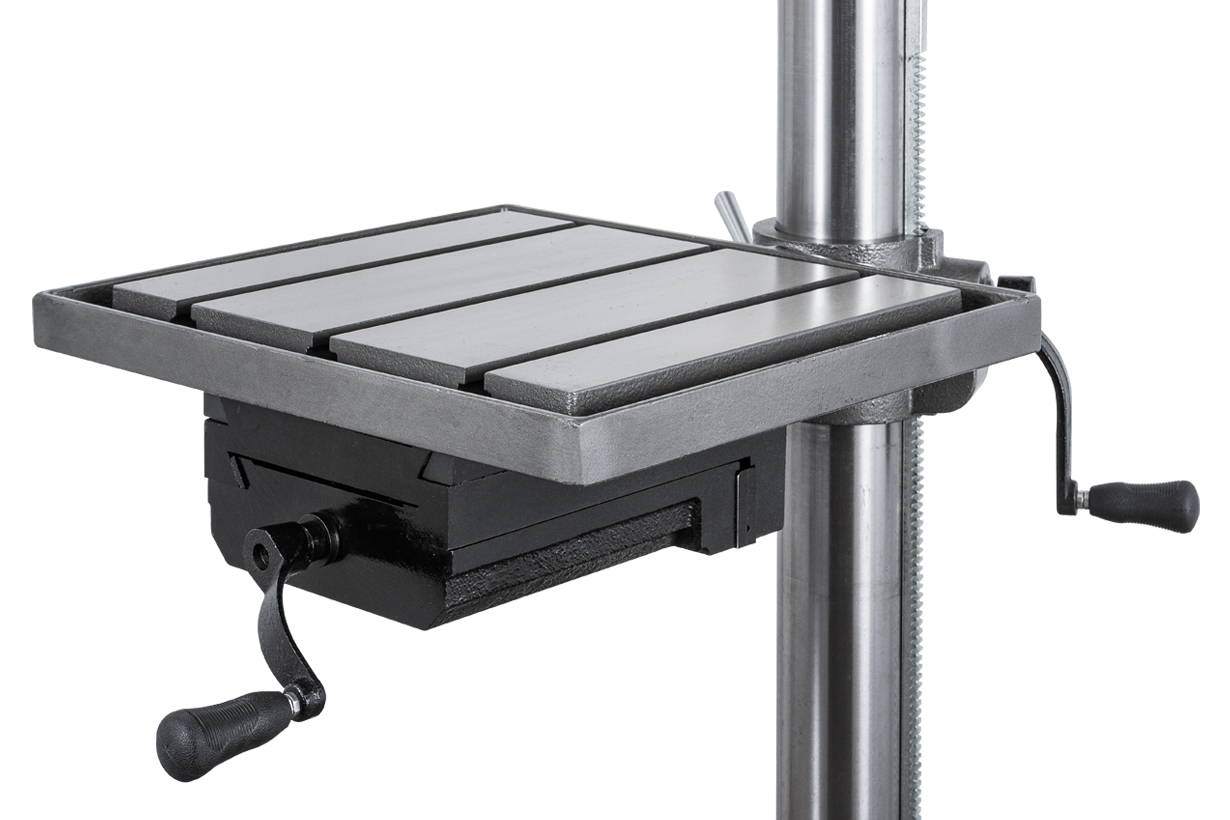

Станок имеет чугунное основание размером 580 х 430мм, в котором предусмотрены 2-Т образных паза для закрепления заготовки прихватами или другими зажимными приспособлениями. На основание установлена толстостенная колонна с зубчатой рейкой для возможности перемещения стола по вертикали. Рабочий стол, как и основание, изготовлен из качественного чугуна, его размер 455 x 405мм с 3-мя Т-образными пазами шириной 14мм.

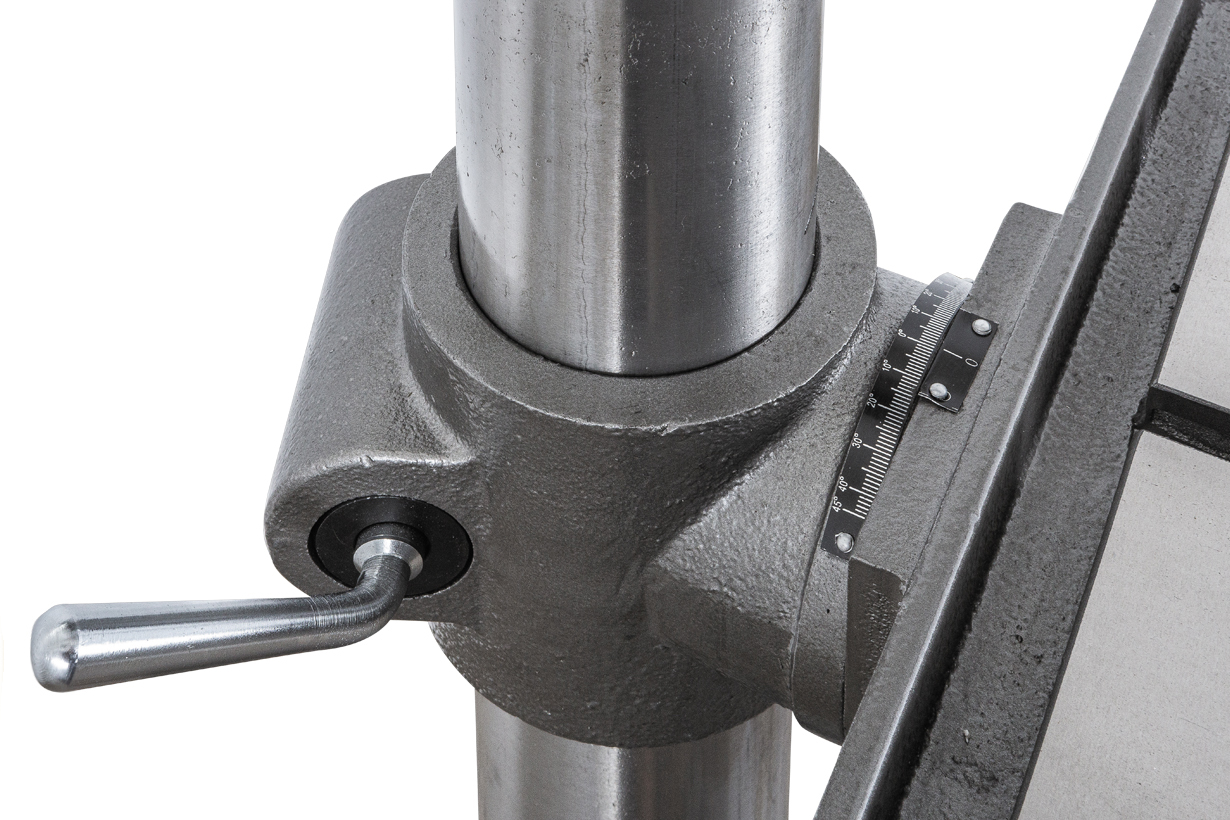

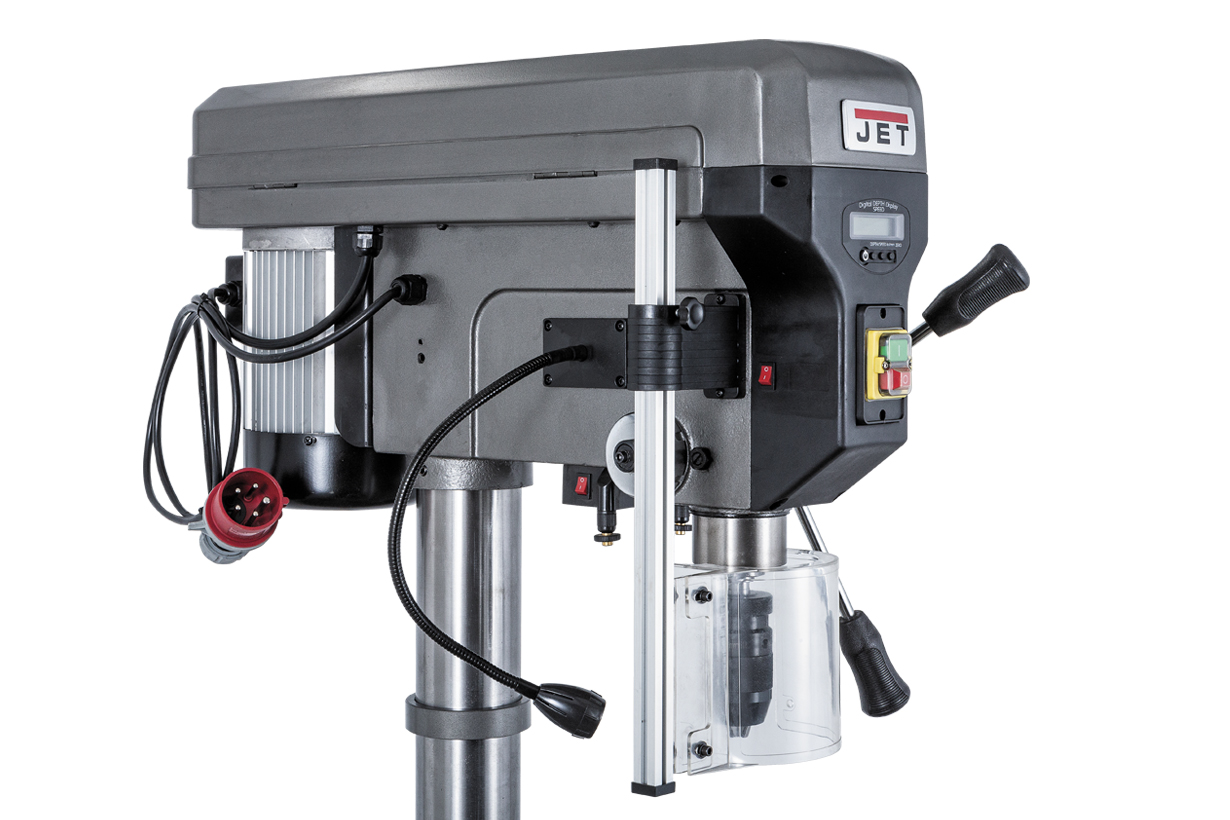

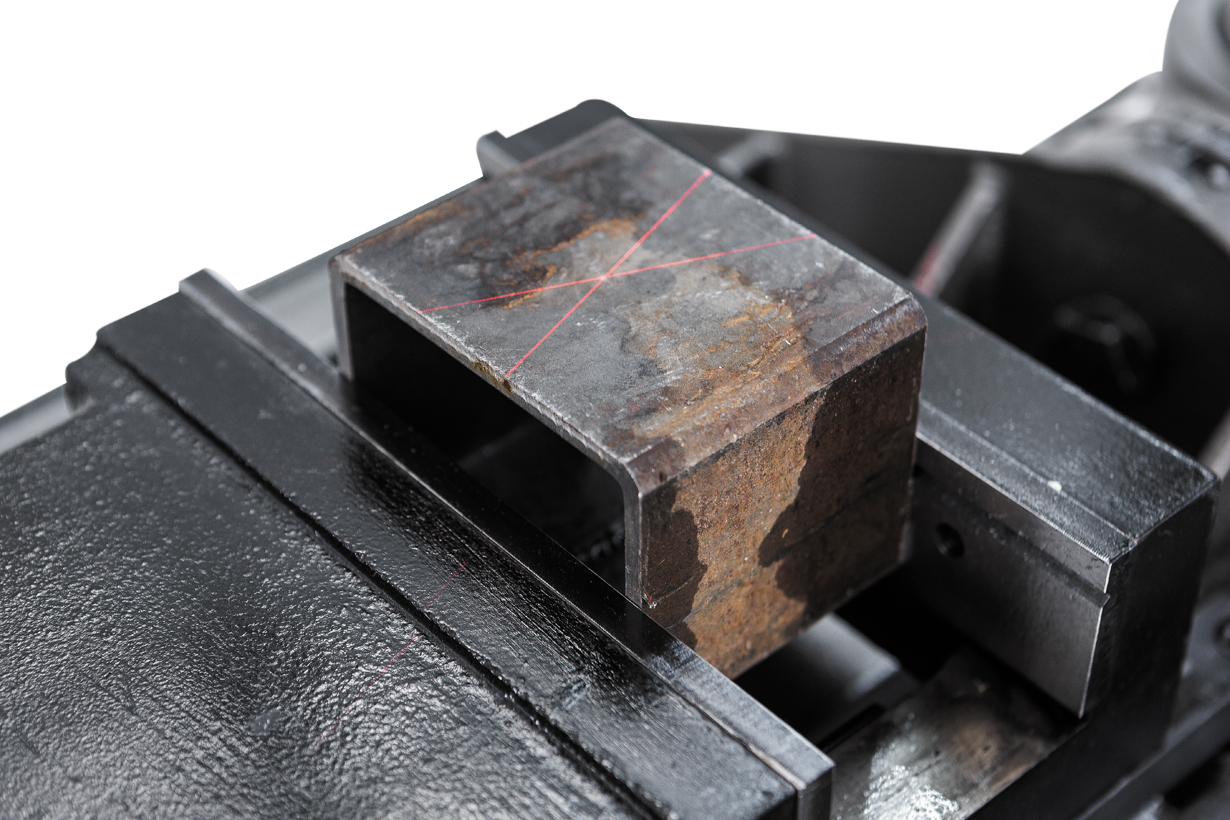

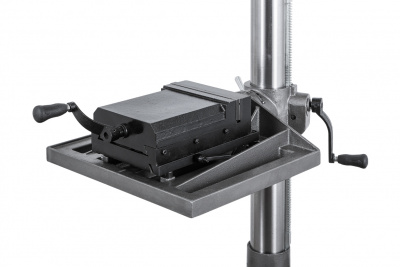

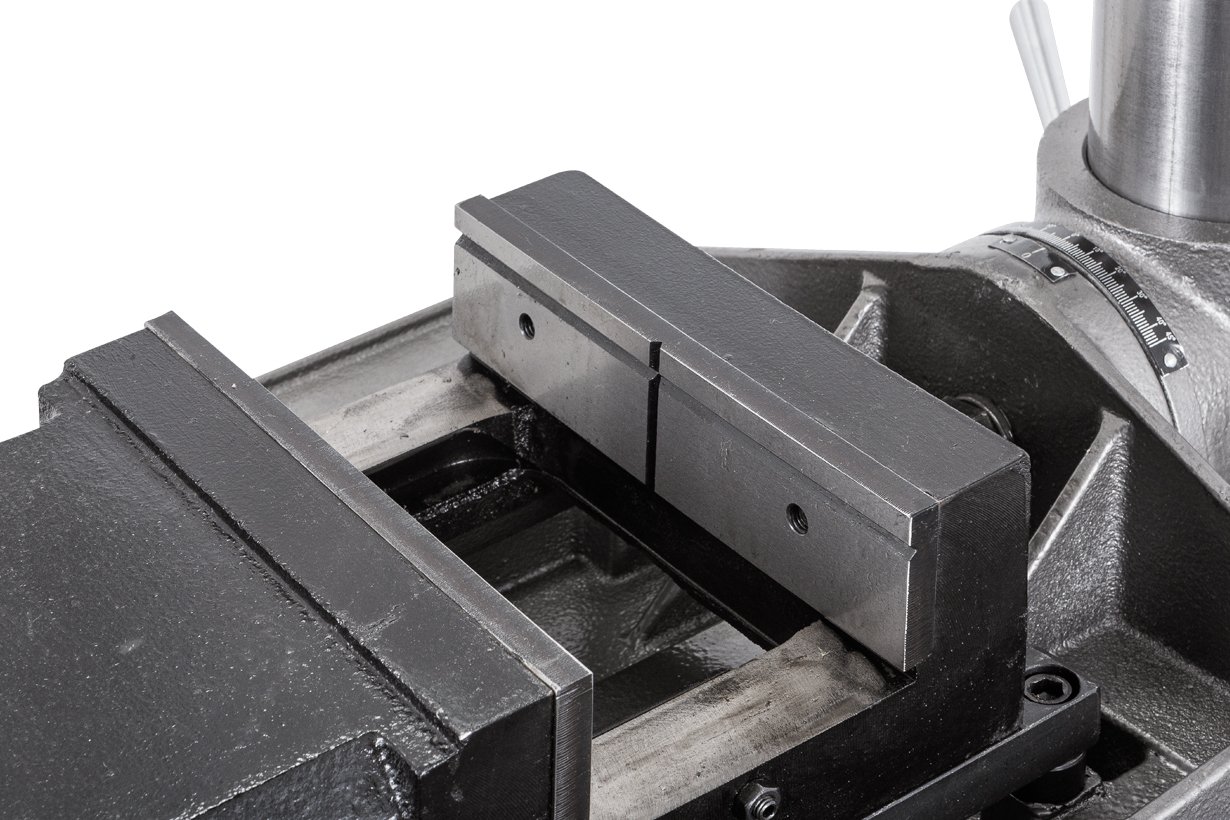

Стол имеет возможность поворота вокруг колонны на 360° и наклона вправо/влево по градуированной шкале на ±45°. Также может устанавливаться под углом в 90° для сверления в торце длинной заготовки. С другой стороны рабочего стола размещены встроенные тиски с шириной губок 210мм, расходом на 165мм и величиной перемещения вперед/назад на 165мм. Для упрощения размещения заготовки в тисках на станке встроен лазерный указатель, а для освещения рабочей зоны – светодиодная лампа местного освещения.

Максимальное расстояние между шпинделем и основанием составляет 1010мм, а максимальное расстояние между шпинделем и рабочим столом – 620мм.

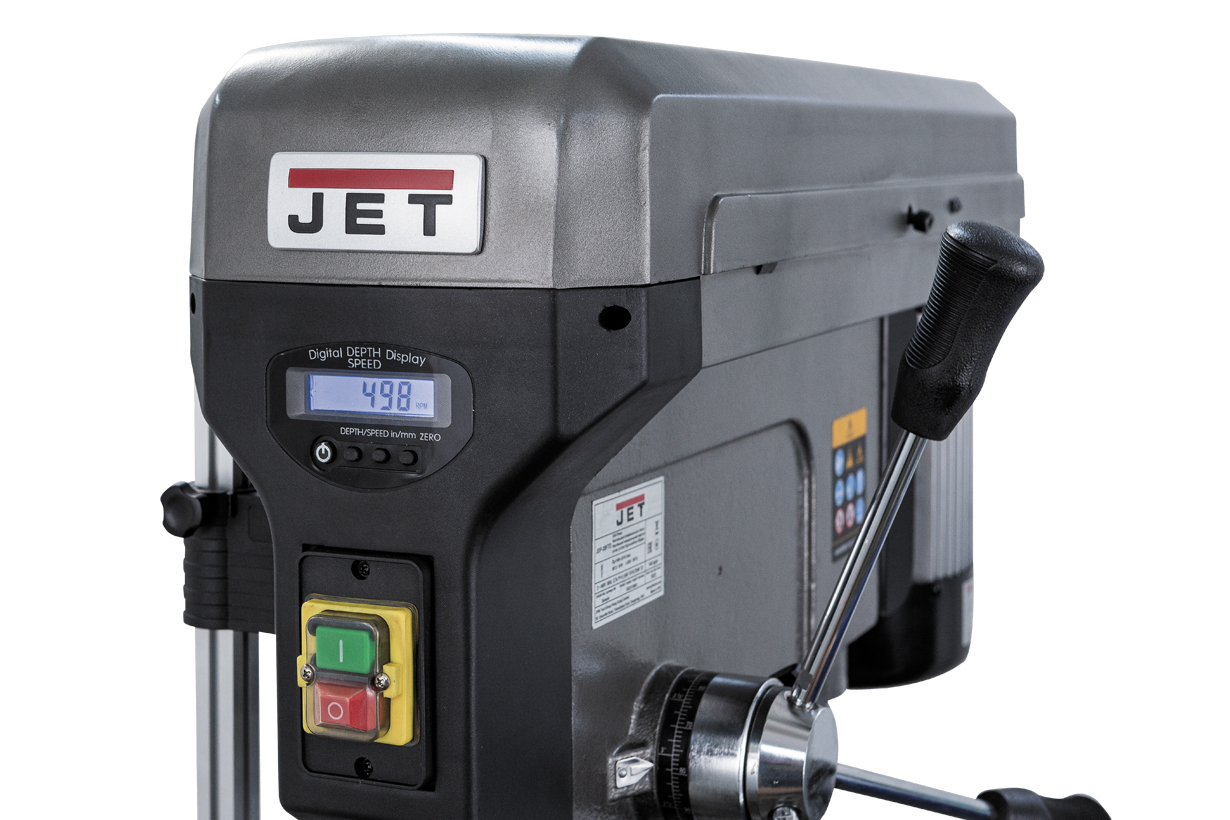

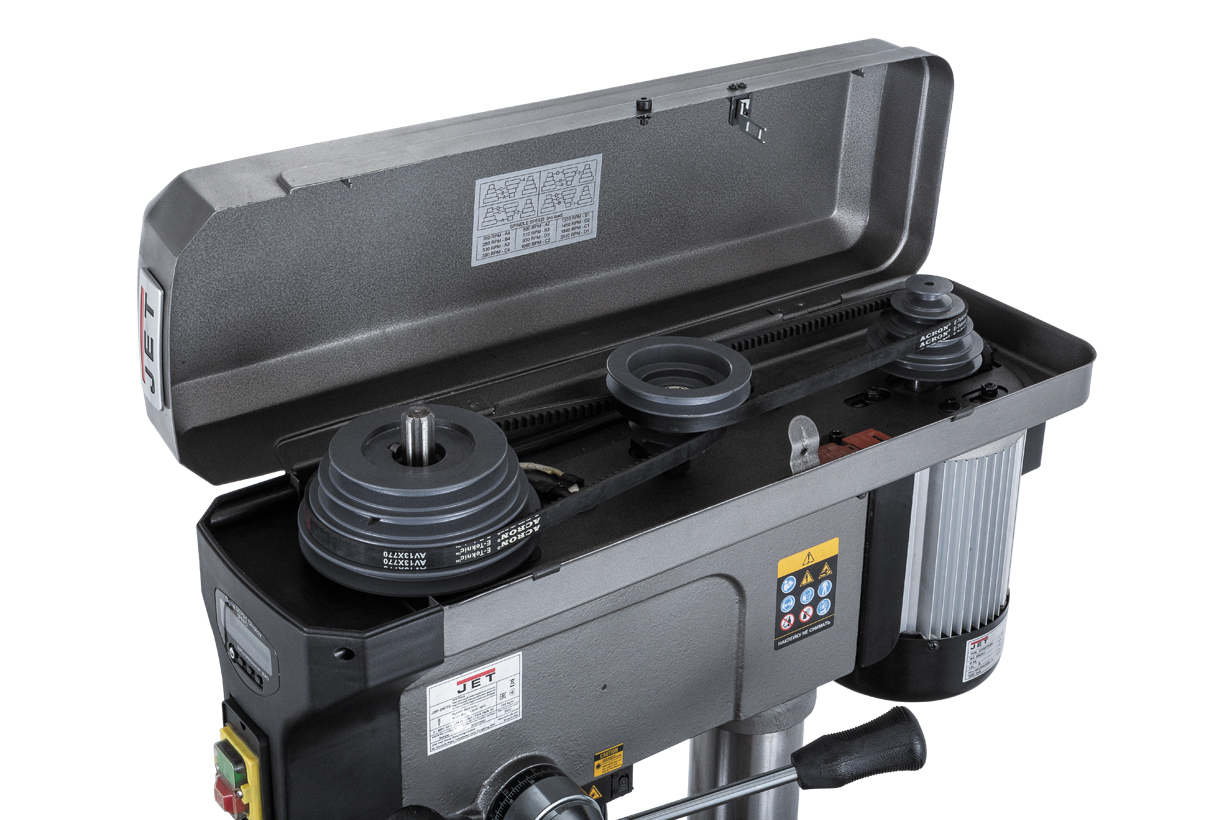

JDP 20FTD оснащен трехфазным асинхронным двигателем на 1.1 кВт, с питанием от промышленной сети в 400 В. Станок способен сверлить отверстия с максимальным диаметром до 25 мм. Вращающий момент с вала двигателя на шпиндель передается толстый клиновой ремень. На станке 12 скоростей в диапазоне от 180 до 2510 об/мин.

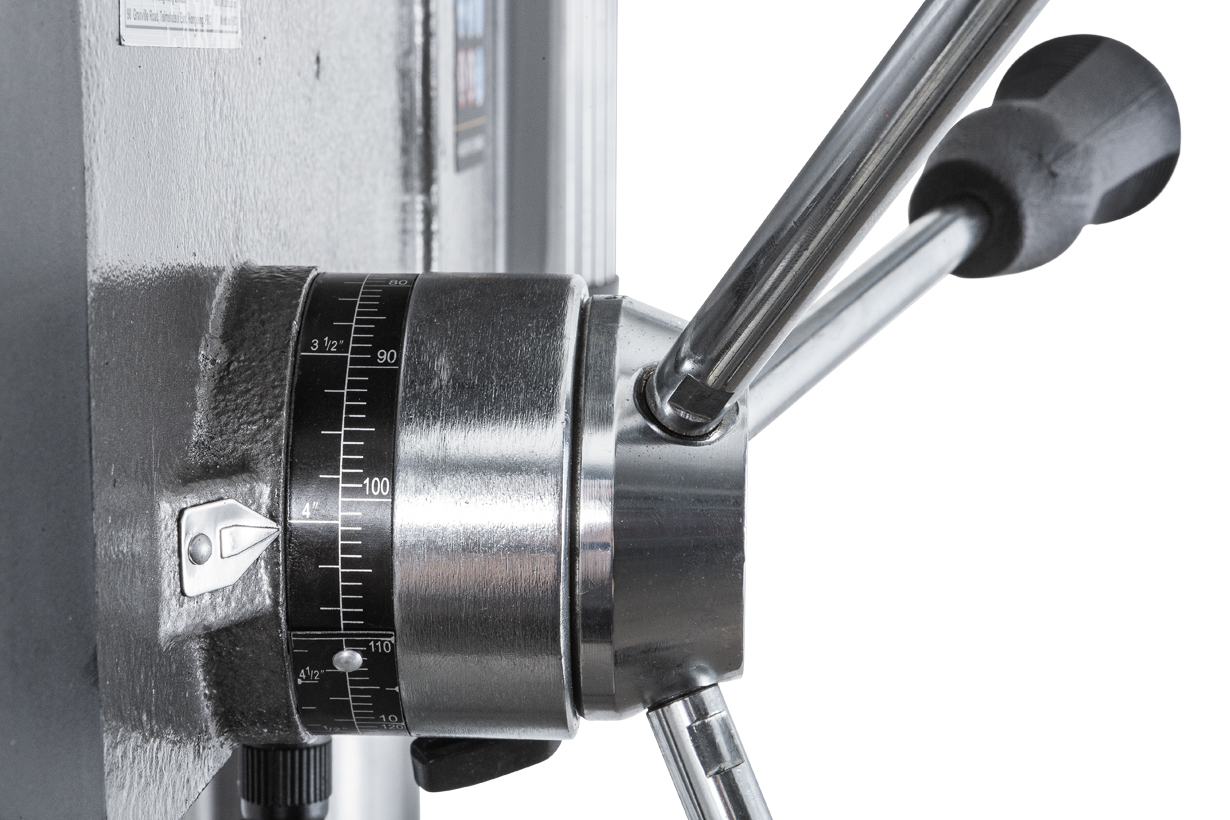

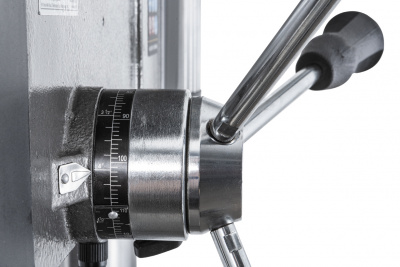

Расстояние от поверхности колонны до оси шпинделя составляет 254мм. Сверление заготовок осуществляется с помощью опускания пиноли. Ее диаметр составляет 62 мм, Ход пиноли шпинделя 120 мм.

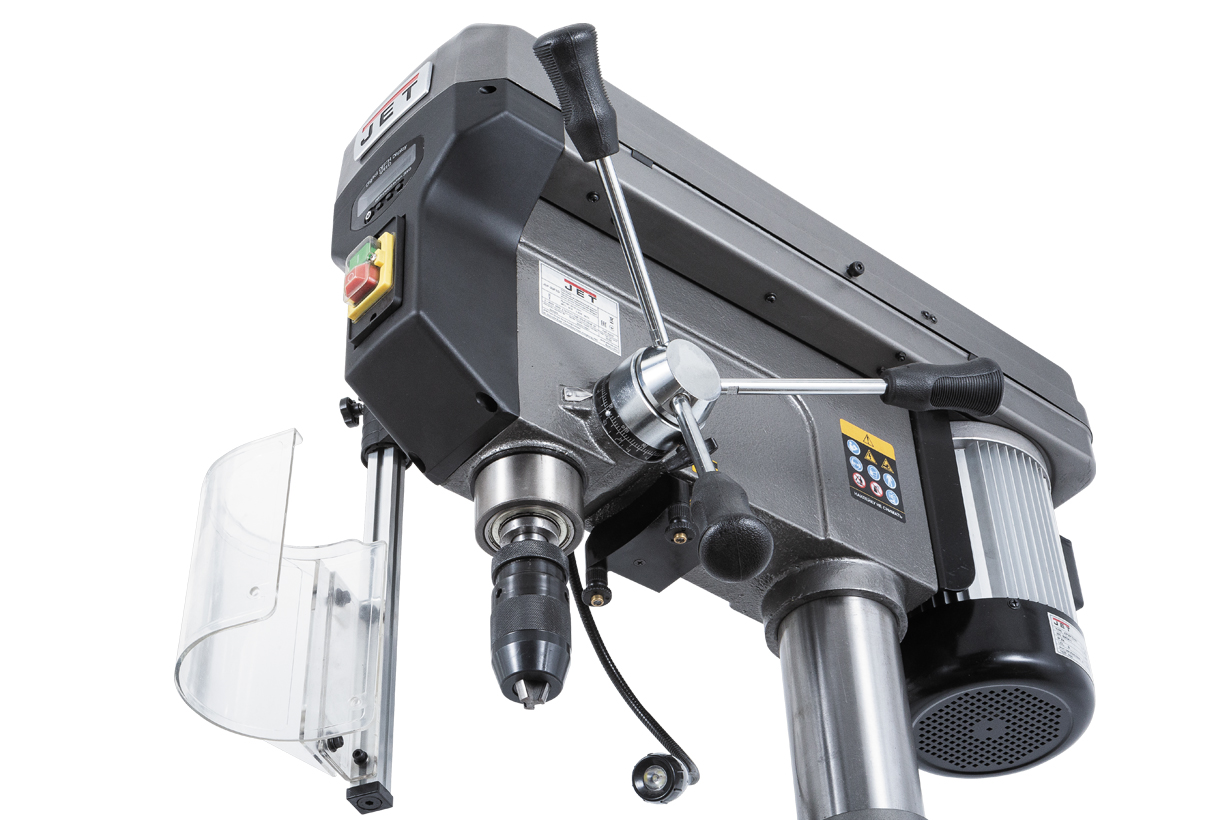

 Для обеспечения безопасной работы, на станке установлен прозрачный защитный экран с концевым выключателем.

Максимальный вес заготовки – 25кг. Общий вес станка - 140 кг.
