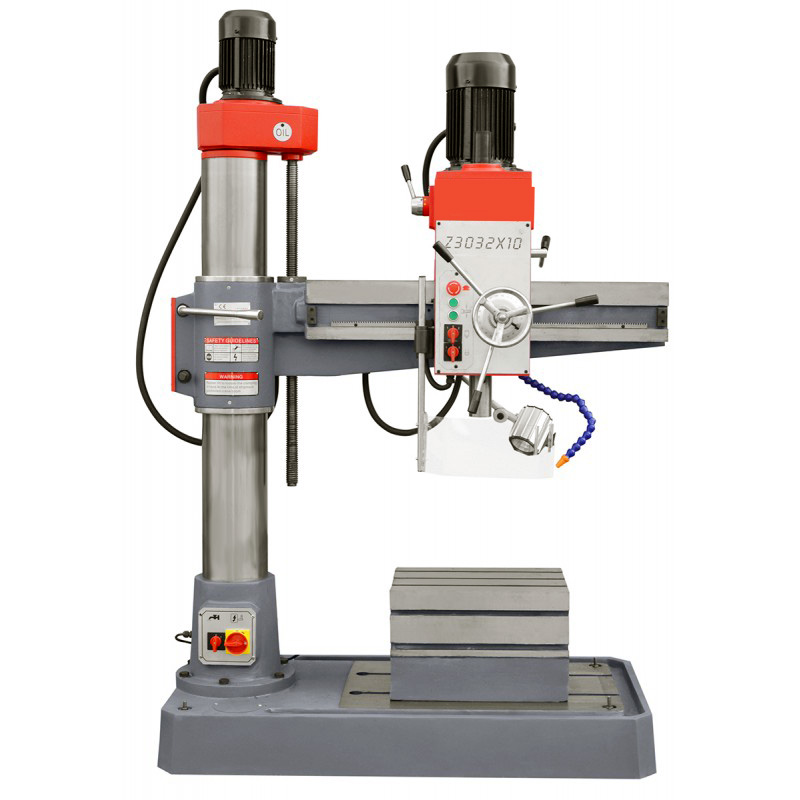

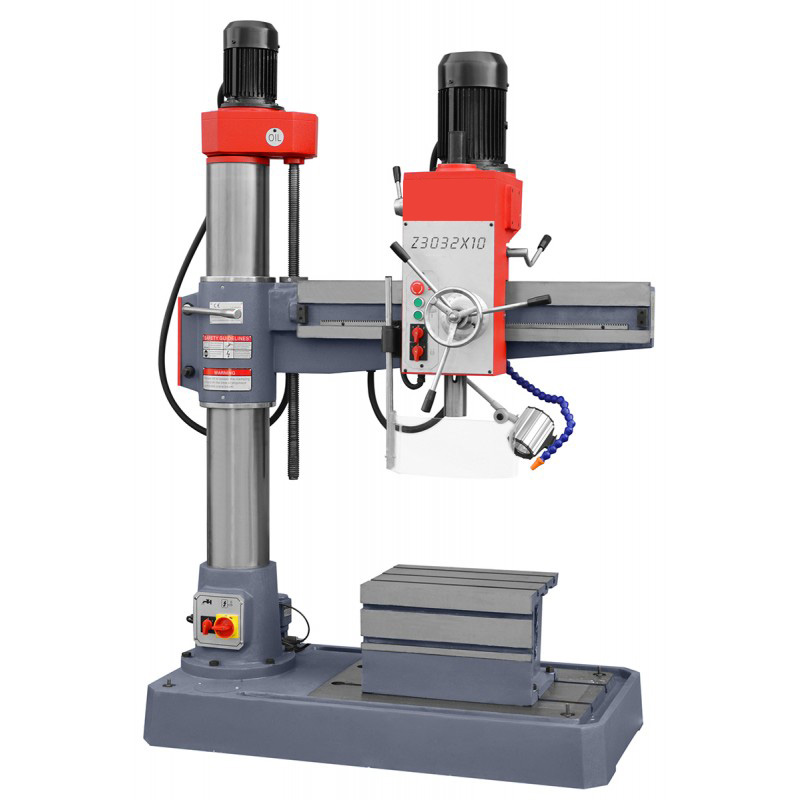

Радиально-сверлильный станок C&J Z3032x10
Особенности
-
Z3032 x10 - это радиально-сверлильный станок с механической коробкой передач, системой подачи СОЖ и возможностью автоподачи шпинделя для сверления отверстий до 32 мм;
-
Наружная колонна имеет возможность поворота до +-180 градусов. На колонну устанавливается рука. Траверса перемещается по колонне вверх/вниз при помощи электродвигателя подъема/опускания, величина хода контролируется концевиками;
-
Шпиндельная бабка перемещается по траверсе влево и вправо до упоров. Перемещение по часовой стрелке, против часовой стрелки, торможение, смена скорости, нейтральное положение шпинделя контролируются при помощи только одной рукоятки управления;
-

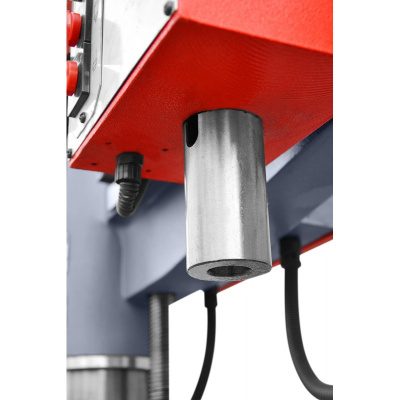

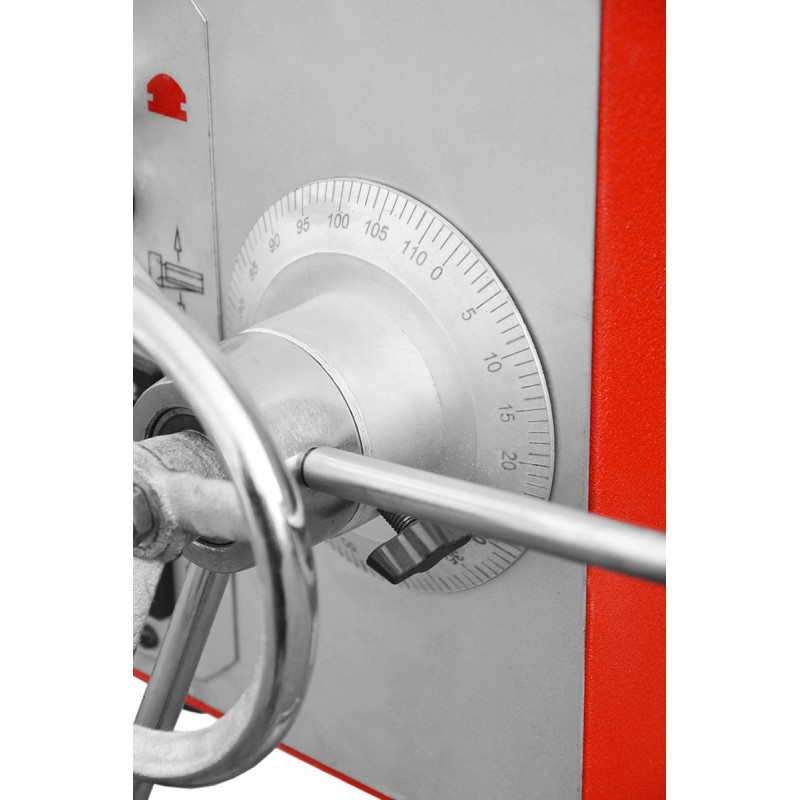

Реализован механизм установки ограничения глубины сверления, по достижению которой пиноль шпинделя поднимется вверх. Пиноль шпинделя имеет противовес на цепи, облегчая оператору процесс перемещения. Предохранительная шариковая муфта на ограничение момента силы резания проскакивает при превышении установленного момента - выполняя предохранительную функцию механических узлов станка при поломке инструмента или выборе неправильных режимов обработки;
-
Гидравлика отвечает за планетарное перемещение и реализует смену 8 ступеней скорости шпинделя и 4 ступеней подач шпинделя. Бак СОЖ и насос расположены в основании станка.
Рекомендации по применению
-
Радиально сверлильный станок используется для рассверливания, развертывания, зенкеровки и нарезания внутренней резьбы.
-
Для нарезания резьбы станок оснащен реверсом;
-
При использовании наклонного стола (опция) возможно сверление отверстий под углом к горизонтальной плоскости.
|
Макс. Ø сверления (сталь), мм
|
32 |
|

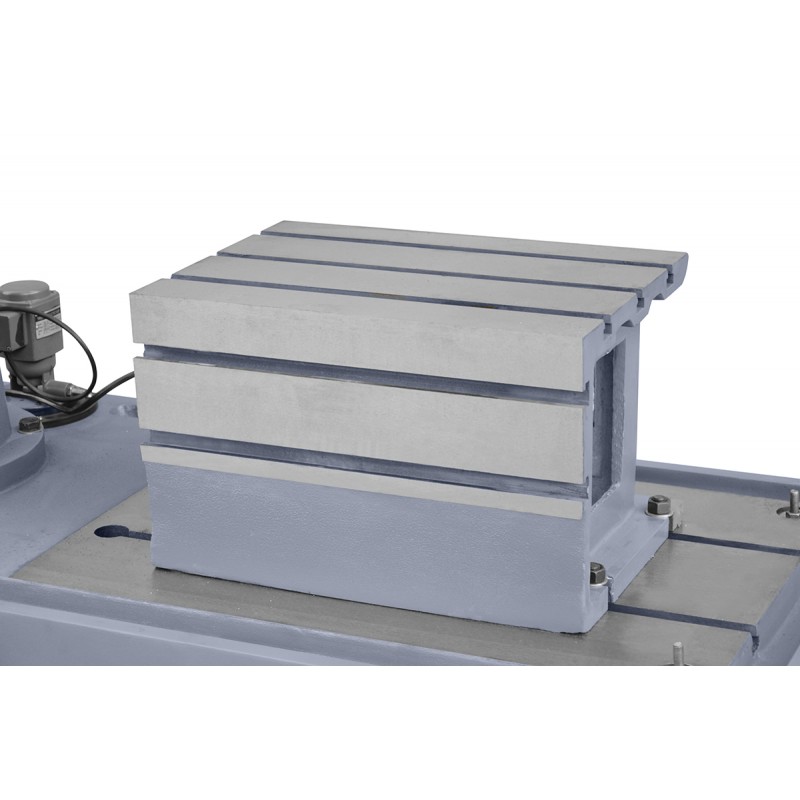

Размеры раб. поверхности стола, мм
|
400x450x400 |
|
Диапазон скоростей шпинделя, об/мин
|
71 - 1800 |
|
Потребляемая мощность, кВт
|
3.4 |
|
Габариты в упаковке, мм
|
1870×970×2200 |
|
Масса, кг
|
1530 |
