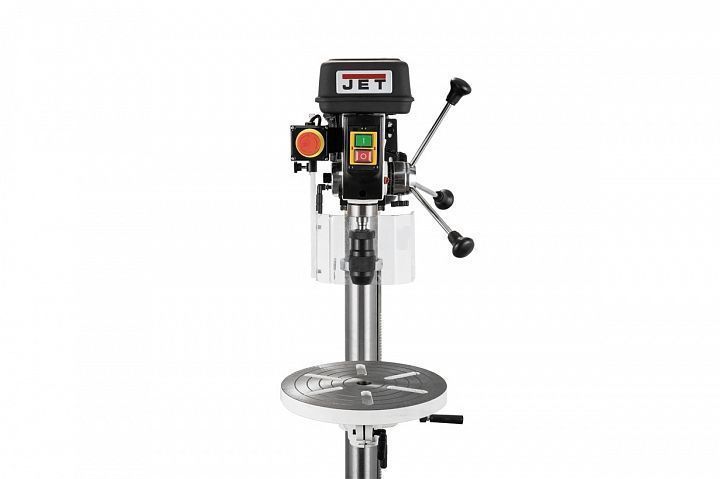

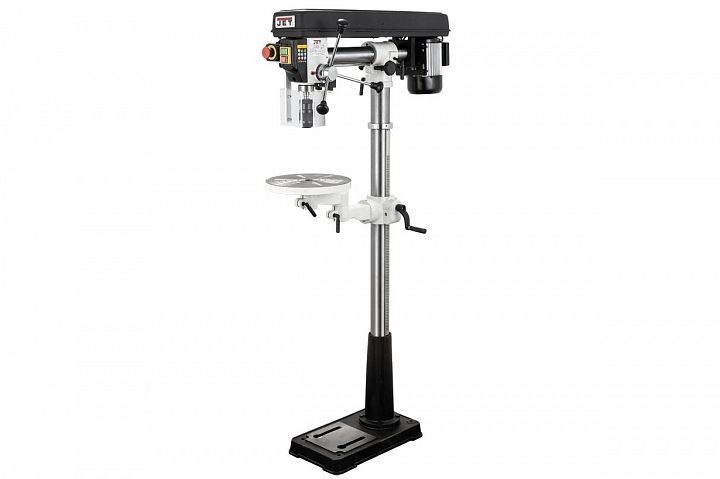

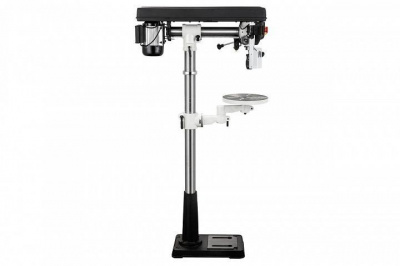

Радиально-сверлильный станок Jet JDR-34F

Артикул: 10000395T

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.

Описание

ОСОБЕННОСТИ:

Регулируемый ограничитель глубины сверления
Контроль глубины сверления по лимбу
Лазерный указатель оси сверления
Регулировка наклона сверлильной части
Регулировка вылета (продольный ход сверлильной части)
Рабочий стол из чугунного литья
Регулировка высоты установки рабочего стола при помощи вращающейся рукоятки
Регулировка наклона рабочего стола
Поворотный рабочий стол

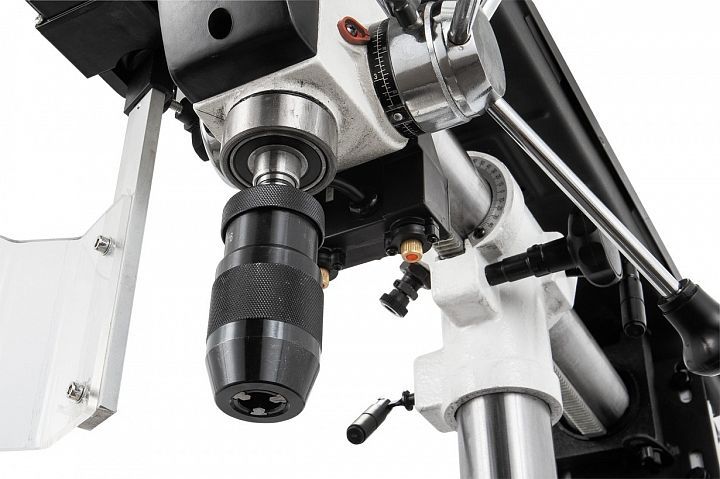

Быстрозажимной сверлильный патрон

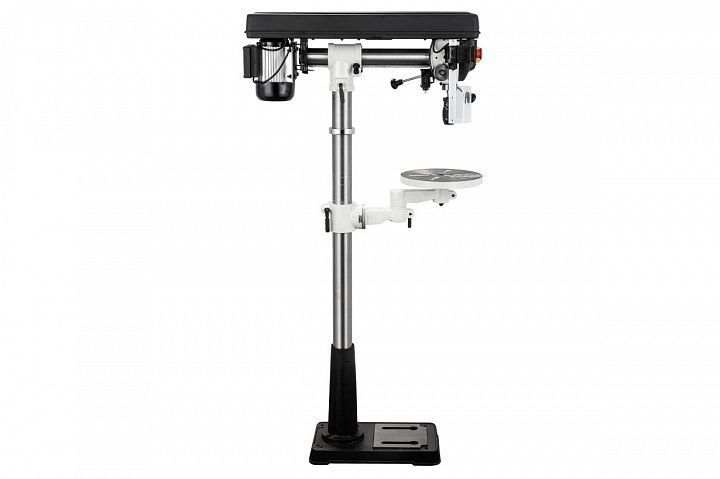

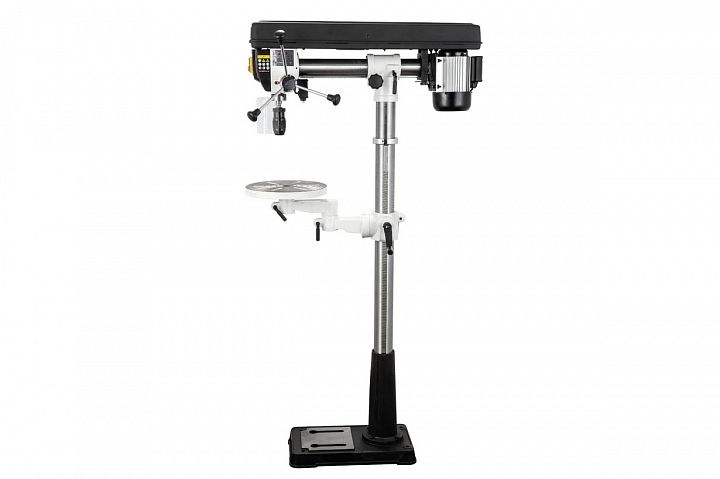

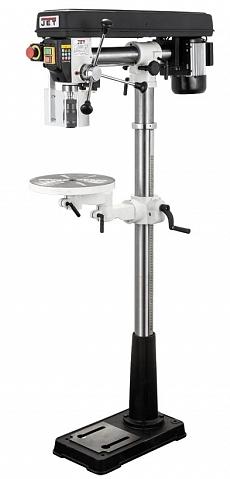

Jet JDR-34F - радиально-сверлильный станок, предоставляющий пользователю большую свободу настройки. Сверлильная часть у этой модели закреплена на горизонтальной колонне и может перемещаться по радиусу от основной. Это позволяет просверлить ряд отверстий вдоль одной линии или адаптировать станок для конкретной работы: увеличить вылет для сверления на большом расстоянии от края крупной заготовки или уменьшить его для повышения жёсткости и точности.

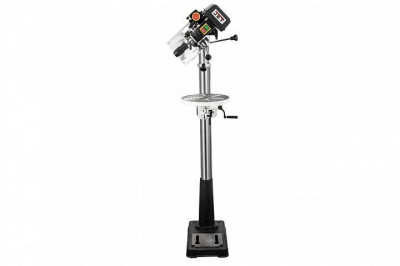

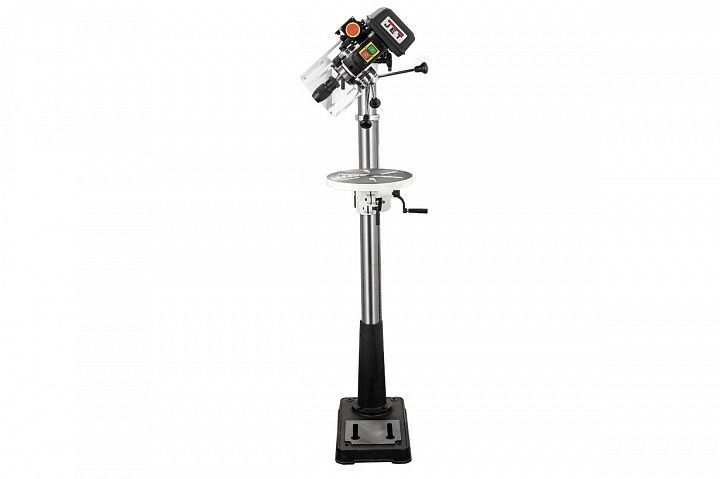

Механизм крепления сверлильной части также позволяет наклонять её на произвольный угол в пределах от 90° влево и до 45° вправо, благодаря чему возможно делать отверстия под углом к поверхности заготовки на ровно установленном столе. Сам стол - круглый поворотный с возможностью изменения высоты установки и дополнительной регулировкой в горизонтальной плоскости.

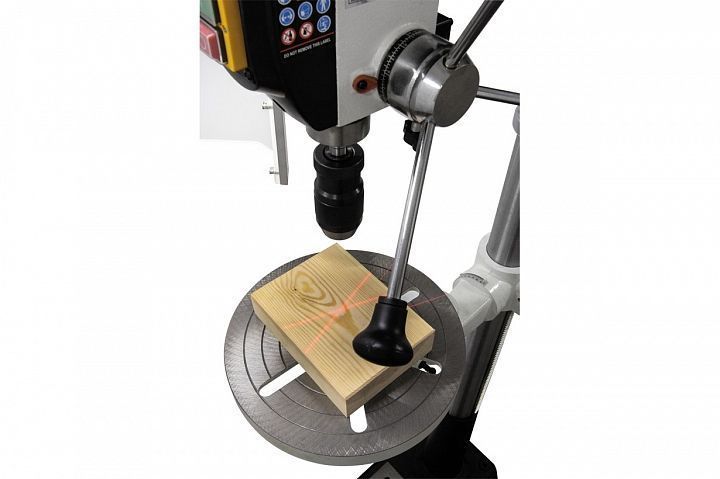

Станок комплектуется лазерным устройством для отображения на поверхности заготовки центра предстоящего отверстия и удобным быстрозажимным патроном.

снят с производства

Характеристики

Макс. Ø сверления (сталь), мм	16
Размеры раб. поверхности стола, мм	300
Диапазон скоростей шпинделя, об/мин	500 - 2500
Расстояние от торца шпинделя до стола, мм	1200
Ход пиноли шпинделя, мм	80
Конус шпинделя, Морзе	МК-2
Размеры раб. поверхности плиты, мм	280х480
Диаметр колонны, мм	73
Мощность двигателя, кВт	0.6
Напряжение питания, В	1x220
Габаритные размеры, мм	830х320х1660
Масса, кг	61

Стандартная комплектация:

16-мм быстрозажимной патрон
Оправка МК-2/В16
Защита патрона
Световой указатель оси сверления с трансформатором и выключателем
Концевой выключатель на ременной крышке
Инструмент для обслуживания

Принадлежности:

Артикул	Описание
GR08420	DSA/2-1 Втулка переходная МК-2/МК-1
GR07706	G-16/М2 Дорн В16/МК-2
VR3302075	16S Прецизионный быстрозажимной патрон 3-16 мм/В16
VR3303079	16H Сверлильный патрон 1-16 мм/В16 под ключ
10000391	Подставка для JDR-34
10000371	Тиски
