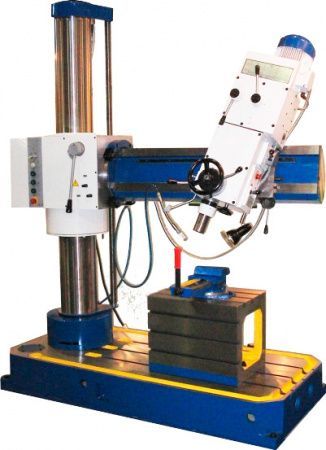

Радиально-сверлильный станок ГЗСУ ГС545

Радиально-сверлильный станок ГС545 - мощный сверлильный станок, который используется для выполнения и обработки глухих и сквозных отверстий в металлических заготовках. В перечень операций, которые выполняются с помощью станка ГС545, входит:

• сверление;
• зенкерование;
• развертывание;
• резьбонарезание;
• рассверливание;
• зенкование.

Конструктивные особенности станка ГС545

Устройство станка радиально-сверлильного ГС545 позволяет перемещать рукав и сверлильную головку вокруг радиальной оси, а также работать с заготовками, размещенными ниже уровня фундаментной плиты. Радиально-сверлильный станок ГС545 оборудован системой СОЖ.

Срок гарантийного обслуживания станка ГС545 - 12 месяцев.

Радиально-сверлильный станок ГС545 успешно применяется в машиностроении, судостроении и др. областях. Станок радиально-сверлильный ГС545 подходит для использования на промышленных, ремонтно-механических предприятиях, в частных мастерских в условиях средней и высокой рабочей нагрузки.

Основными узлами радиально-сверлильных станков являются:

• фундаментная плита
• колонна
• траверса (рукав)
• механизм перемещения и зажима рукава на колонне
• механизм перемещения и зажима шпиндельной головки на рукаве
• шпиндельная головка

• поворачивать сверлильную головку и рукав вокруг своих осей на 360°
• производить обработку отверстий в любой пространственной ориентации
• вести обработку отверстий, расположенных ниже уровня «пола»
• производить обработку отверстий в ограниченном пространстве
• станок является "переносным", для переноса имеется рым-болт. Выставка станка относительно обрабатываемой поверхности осуществляется при помощи приставных винтовых опор. При стационарной установке винтовые опоры снимаются. станок устанавливается на фундаменте и закрепляется болтами М16 (4 шт.).

ГС545 Расположение составных частей радиально-сверлильного станка

Расположение составных частей радиально-сверлильного станка ГС-545

Перечень составных частей радиально сверлильного станка ГС-545

• I - 545.0100.000 - Основание
• II - 545.0200.000 - Колонна
• III - 545.1800.000 - Электрооборудование
• IV - 545.0400.000 - Корпус
• V - 545.0700.000 - Рукав
• VI - 545.1000.000 - Сверлильная головка
• VII — Светильник
• VIII - 544.1200.000 - Охлаждение

Перечень органов управления радиально сверлильного станка ГС-545

1. Толкатель конечного выключателя "ВВЕРХ"
2. Рукоятка зажима-разжима корпуса на колонне
3. Рукоятки переключения скоростей шпинделя
4. Рукоятки переключения скоростей шпинделя
5. Рукоятка переключения механической подачи шпинделя
6. Хвостовик ручного поворота сверлильной головки
7. Рукоятка зажима-разжима каретки
8. Рукоятка включения вращения и реверса шпинделя
9. Маховик точной подачи шпинделя вручную
10. Маховик перемещения сверлильной головки по направляющей рукава
11. Рукоятки включения механической или ручной подачи шпинделя
12. Кнопка включения упора лимба
13. Рукоятка Фиксации лимба
14. Кнопка блокировки выбивного устройства
15. Хвостовик ручного поворота рукава
16. Хвостовик ручного перемещения рукава по колонне
17. Толкатель конечного выключателя "ВНИЗ"
18. Кнопка "АВАРИЙНЫЙ СТОП"
19. Кнопка включения перемещения рукава "ВНИЗ"
20. Кнопка включения перемещения рукава "ВВЕРХ"
21. Кнопка "ВКЛЮЧЕНИЕ ЭЛЕКТРОСХЕМЫ"
22. Рукоятка вводного выключателя
23. Место подвода электропитания
24. Узел заземления
25. Выключатель подачи СОЖ
26. Сигнальная лампочка

ГС545 Кинематическая схема радиально-сверлильного станка

ГС545 Электрооборудование и электрическая схема радиально-сверлильного станка

ГС545 Подключение станка

При подключении станка необходимо убедиться в соответствии напряжения и частоты питающей сети электрическим параметрам станка, указанным в таблице, находящейся на двери электрошкафа.

Ввод проводов заземления и электропитания производится через: концевое соединение, установленное на левой боковой стенке злектрошкафа поз.23 (Рис.2) (вид со стороны электрошкафа). Подключение станка к питающей сети выполнить медным проводом сечением 1,5мм.

В случае необходимости выполнения заземления станка стальной шиной используется специальный болт, расположенный ниже вводного концевого соединения поз.24 (Рис.2).
