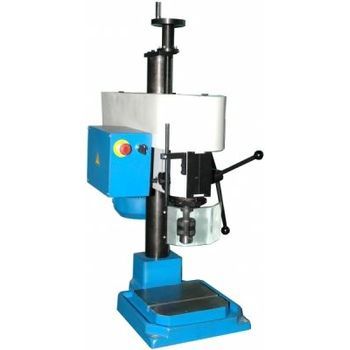

Настольный сверлильный станок ОСЗ СФ-1х07
Настольный сверлильный станок СФ-1х07 подходит для серийного или единичного производства деталей, метизов, рабочих инструментов, строительных конструкций, декоративных изделий из металла, а также ремонта узлов, деталей и запасных частей для машин и механизмов.
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Главным опорным и несущим элементом станка СФ-1х07 является основание с установленной на нем цилиндрической колонной, поверхность которой служит базой и направляющей для сверлильной головки. Перед началом обработки головку можно передвигать вверх и вниз по колонне, выбирая наилучшее расположение относительно заготовки.
Шпиндельный вал с инструментом приводится в действие электроприводом. Переключая скорости, можно выбрать одну из пяти частот вращения в диапазоне 320 - 2100 об/мин.
Осевое движение сверла в процессе обработки выполняется ручным механизмом подачи. Положение оси инструмента можно изменять смещением сверлильной головки на угол до 30° в обе стороны вокруг колонны.
Базовой поверхностью для обрабатываемой детали служит горизонтальная плоскость на основании станка. Т-образный паз предназначен для установки прижимных устройств под крепление заготовки или станочной оснастки.
Для настройки на заданную глубину сверления или иной обработки в станке предусмотрен ограничительный упор.
Станок комплектуется сверлильным патроном и установочной оправкой. В качестве дополнительной оснастки предлагаются два вида станочных тисков, тумба-подставка. Технологические возможности можно существенно расширить, приобретя различные виды резьбонарезных патронов и патронов для быстрой смены инструмента, переходных втулок и других приспособлений.
СФ-1х07 – простое, надежное и достаточно эффективное оборудование. В обработке отверстий по многим параметрам он не уступит станку напольного размещения, а по компактности и универсальности превосходит многие более сложные и дорогие модели.
|
Макс. Ø сверления (сталь), мм
|
23 |
|
Размеры раб. поверхности стола, мм
|
250 х 250 |
|
Диапазон скоростей шпинделя, об/мин
|
320-2100 |
|
Расстояние от оси шпинделя до колонны, мм
|
240 |
|
Ход пиноли шпинделя, мм
|
100 |
|
Конус шпинделя, Морзе
|
КМ3 |
|
Мощность двигателя, кВт
|
1.5 |
|
Напряжение питания, В
|
3x380 |
|
Габаритные размеры, мм
|
332 х 676 х 1005 |
|
Масса, кг
|
150 |
- Станок в сборе;
- Патрон 16В16 (ГОСТ8522);
- Оправка СФ-1.90.0.202.0.00 (для установки патрона);
- Ключ 7811-0004 НД2 Хим.окс.;
- Ключ 7811-0025 НД2 Хим.окс.;
- Паспорт
