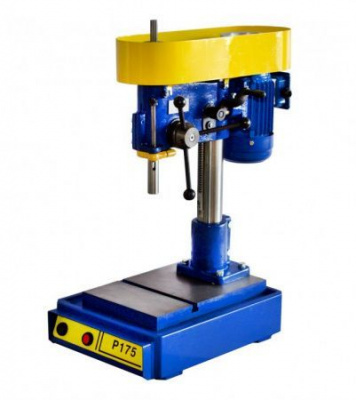

Настольный сверлильный станок Завод Р-175

Особенности

1. Рабочий стол с одним Т-образным пазом - основание станка, к которому жестко крепится вертикальная колонна с зубчатой рейкой;
2. Колонна - по которой с помощью рукоятки с зубчатым колесом перемещается сверлильная головка;
3. Сверлильная головка - наиболее сложная и точная часть станка. Головка перемещается по колонне на нужную высоту и при сверлении крепится с помощью зажима.

Шпиндель станка Р-175 получает пять скоростей вращения от пятиступенчатых шкивов привода, что обеспечивает свободный выбор скоростей резания из 550, 750, 1440, 2500, 3750 об/мин.

Отсчет глубины сверления производится по плоской шкале или упору.

Оригинальная конструкция натяжения ременной передачи позволяет быстро менять положение ремня на шкивах для получения нужной скорости резания.

Панель управления размещена на передней стенке основания.

Максимальный диаметр сверления за один проход в черновой стали согласно паспорта – 16 мм, минимальный диаметр при соблюдении точностных параметров – 2 мм.

Конец шпинделя сверлильного станка Р-175 - внутренний конус Морзе №1, D = 12,065 мм по ГОСТ 25557 (Конусы инструментальные). Чтобы установить на станок стандартный сверлильный патрон с укороченным конусом, необходимо установить оправку по ГОСТ 2682 (Оправки с конусом Морзе для сверлильных патронов).

Схема сверлильного станка с подвижным столом Р-175м

Схема сверлильного станка Р-175м

Установка состоит из станины 1 (рис. 1), подъемно-поворотного стола 3, шпиндельной бабки 13 и колонны 15.

На корпусе шпиндельной бабки расположены: панель управления 9, ограничитель глубины сверления 7, рукоятки подачи шпинделя 5, электродвигатель 12. Клиноременная передача ограждена кожухом с крышкой 8.

Шпиндель 6 смонтирован на шарикоподшипниках и получает вращение от электродвигателя 12 посредством клиноременной передачи 10. Подъемно-поворотный стол 3 перемещается вручную при ослаблении болта 2 и стяжки 14.

Конец шпинделя - наружный укороченный конус морзе КМ2, обозначение В16 по ГОСТ 9953 (Конусы инструментальные укороченные) - конус укороченный: D = 17,780 мм, длина конуса 37,0 мм.

Укороченному конусу В16 соответствует сверлильный трехкулачковый патрон 13-го типоразмера по ГОСТ 8522 (Патроны сверлильные трехкулачковые) с диапазоном зажима от 1 до 13 мм.

Пример условного обозначения сверлильного 3-х кулачкового патрона, типоразмера 13, с присоединительным конусным отверстием В16:

Электрооборудование и электрическая схема сверлильного станка Р-175

Электрическая схема сверлильного станка Р-175 и Р-175м
