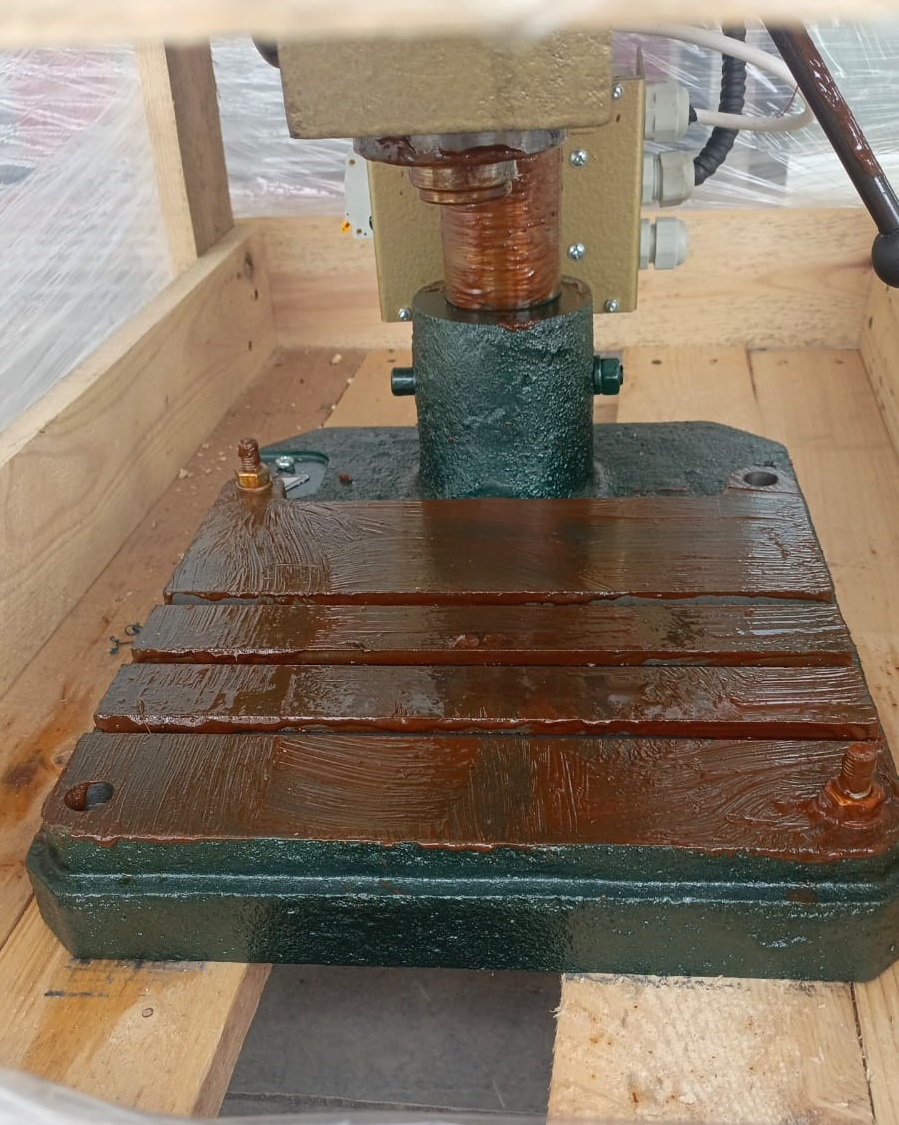

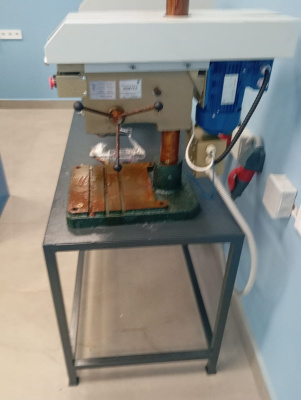

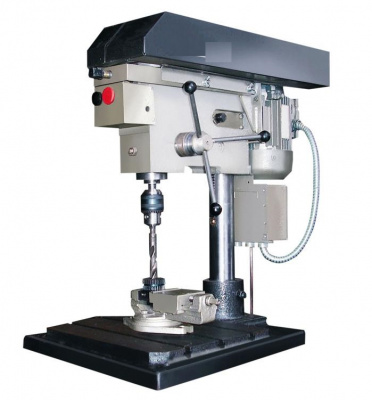

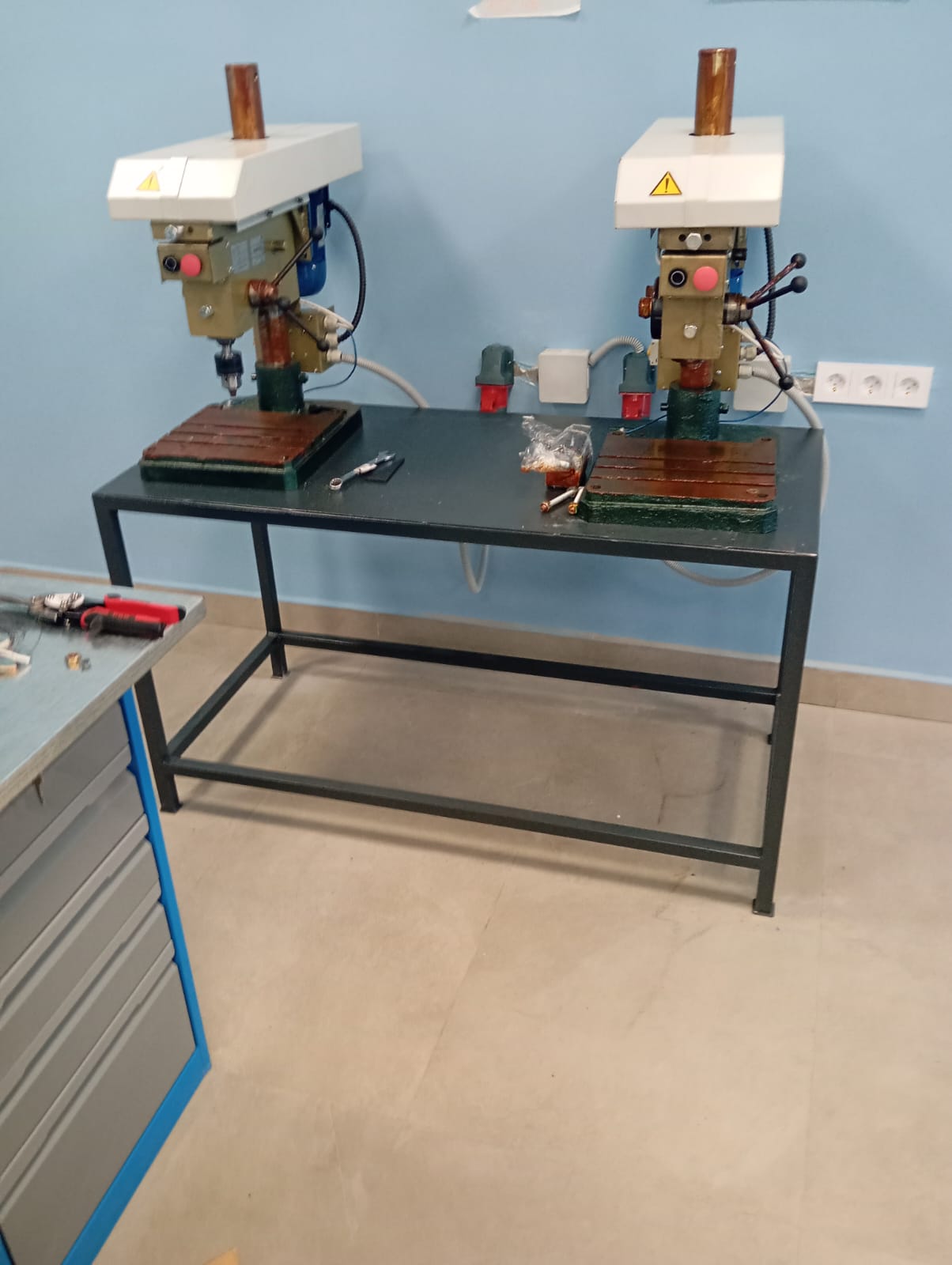

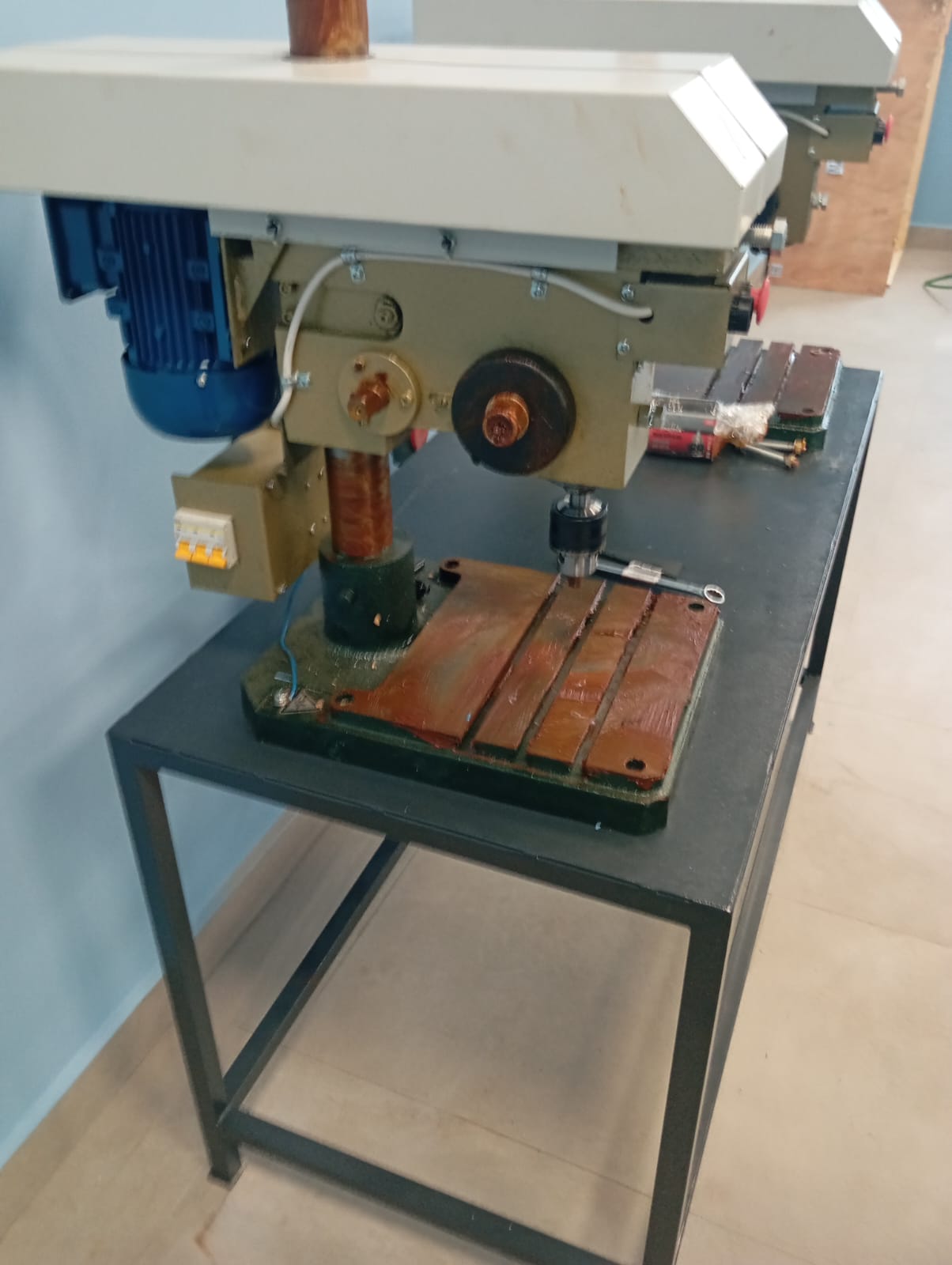

Настольный сверлильный станок Завод СНВШ-2

• НС-16-01 (СНВШ – 2) комплектуется патроном В16, что позволяет производить сверление отверстий от 2,0 до 16мм.
• Электросхема смонтирована на траверсе, что исключает попадание СОЖ на токоведущие цепи.
• Смена скоростей шпинделя производится при разведенном в «стороны» кожухе, что позволяет использование в помещениях, ограниченных по высоте (КУНГ, контейнерная мастерская, ЖД вагон).
• В случае отсутствия ограничений по высоте, либо использовании в конвейерных линиях, ход траверсы может быть увеличен вдвое, при сохранении основных параметров.

СНВШ-2 Габариты рабочего пространства сверлильного станка

Габариты рабочего пространства сверлильного станка СНВШ-2

СНВШ-2 Посадочные и присоединительные базы сверлильного станка

Шпиндель настольного сверлильного станка СНВШ-2

Состав настольно-сверлильного станка НС-16.01 (СНВШ-2)

1. Плита
2. Стойка
3. Рейка
4. Траверса
5. Кожух ременной передачи
6. Салазки электродвигателя
7. Планка тормозная
8. Винт зажимной
9. Винт натяжной
10. Пульт
11. Вал – шестерня реечная
12. Электродвигатель
13. Блок электроаппаратуры
14. Крышка
15. Пружина возвратная
16. Вал шестерня
17. Ручка перемещения пиноли
18. Лимб
19. Гайка-барашек
20. Шкив
21. Втулка шлицевая
22. Стакан
23. Шпиндель
24. Пиноль
25. Гайка специальная (с левой резьбой)
26. Кольцо
27. Сальник

Устройство настольного сверлильного станка СНВШ-2

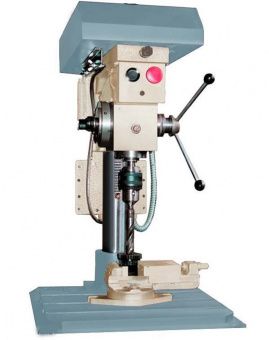

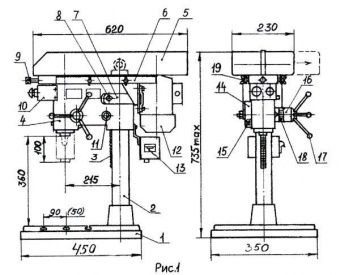

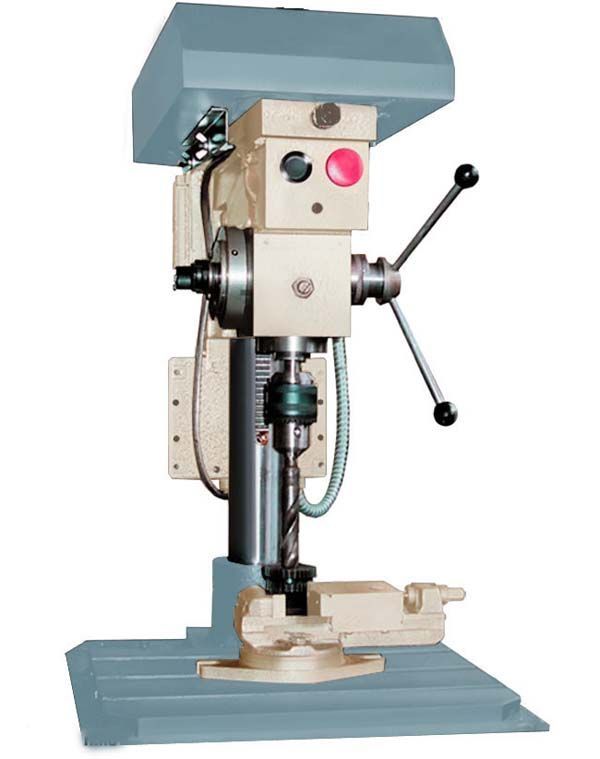

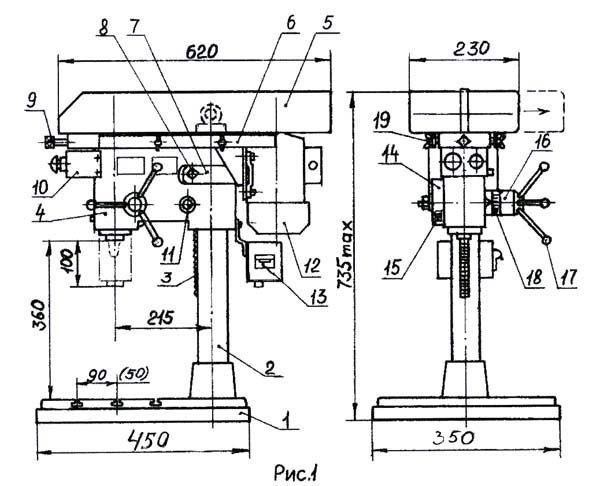

Конструктивно станок СНВШ-2 (рис.1,2,3) смонтирован на литой плите 1, на которой закреплена стойка 2 с рейкой 3.

По стойке перемещается с помощью вала – шестерни реечной 11 траверса 4. От самопроизвольного перемещения траверсы по стойке предохраняет планка тормозная 7, прижим которой регулируется винтом 8. В траверсе 4 размещен шпиндельный узел, состоящий из самого шпинделя 23 и пиноли 24.

Шпиндель 23 своим нижним концом закреплен через подшипники в пиноли 24 при помощи гайки 25 (с левой резьбой), кольца 26 и сальника 27. Верхним шлицевым концом шпиндель 23 через втулку 21 связан со шкивом 20 ременной передачи. Втулка 21 установлена с возможностью вращения через подшипники в стакане 22, жестко закрепленном на траверсе 4.

Пиноль 24 под воздействием вала-шестерни 16 через ручки 17 перемещается в траверсе. Отчет величины перемещения осуществляется по лимбу 18. Возврат пиноли 24 со шпинделем в верхнее положение осуществляется под воздействием пружины 15, которая своим внутренним концом связана с валом – шестерней 16, а наружным с крышкой 14, замыкающейся через шпонку на траверсе 4.

На траверсе 4 установлены, с возможностью перемещения под воздействием винта 9, салазки 6 с электродвигателем 12.

В блоке электроаппаратуры 13 размещены выключатель автоматический и пускатель магнитный.

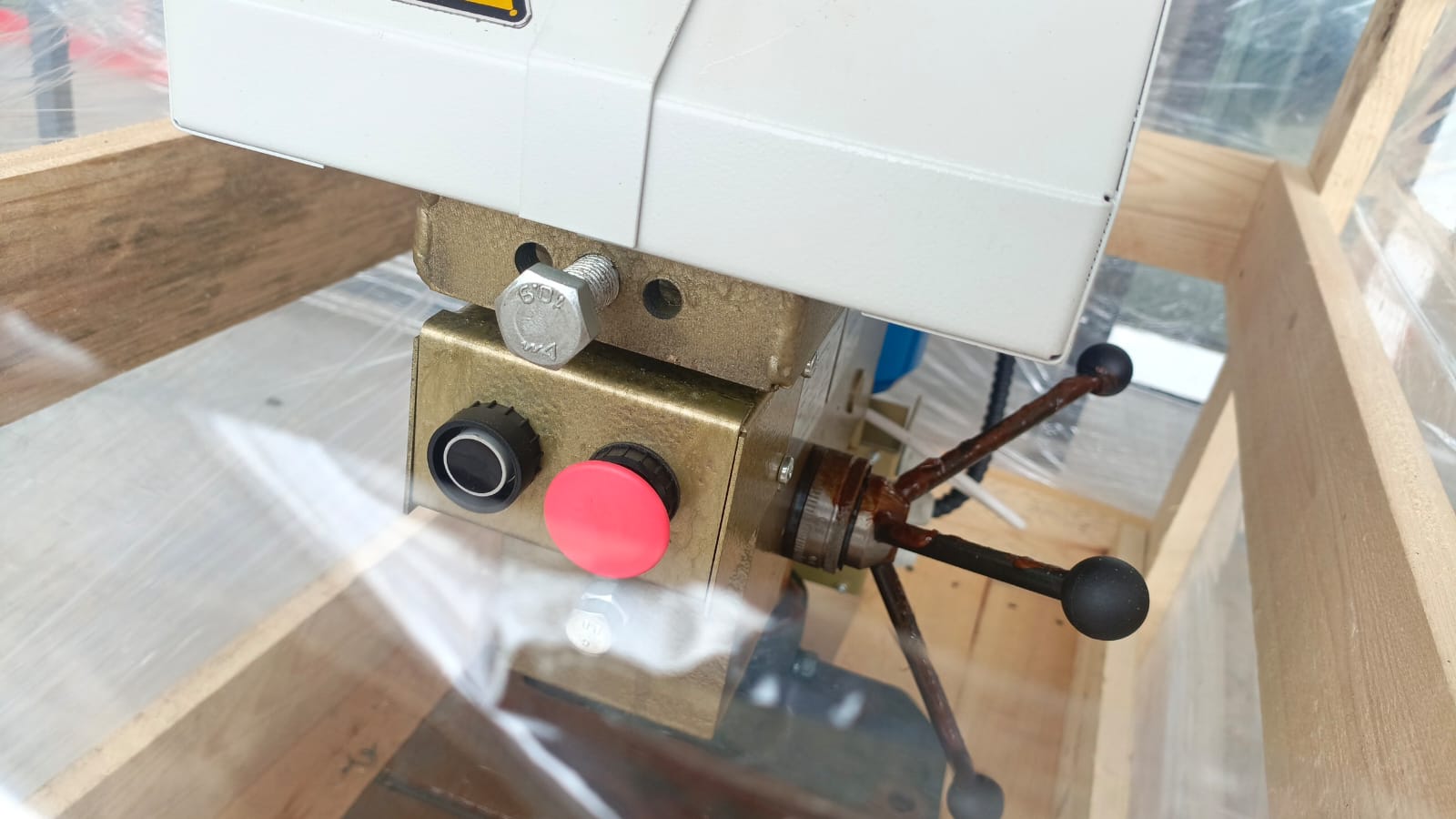

В пульте 10, закрепленном на траверсе 4, размещены кнопки «Пуск» и «стоп».

Кожух 5 клиноременной передачи состоит из двух съемных частей, закрепленных на траверсе при помощи гаек – барашек 19. Для переброса ремня на необходимую ступень шкивов достаточно снять одну из частей кожуха.

Конструктивно станки моделей НС-16 и СНВШ-2 отличаются размерами плиты и исполнением шпинделя (внутренний конус, или наружный конус).

Работа настольного сверлильного станка СНВШ-2

Включить станок в сеть выключателем в блоке 13, после пуска станка черной кнопкой включается электродвигатель 12. От электродвигателя вращение через клиноременную передачу, закрытую кожухом 5, передается на шпиндель в пиноли 24.

Пиноль перемещается при вращении вала-шестерни 16 при помощи рукоятки 17.

Отсчет вертикального перемещения при сверлении осуществляется по лимбу 18.

В конструкцию станка могут быть внесены изменения, не влияющие на его работоспособность, не отраженные в настоящей инструкции по эксплуатации.

Схема электрическая сверлильного станка СНВШ-2
