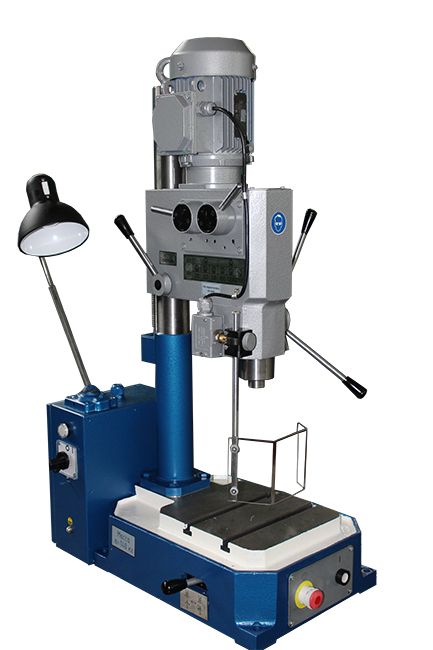

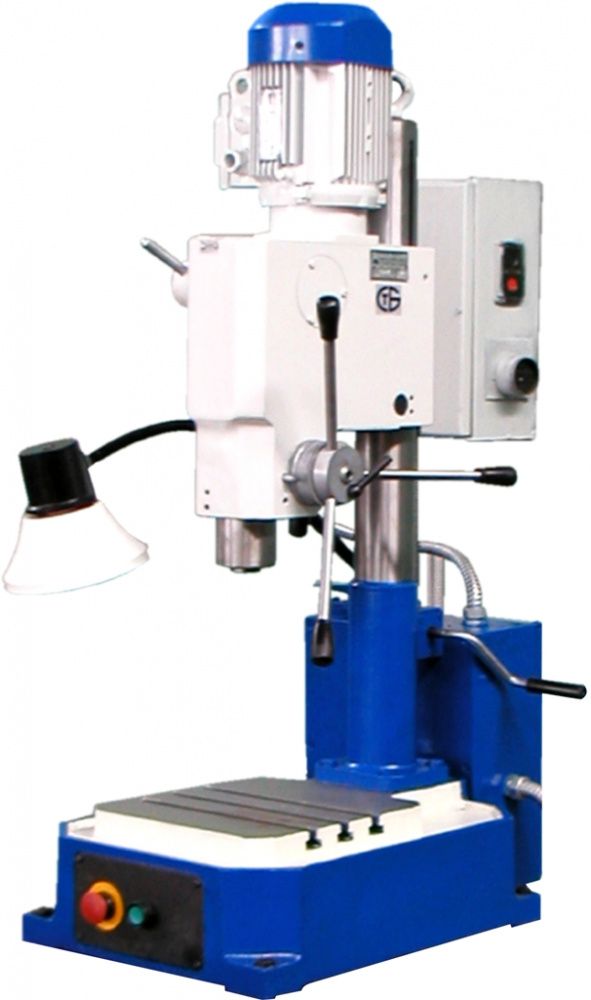

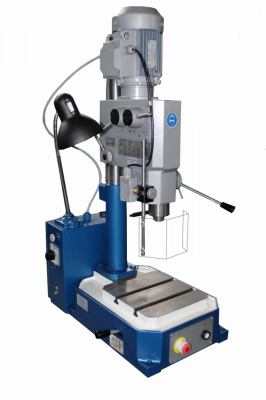

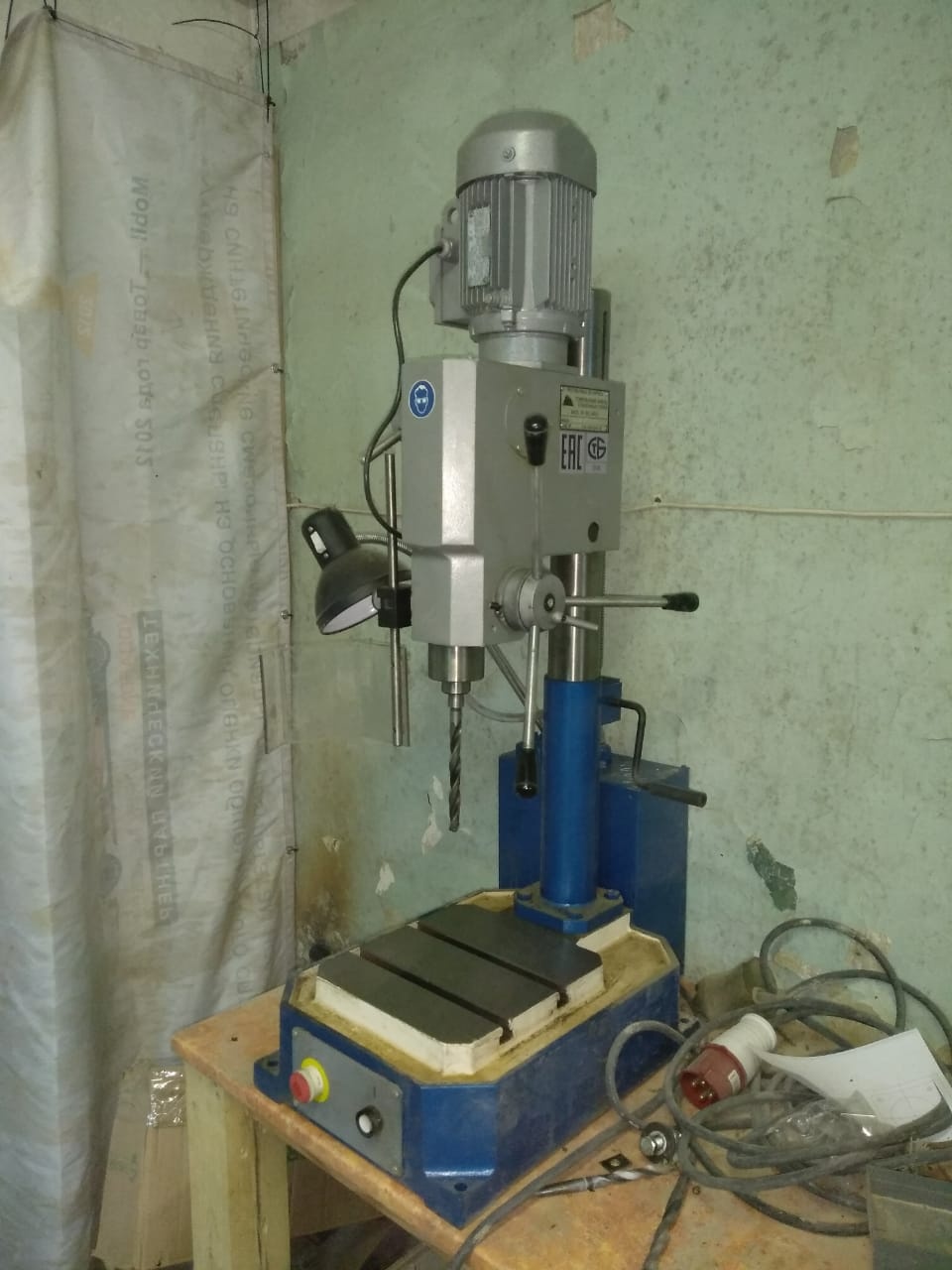

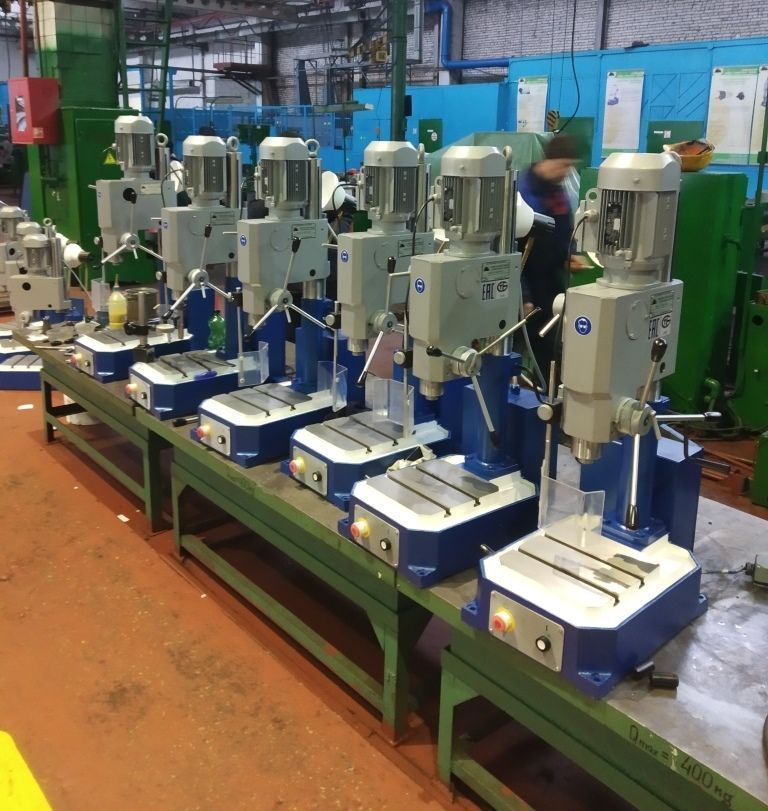

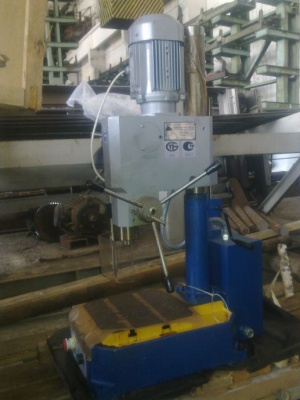

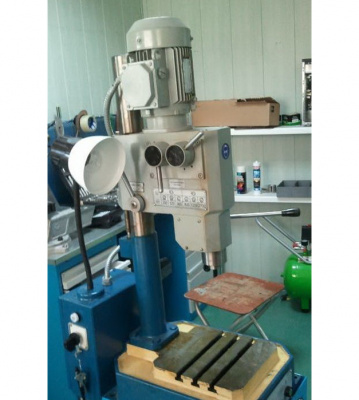

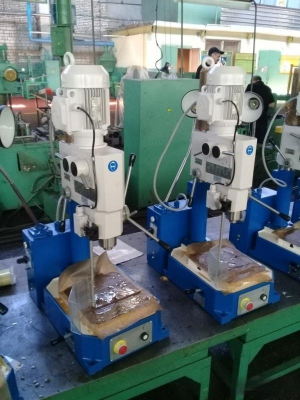

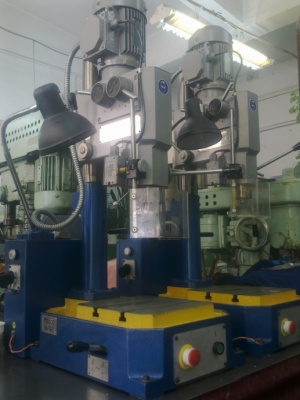

Настольный сверлильный станок ГЗСУ ГС2116КВ

Настольный сверлильный станок ГС2116КВ - сверлильные станки предназначены для обработки отверстий в мелких деталях. Простота конструкции обеспечивает легкость управления, надежность и долговечность станков. Отсчет глубины обработки производится по круглому лимбу штурвала. Станки позволяют выполнять следующие операции:

- сверления;

- зенкерования;

- развертывания;

- рассверливания

- нарезания резьб

Настольный сверлильный станок ГС2116КВ подходит для серийного или единичного производства деталей, метизов, рабочих инструментов, строительных конструкций, декоративных изделий из металла, а также ремонта узлов, деталей и запасных частей для машин и механизмов.

Шпиндель сверлильного станка ГС2116К

Шпиндель предназначен для передачи вращения инструменту, закрепленному в патроне, который устанавливается на конце шпинделя. Шпиндель монтируется в гильзе на подшипниках качения. Зубчатая рейка гильзы находится в постоянном зацеплении с зубчатым колесом штурвального устройства.

Для предотвращения самопроизвольного опускания шпинделя на валу штурвального устройства закреплена спиральная пружина.

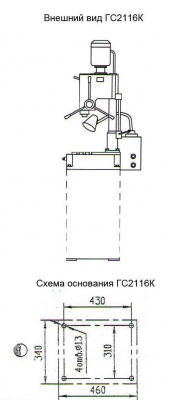

Расположение составных частей сверлильного станка ГС2116к

Расположение составных частей станка гс2116к

Спецификация составных частей сверлильного станка ГС2116К

1. Плита - 036.000.025-01
2. Колонна - 036.1000.000
3. Головка сверлильная (Шпиндельная бабка) - 036.3000.000
4. Механизм подъема сверлильной головки (Шпиндельной бабки) - 045.0020.000
5. Система охлаждения инструмента - 036.4000.000
6. Тумба - 036.6000.000
7. Электрооборудование - 036.1800.000

Перечень органов управления сверлильным станком ГС2116К

1. Кнопка "Стоп"
2. Кнопка включения вращения шпинделя
3. Рукоятка переключения соростей
4. Рукоятка перемещения гильзы шпинделя
5. Рукоятка зажима шпиндельной бабки на колонне
6. Рукоятка перемещения сверлильной головки (шпиндельной бабки)
7. Рукоятка механизма реверса
8. Переключатель охлаждения
9. Переключатель освещения
10. Рукоятка вводного переключателя

Кинематическая схема сверлильного станка ГС2116К

Кинематическая схема станка содержит три кинематические цепи: вращения шпинделя, ручной подачи и перемещение шпиндельной бабки по колонне.

Сверлильная головка представляет собой литой корпус, в котором расположены коробка скоростей и механизм подачи шпинделя, механизм переключения скоростей и механизм зажима корпуса на колонне.

Вращение электродвигателя М передается через муфту и коробку скоростей на вал шпинделя.

Коробка скоростей имеет три вала с закрепленными на них зубчатыми колесами.

На двух валах установлены подвижные 2-х и 3-х венцовые блоки зубчатых колес на третьем промежуточном валу установлены четыре неподвижных зубчатых колеса.

Шпиндель смонтирован в пиноли на 3-х радиальных подшипниках высокого класса точности.

Электрооборудование и электрическая схема сверлильного станка ГС2116К

На станке ГС2116К установлен один асинхронный электродвигатель мощностью 0,75 кВт для привода шпинделя.

В станке применяются следующие величины напряжений переменного тока:

• силовая цепь ~380 ± 10% В, 50 ± 2% Гц;
• цепь освещения ~24 ± 10%В, 50 ± 2% Гц

По классу защиты от поражения электрическим током, электрооборудование относится к I классу по ГОСТ 12.2.007.0-75
