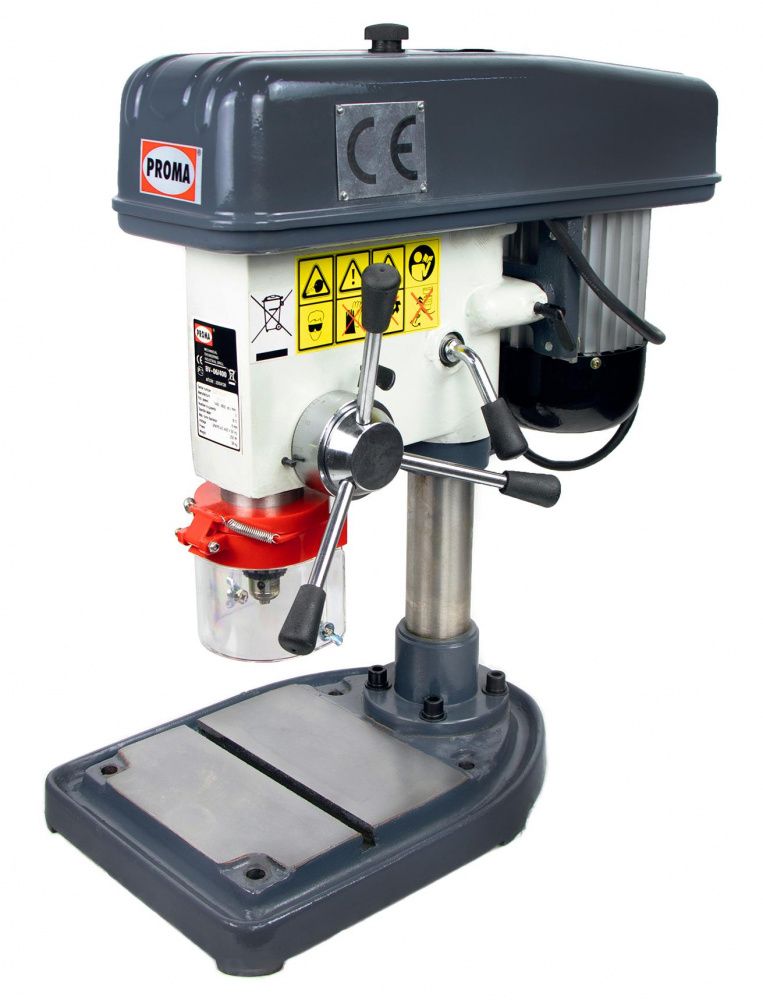

Настольный сверлильный станок Proma BV-06/400

Настольный сверлильный станок BV-06/400 -  сверлильный станок, который широко используется для сверления небольших отверстий в металлических изделиях. Возможна также обработка уже готовых отверстий маленького диаметра.

Настольный сверлильный станок применяется как на крупных предприятиях, так и в условиях небольших мастерских. Максимальный диаметр сверления составляет 6 миллиметров.

Изменение оборотов сверла проводится с помощью клинового ремня

Настольный сверлильный станок BV-06/400 имеет ряд особенностей

• Анкерные отверстия в основании
• Станок имеет три различных скорости
• Устойчивая массивная конструкция
• Регуляция оборотов клиновым ремнем

Потребляемая мощность станка BV-06/400 составляет 370 Вт. Станок компактный – его высота составляет 605 мм. Вес устройства – 38 кг.

Настольный сверлильный станок BV-06/400  легко устанавливается на рабочий стол или другую поверхность. С его помощью можно сверлить, зенковать, развертывать и проводить ряд других работ. Используется ремонтными мастерскими, на серийном производстве, в средних и малых цехах.

Настольный сверлильный станок BV-06/400 не требует особых условий для хранения, обслуживания и эксплуатации. Поставляется в уже готовом, собранном виде. В комплектацию входит защитный экран, сверлильный станок, ключ для зажима сверла.

Описание станка BV-06/400

1. Крышка.
2. Двигатель.
3. Зажимной болт двигателя.
4. Зажимной болт для установки высоты коробки шпинделя.
5. Опорное кольцо.
6. Ручка подачи шпинделя.
7. Опора.
8. Чугунное основание.
9. Т – образный паз, 12 мм.
10. Болт для крепления к столу (нет в комплекте поставки).
11. Защитный экран.
12. Шпиндель.
13. Стопорный болт для установки глубины сверления.
14. Панель управления.
15. Коробка шпинделя.

МОНТАЖ И УСТАНОВКА

1.Установочные размеры основания станка.

Внимание! Несоблюдение условий установки может привести к непредвиденному смещению станка или частей его конструкции, и в дальнейшем к его повреждению.

УПРАВЛЕНИЕ

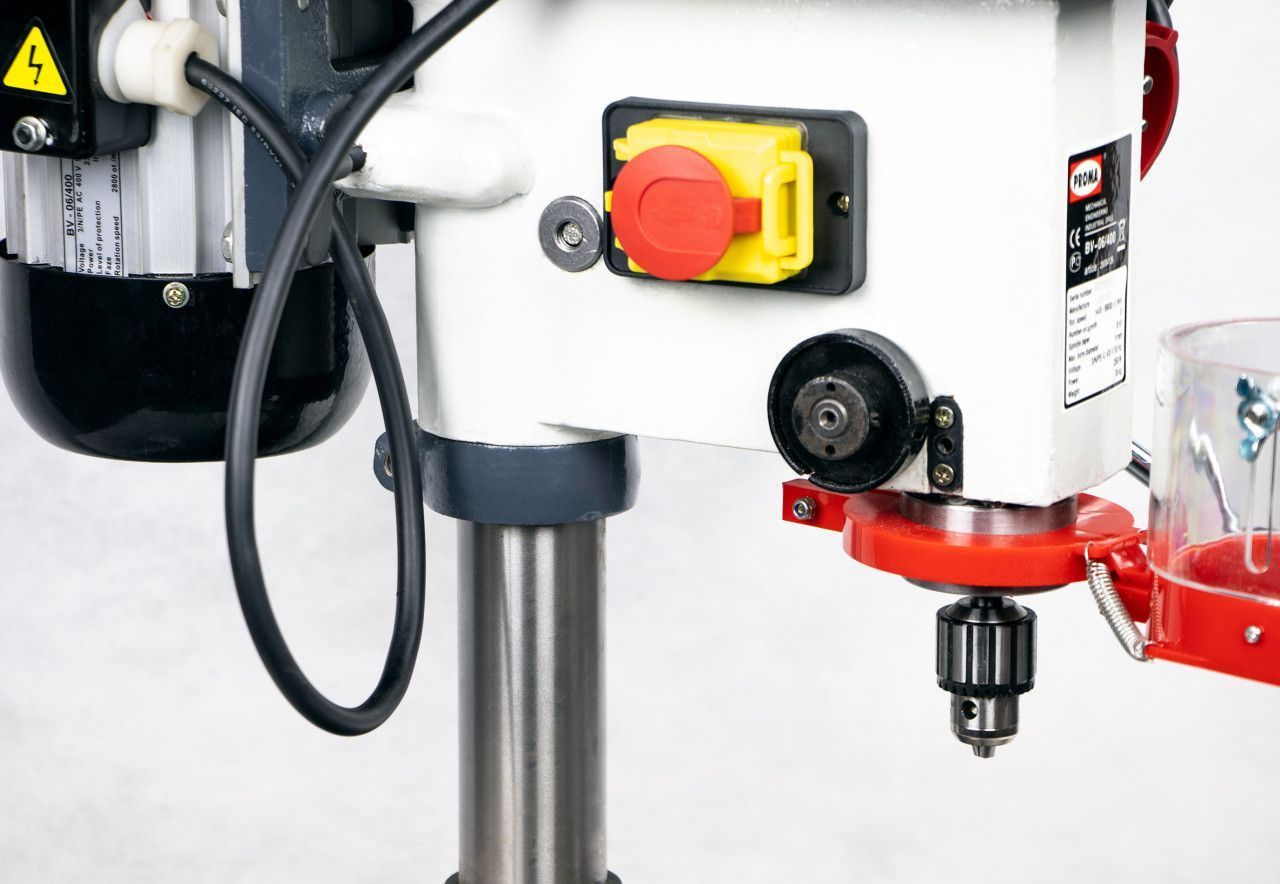

Вращение шпинделя включается с помощью нажатия зелёной кнопки 1, а выключается нажатием красной кнопки 2. В целях повышения безопасности станок снабжен кнопкой СТОП 3 с замком. Кнопка используется как кнопка аварийной остановки.

УСТАНОВКА СКОРОСТИ ВРАЩЕНИЯ ШПИНДЕЛЯ

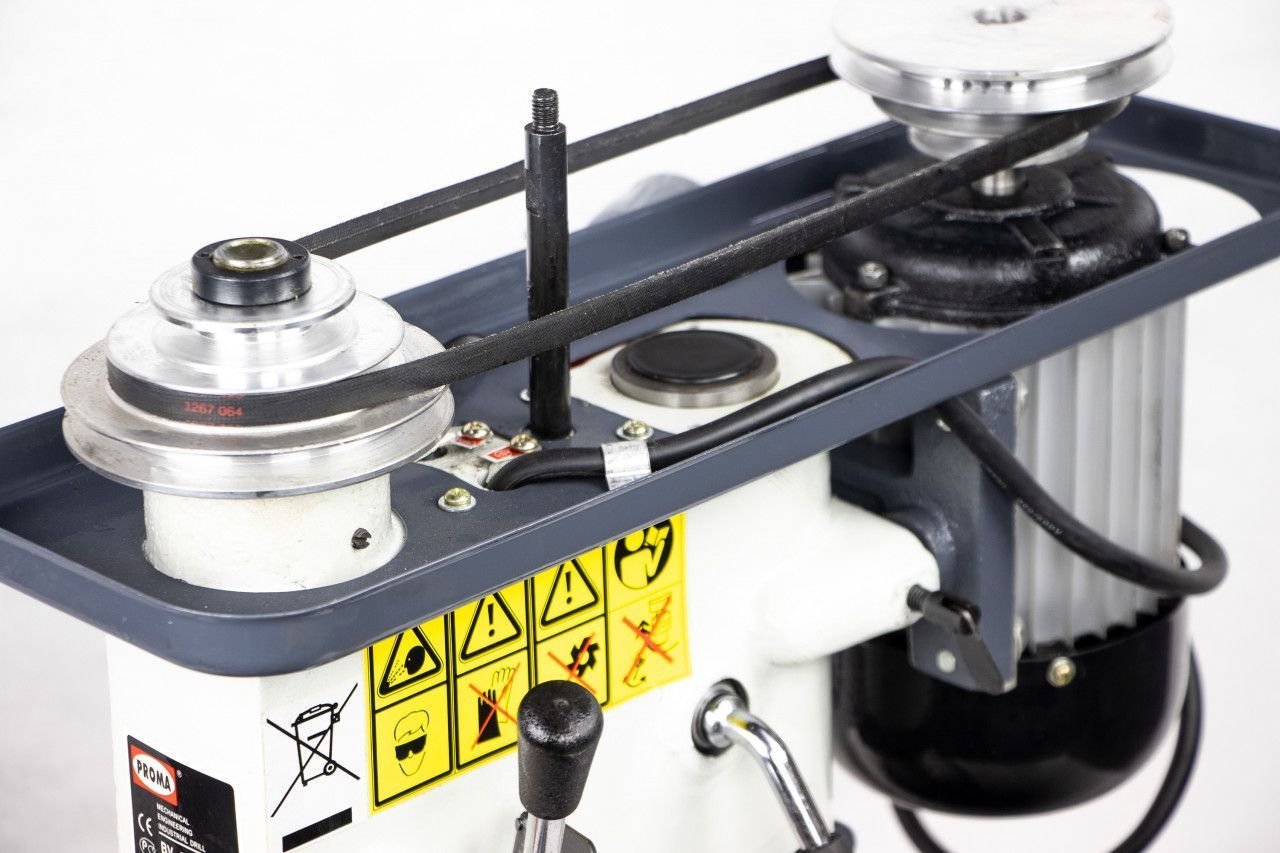

НАТЯЖЕНИЕ КЛИНОВЫХ РЕМНЕЙ

Правильное натяжение клиновых ремней обеспечивает их долговечность. Отпустите болты 1 фиксации подмоторной плиты (второй болт с другой стороны шпиндельной бабки). После выбора скорости вращения шпинделя и устаовки клиновых ремней необходимо путем перемещения подмоторной плиты натянуть ремни, после этого зафиксировать подмоторную плиту болтами 1. Натяжение клиновидного ремня должно быть таким, чтобы после нажатия на ремень межу шкивами с усилием 2кг на клиновой ремень он прогибался на 1см.

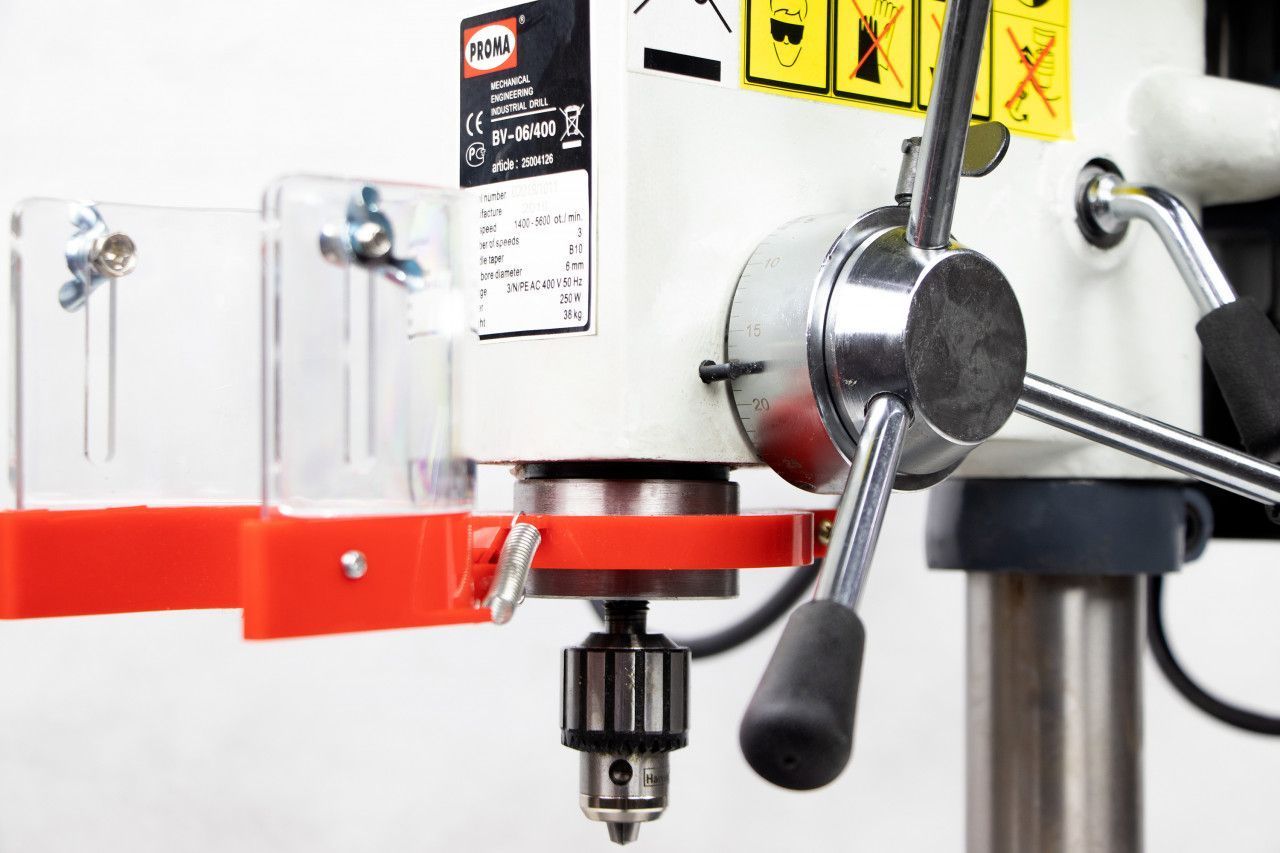

НАЛАДКА ГЛУБИЫ СВЕРЛЕНИЯ

Поворотом рукоятками доведите сверло до поверхности обрабатываемой детали и засверлите на глубину конусной заточки сверла. Ослабьте зажимной болт 1 и установите шкалу 3, на требуемую глубиу сверления. После этого затяните зажимной болт 1.

1. Зажимной болт

2. Риска

3. Шкала

4. Обрабатываемая заготовка

5. Подкладка

Регулировка высоты шпиндельной бабки

Перед опусканием шпиндельной бабки необходимо проверить зажим шпиндельной бабки (рукоятка 1), шпиндельная бабка должна быть зажата. Ослабьте зажимной болт 2 опорного кольца. Опустите опорное кольцо на необходимую высоту, затяните зажимной болт 2. Ослабьте, придерживая шпиндельную бабку, рукоятку 1. Переместите шпиндельную бабку до опорного кольца и зажмите шпиндельную бабку рукояткой 1. Подъем шпиндельной бабки производите в обратном режиме.

ЭЛЕКТРООБОРУДОВАНИЕ

1. Электрическая схема

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ (BV 06/400)
