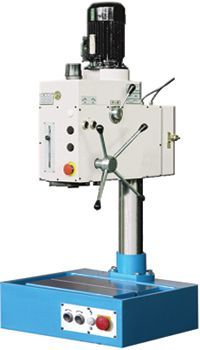

Настольный сверлильный станок Machinery 2С125-1

Принцип работы и особенности конструкции станка

Промышленный вертикальный сверлильный станок 2С125 способен сверлить отверстия от Ø 3 до Ø 25 мм и нарезать резьбу от М3 до М33 в стали 45. Вес станка 430 кг.

Шпиндель получает 9 скоростей вращения (90...1400 об/мин) через коробку скоростей от электродвигателя мощностью 1,5 кВт.

Наибольшая глубина сверления за один установ - 150 мм, наибольшая высота заготовки - 500 мм.

Конец шпинделя станка 2С125 выполнен по ГОСТ 25557 (Конусы инструментальные), конус Морзе 3, степень точности АТ8.

Обработка производится быстрорежущим и твердосплавным инструментами в деталях из различных конструкционных материалов.

Станки используются для работы в условиях единичного, мелкосерийного и серийного производства в ремонтных и сборочных цехах.

Реверсирование электродвигателя главного движения позволяет производить на станках нарезание резьбы машинными метчиками.

Растачивание отверстий, в том числе расположенных на расстояниях с допусками по 11 квалитету, производится на станках мод. 2С125, 2С125-04.

Обработка производится быстрорежущим и твердосплавным инструментами в деталях из различных конструкционных материалов.

Станки используются для работы в условиях единичного, мелкосерийного и серийного производства в ремонтных и сборочных цехах.

Реверсирование электродвигателя главного движения позволяет производить на станках нарезание резьбы машинными метчиками.

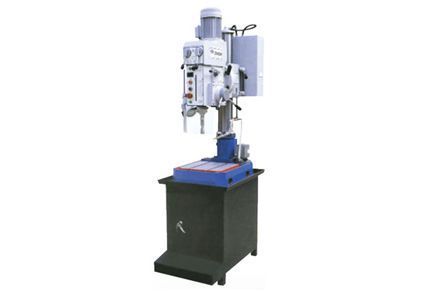

Станок 2С125 вертикально-сверлильный на круглой колонне, с ручным управлением, предназначен для выполнения всех видов сверлильных работ: сверления, рассверливания, зенкерования, зенкования, развертывания.

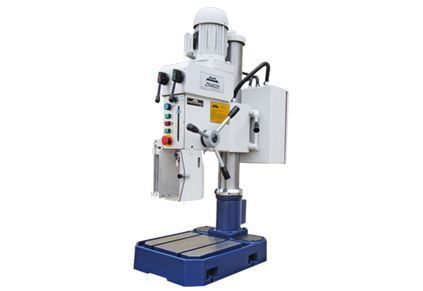

Станок 2С125-01 укороченная версия станка 2С125 - настольная версия станка 2С125 и может использоваться в небольших цехах и мастерских.

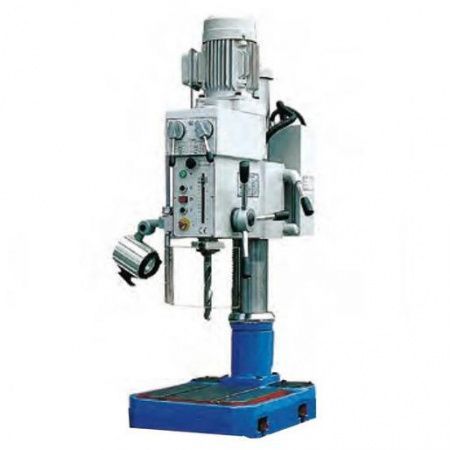

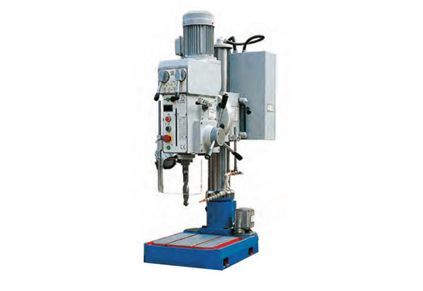

Станок 2С125-04 вертикально-сверлильный на круглой колонне, с автоматической подачей шпинделя, предназначен для выполнения всех видов сверлильных работ: сверления, рассверливания, зенкерования, зенкования, развертывания.

Вид климатического исполнения — УХЛ4 или ТЗ по ГОСТ 15150—69.

Класс точности станков модели 2С125, 2С125-04 — Н по ГОСТ 8—82Е.

Габарит рабочего пространства сверлильного станка 2С125-01 (2С125-1)

Категория размещения 4 по ГОСТ 15150-69.
