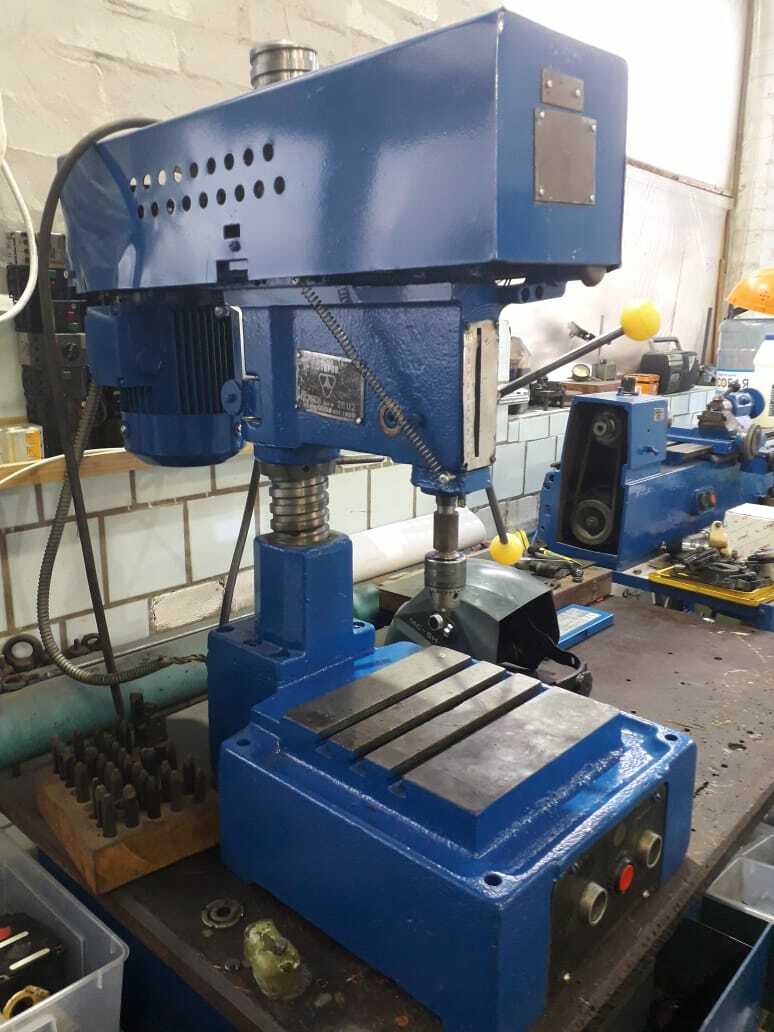

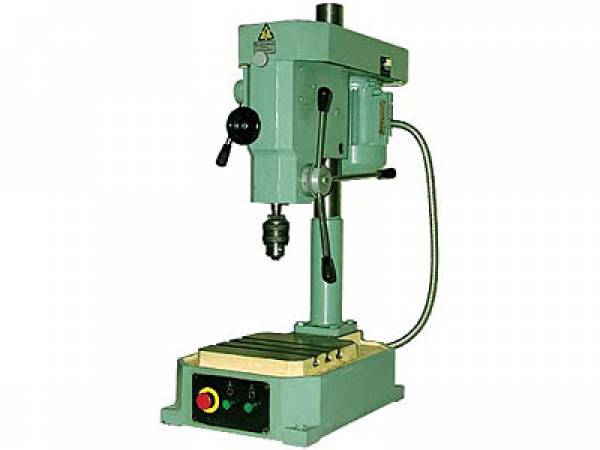

Настольный сверлильный станок Завод 2Н112
Сверлильный настольный станок 2Н112 предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.
Отсчет глубины сверления производится по плоской шкале или упору.
Оригинальная конструкция натяжения ременной передачи позволяет быстро менять положение ремня на шкивах для получения нужной скорости резания.
Использование тумбы для установки станка 2Н112 дает возможность для сверления торцов длинных деталей, например валов. Диаметр вала — до сто двадцати миллиметров, длина — до тысячи миллиметров.
Сверлильный станок 2Н112 позволяет выполнять следующие операции:
- сверление
- зенкерование
- развертывание
- рассверливание
- нарезание резьб
Шпиндель станка 2Н112 получает 7 скоростей вращения от 4-х ступенчатых шкивов привода, что обеспечивает выбор скоростей резания в диапазоне от 500 до 4000 об/мин.
Конец шпинделя - наружный укороченный конус морзе КМ2, обозначение В18 по ГОСТ 9953 (Конусы инструментальные укороченные) - конус укороченный: D = 17,780 мм, длина конуса 37,0 мм.
Укороченному конусу В18 соответствует сверлильный трехкулачковый патрон 16-го типоразмера по ГОСТ 8522 (Патроны сверлильные трехкулачковые) с диапазоном зажима от 3 до 16 мм.
|
Макс. Ø сверления (сталь), мм
|
12 |
|
Размеры раб. поверхности стола, мм
|
250 х 250 |
|
Потребляемая мощность, кВт
|
0,6 |
|
Габаритные размеры, мм
|
785 х 465 х 795 |
|
Масса, кг
|
2Н112 |
