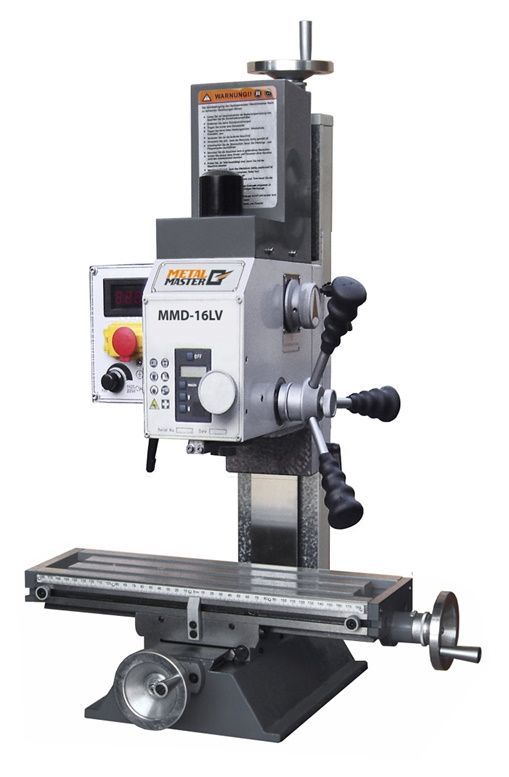

Сверлильно-фрезерный станок Metal Master MMD-16LV

Конструкция станка METAL MASTER MMD - 16LV предоставляет возможность поворота головки на угол до 90 градусов, что позволяет обрабатывать взаимно перпендикулярные (или находящиеся под определенным углом) плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.

Крестообразный стол перемещается по направляющим типа "ласточкин хвост", регулируемые клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений.

Сверлильно-фрезерные станки используются как правило для сверления глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, нарезания внутренних резьб, вырезания дисков из листового материала. На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси.

Станок представляет собой массивную жесткую конструкцию, состоящую из подвижной фрезерной головки, направляющих, подвижного рабочего стола.

Фрезерная головка может наклоняться вокруг продольной оси вправо и влево ± 90°. Угол поворота отображается на линейке.

Все рукоятки оснащены четкими и удобными лимбами.

Ручка управления 2 диапозонов скоростей шпинделя.

Рабочий стол фрезерного станка перемещается вдоль осей X, Y. Передвижение стола осуществляется по направляющим типа «ласточкин хвост»..

Максимальный ход пиноли - 50 мм.

Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом.

Вертикальный шпиндель снабжен звездчатой рукояткой.

Рабочий стол оснащен Т - образными пазами для установки прижимного оборудования.

Положение стола по каждой оси фиксируется стопорными ручками.

Преимущества:

• Мощный двигатель, рассчитанный на непрерывную работу
• Привод главного движения станка реализует вращение шпинделя в 2 диапазонах от 50 до 2250 об/мин, количество оборотов шпинделя в данных границах выбирается бесступенчато путем поворота соответствующей ручки на корпусе станка
• Линейные перемещения пиноли отображаются на хорошо читаемых линейках с миллиметровой шкалой, а также дублируются на цифровом индикаторе
• Большой прецизионный крестовый стол
• Контроль за числом оборотов шпинделя осуществляется посредством специального дисплея. Данная возможность позволяет точно подобрать необходимый режим резания и максимально эффективно вести процесс обработки
• Наклон фрезерной головки ± 90°
• Точное перемещение пиноли шпинделя
• Прочная чугунная стойка
