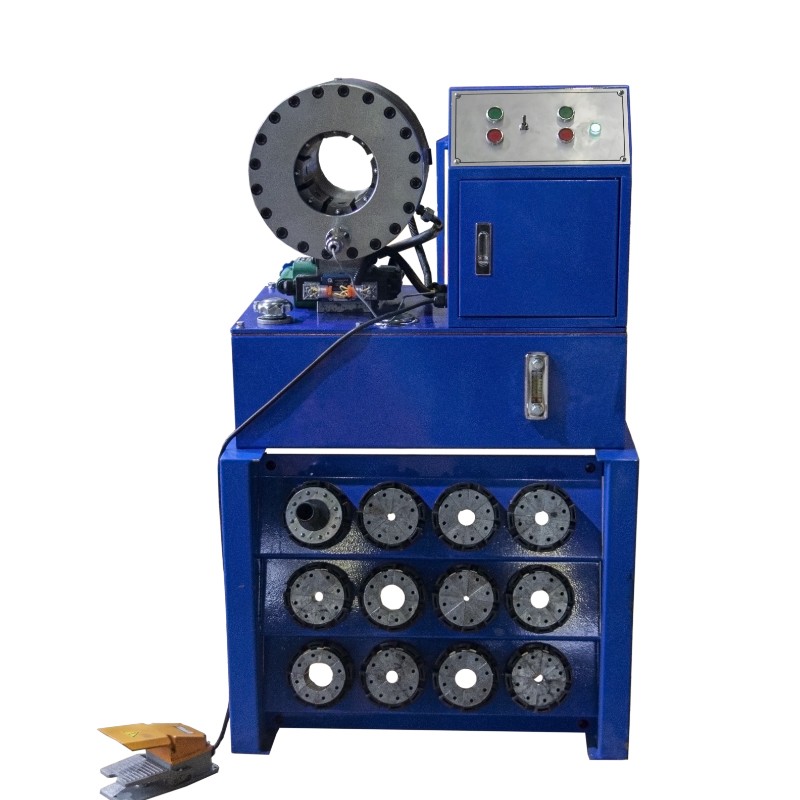

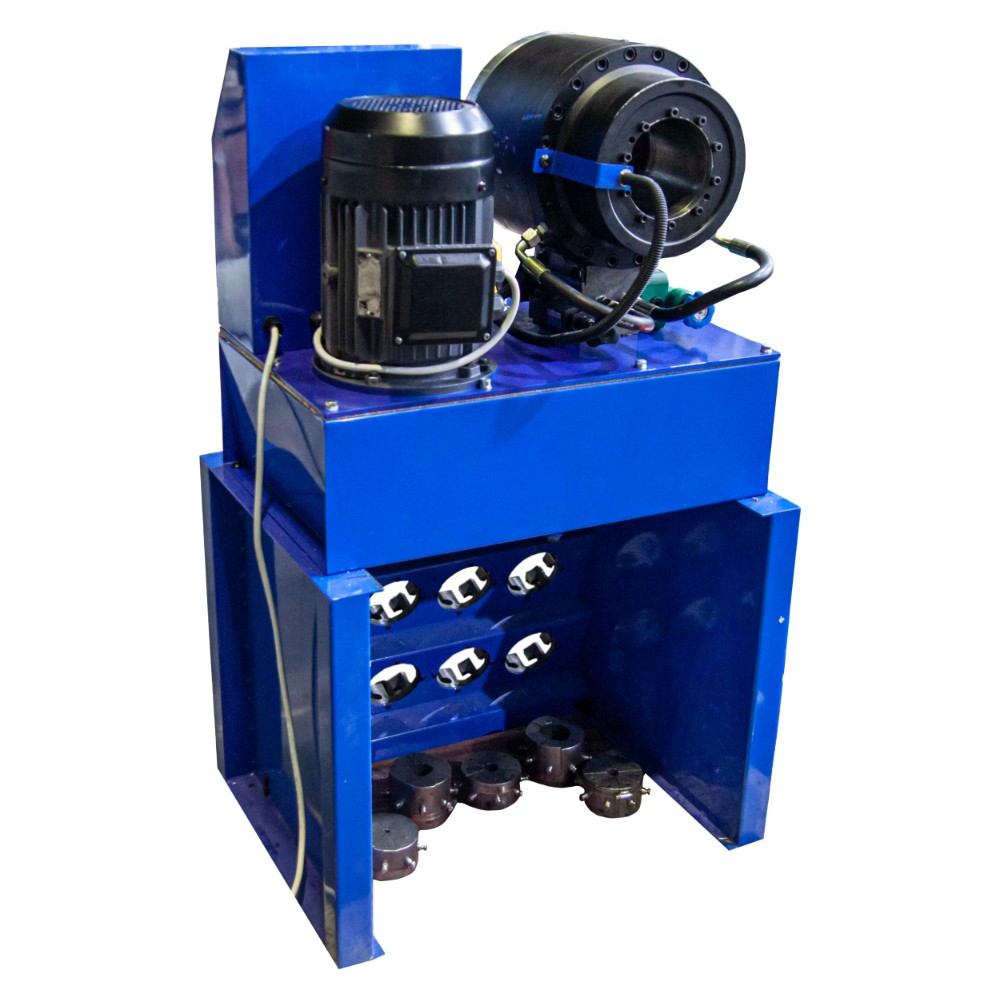

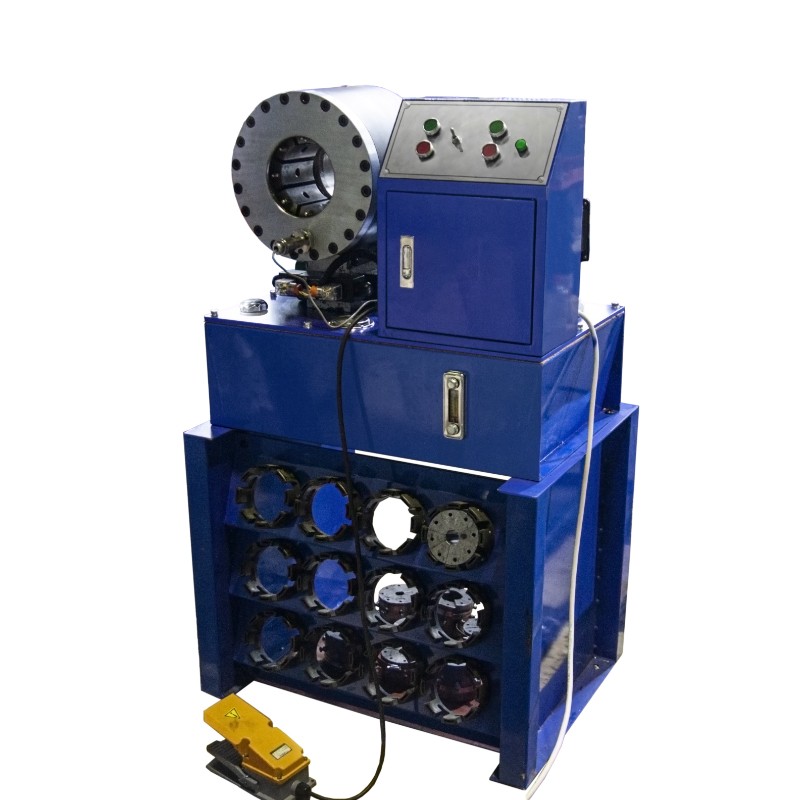

Опрессовочный станок Mashi MK-85
Станок предназначен для опрессовки наконечников на рукавах высокого давления.
Станок производит опрессовку РВД при помощи встроенного гидронасоса с электрическим приводом.
1 – стойка;
2 – гидравлический бак;
3 – электрошкаф с блоком управления;

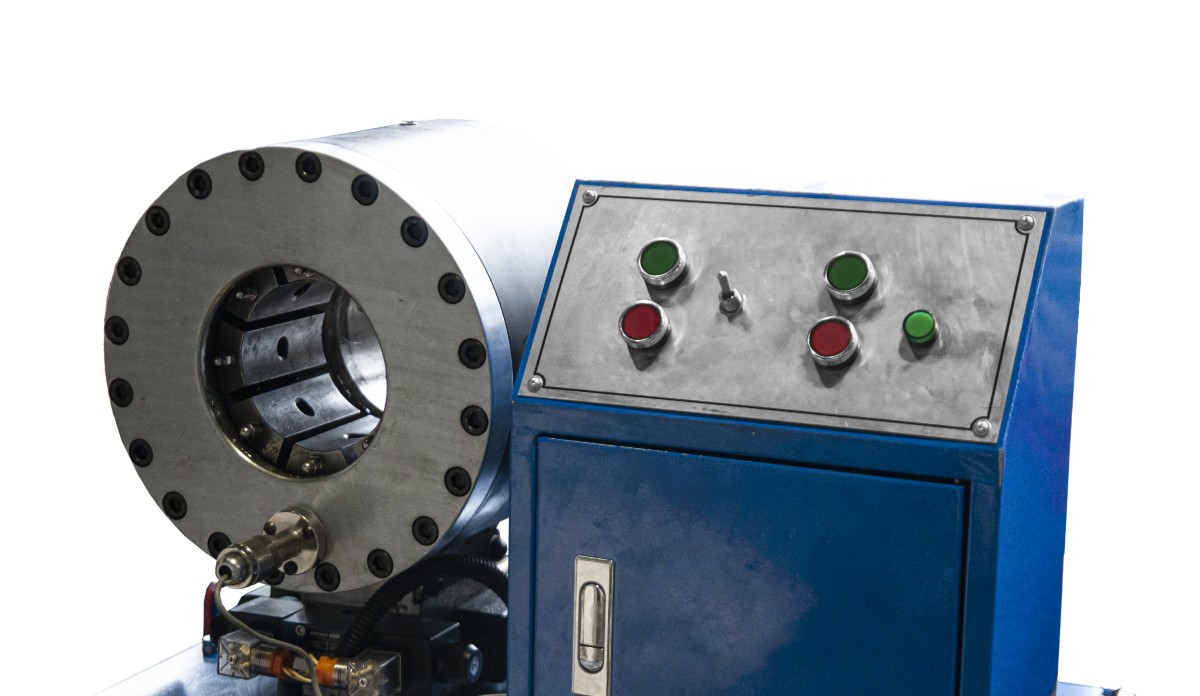

4 – панель управления;
5 – голова для обжима;
6 - подвижные матрицы;
7 – лимб для точной регулировки обжимки;
8 – электромагнитный клапан;
9 – клапан регулировки подачи РЖ;
10 – индикатор уровня масла;
11 – наборы сменных кулачков;
12 – экстрактор;
13 – вилка для подключения станка источнику электроэнергии;
14 – педаль управления;
15 – таблица кулачков.
Основными составными частями станка являются: стойка (1), на которой установлены гидробак (2), обжимная головка (2) и электрошкаф (3) с блоком управления (4), на передней стенке которого расположена панель управления (4). Непосредственный процесс обжима осуществляется с помощью педали управления (14). Обжимная головка (5) состоит из гидроцилиндра, в конической внутренней части которого перемещаются матрицы (6) со сменными кулачками (11).
При подаче гидравлической жидкости в поршневую полость гидроцилиндра обжимной головки происходит радиальное перемещение сменных кулачков к центру пространства между ними, в которое вставлен рукав с обжимаемым фитингом, и вследствие этого происходит обжим втулки РВД.
При сбросе давления в гидросистеме, кулачки сменные разжимаются и возвращаются в исходное положение.
|
Сила сжатия, т
|
360 |
|
Макс. Ø опрессовки, мм
|
6-51 |
|
Макс. Ø рукава, мм
|
1/4-2" |
|
Объем гидробака, л
|
50 |
|
Потребляемая мощность, кВт
|
4 |
|
Габаритные размеры, мм
|
710x540x1250 |
|
Масса, кг
|
280 |
