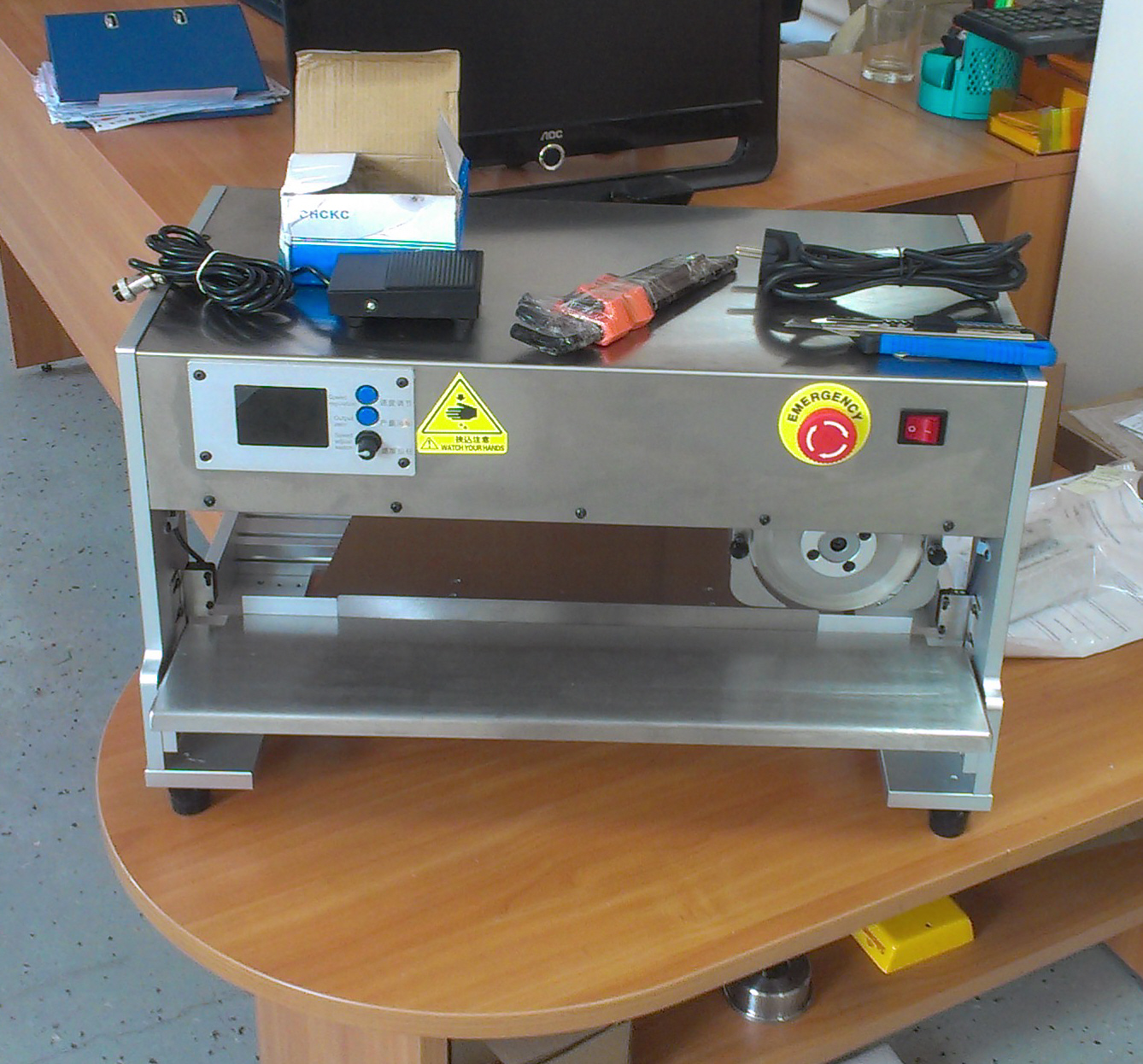

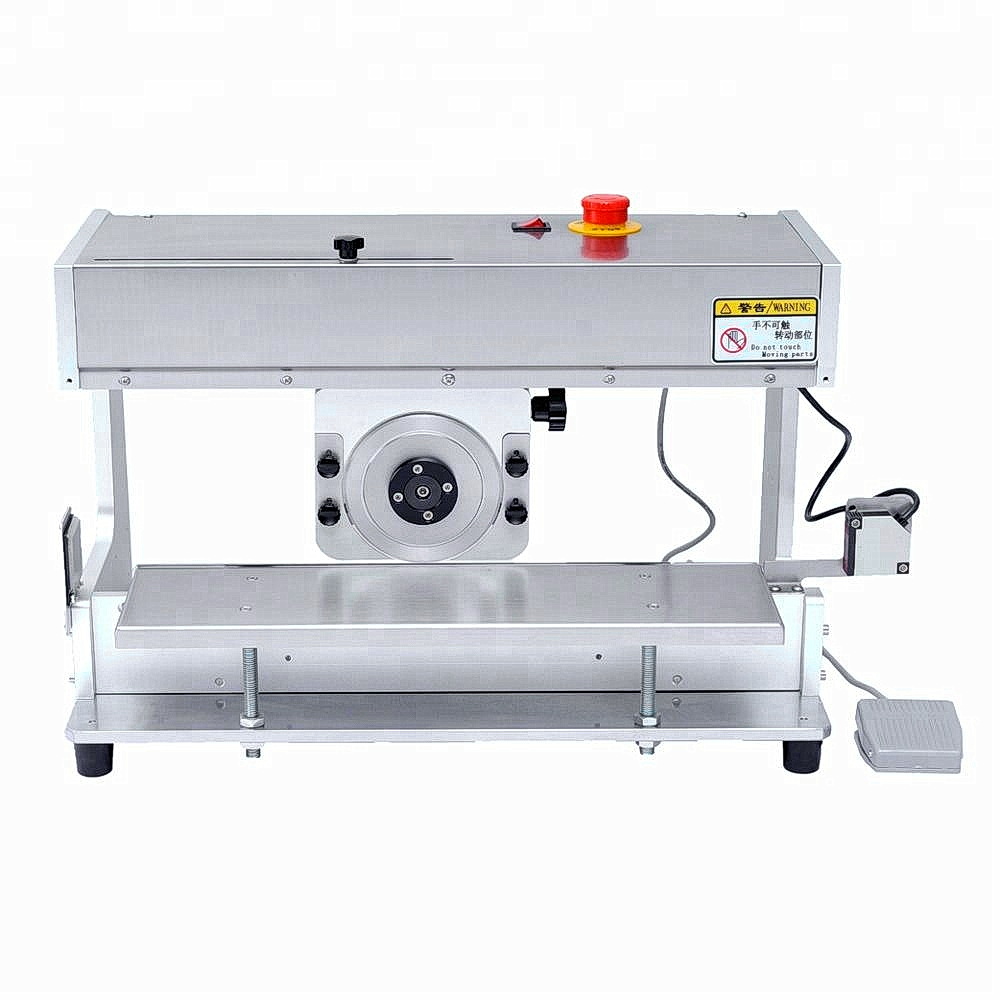

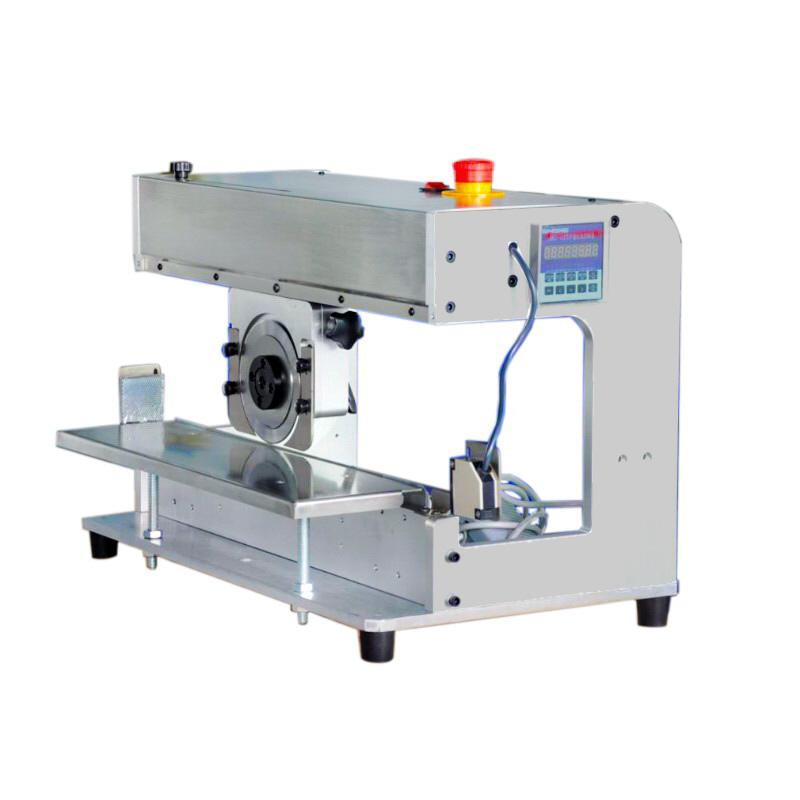

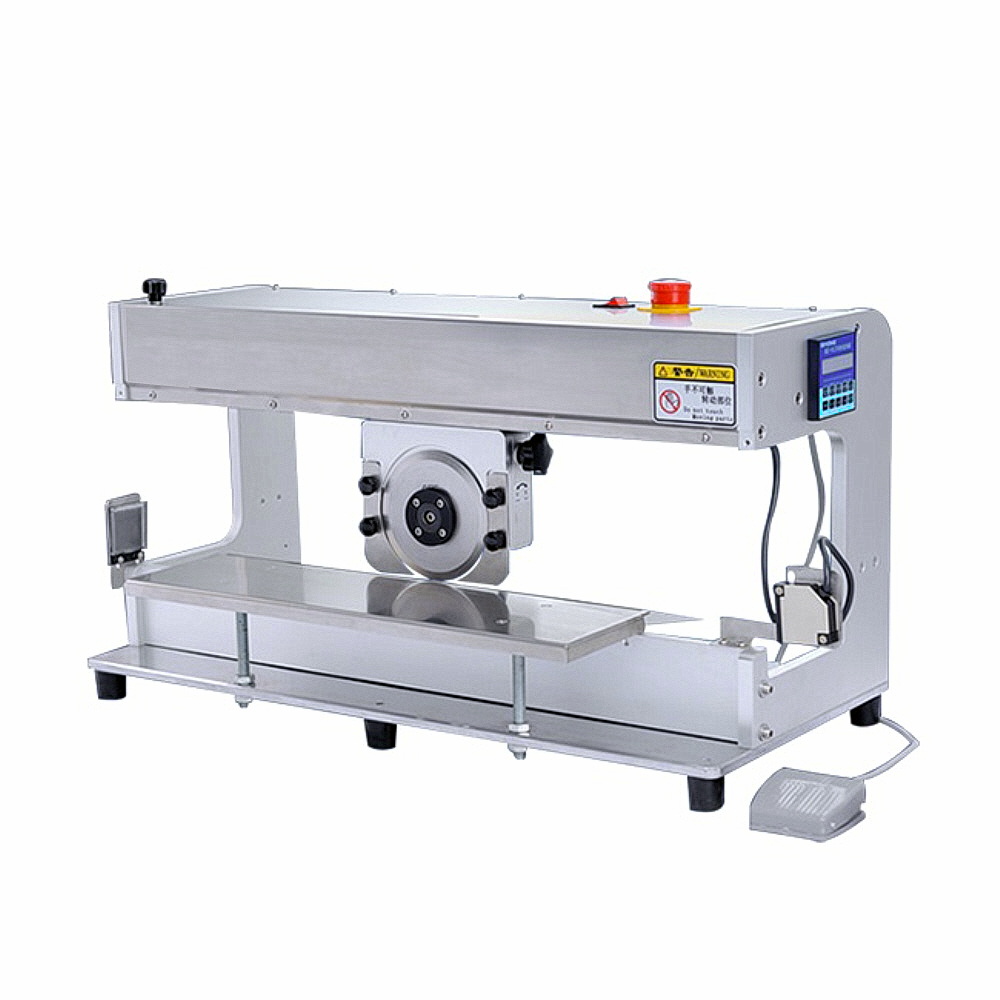

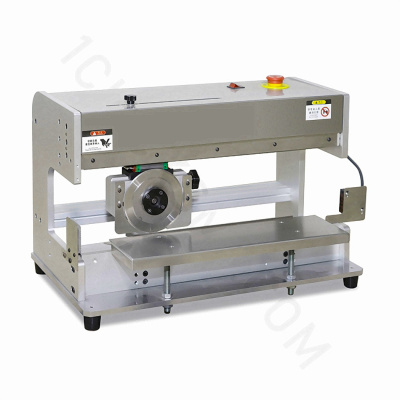

Станок для резки печатных плат ASC-508-360

Новинки

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.

Описание

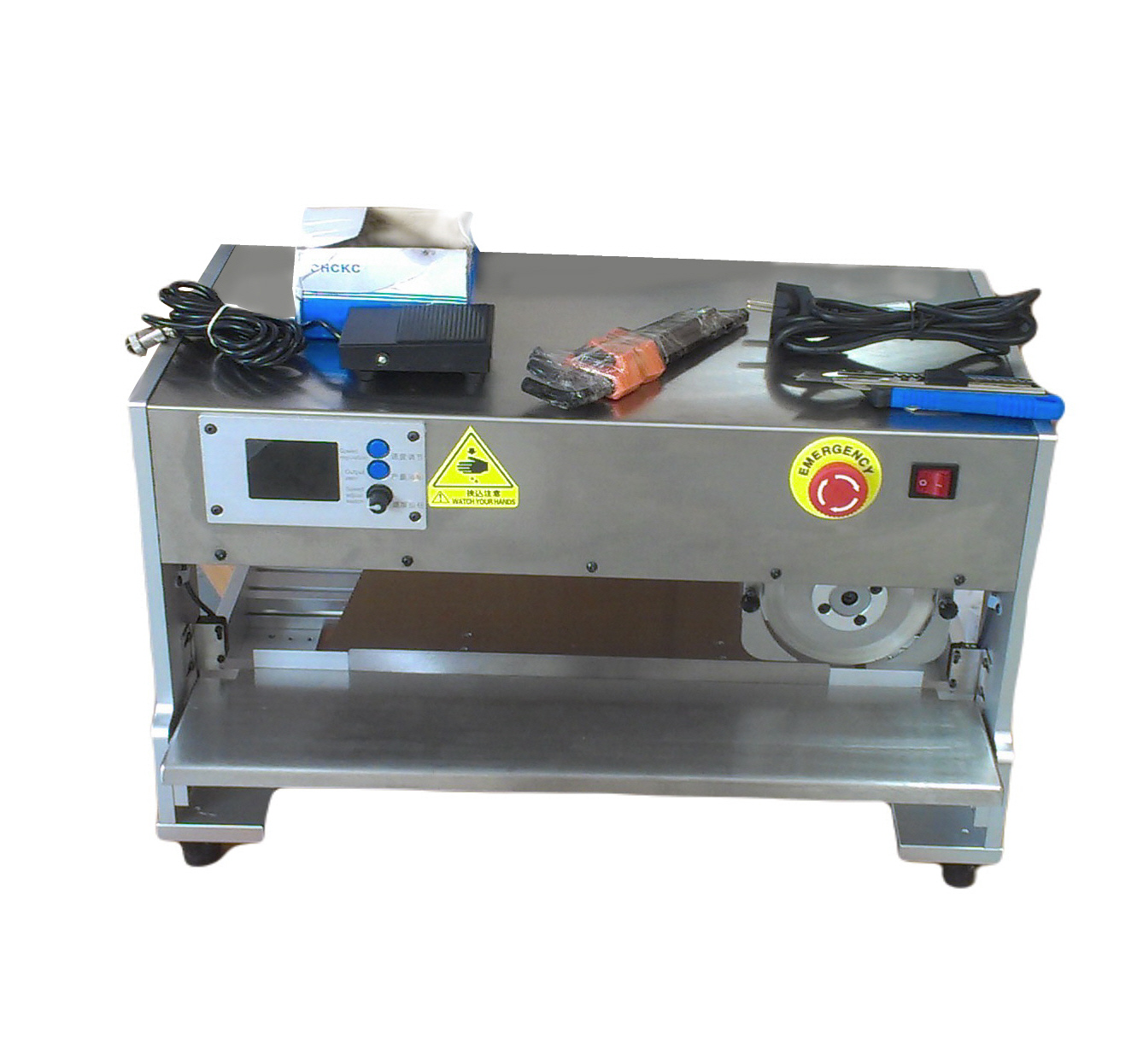

Станок для резки печатных плат с круговым лезвием ASC-508 предназначен для резки печатных плат. Когда массив печатных плат разделяется после пайки, его компоненты и схема могут быть повреждены из-за внутренних напряжений.

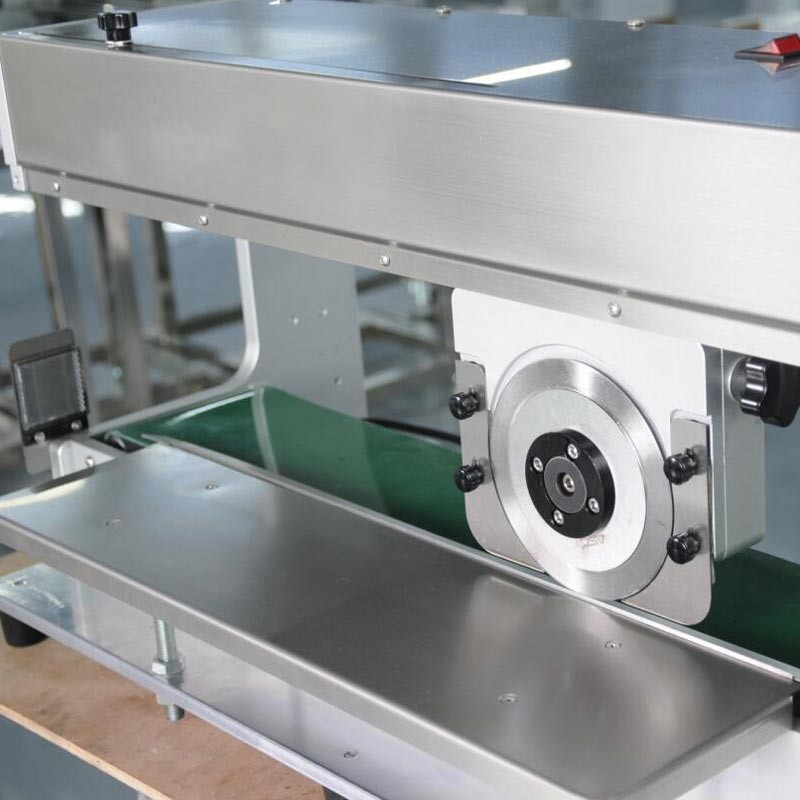

Принцип действия: плата, располагается на лезвии нижнего ножа по линии скрайбирования, после опускания дискового ножа, заготовка разрезается. Станок ASC-508 разрезает печатные платы движущимся лезвием, что может уменьшить внутреннее напряжение, возникающее во время сдвига, и избежать трещин в местах припоя и разрушения компонентов. ASC-508 использует круглое лезвие (вверху) и ленточное лезвие (внизу).
Подходит для разнообразных стекловолоконных плат, плат FR-4, алюминиевых плат и т. д., особенно для печатных плат с компонентами на обеих сторонах.

Максимальная длина реза: 360 мм, толщина ПП: 0,2-3,0 мм.
Толщина между V-образными канавками: 0,25–2,0 мм.
Руководство станка на русском языке

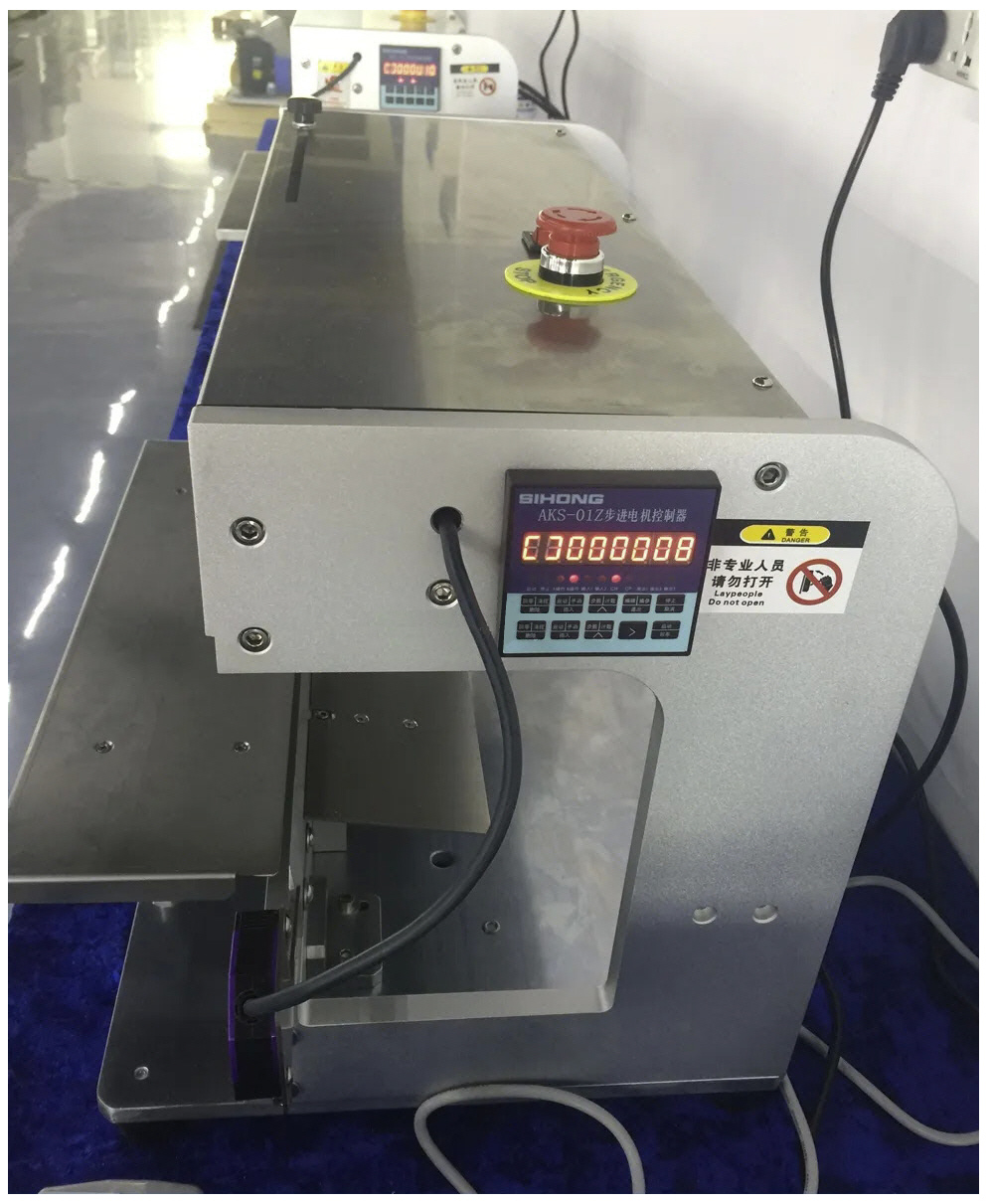

Благодаря полностью независимой разработке и управлению микрокомпьютерным процессом машина очень точна и стабильна. Станок может отрезать кусок печатной платы длиной от 0 до 360 мм с помощью одного реза.
Скорость подачи регулируется в пределах 500 мм/с и 300 мм/с. Если скорость достаточно высокая, качество улучшается, так как печатная плата режется без заусенцев и грубой кромки.
Расстояние подачи ножевого колеса составляет от 0 до 360 мм (длину инструмента можно настроить). Высота ножевого колеса регулируется от 0 до 2 мм, чтобы оно подходило для печатных плат различной толщины и глубины канавки V-CUT. Высота рабочей станции регулируется от 0 до 50 мм.
Точка вперед и остановка может быть установлена в соответствии с длиной куска платы при подаче, также можно вручную выставить точку остановки движения круглого ножа.
Диапазон ширины печатной платы неограничен.

Характеристики

Макс. ширина заготовки, мм	360
Макс. толщина резки, мм	0,2-2
Размеры ножа, мм	125×30× 3
Длина направляющего лезвия, мм	360x45x6
Потребляемая мощность, кВт	0.2
Габаритные размеры, мм	620x370x410
Масса, кг	31

Опции

Можно выбрать ограничивающее устройство и зажим (за дополнительную плату) для печатной платы разного размера, чтобы повысить эффективность.
Конвейер может быть добавлен в качестве опции, который используется для удобного перемещения печатных плат после выполнения сдвига.
