Штамповочный станок Kingdear LY4-50
Пресс для пробивки отверстий является малогабаритным стационарным автоматизированным электрогидравлическим 2-цилиндровым оборудованием цикличного действия вертикального типа, которое действует в составе общего производственного комплекса индивидуального или серийного изготовления металлопластиковых открывающихся и раздвижных дверей или окон.

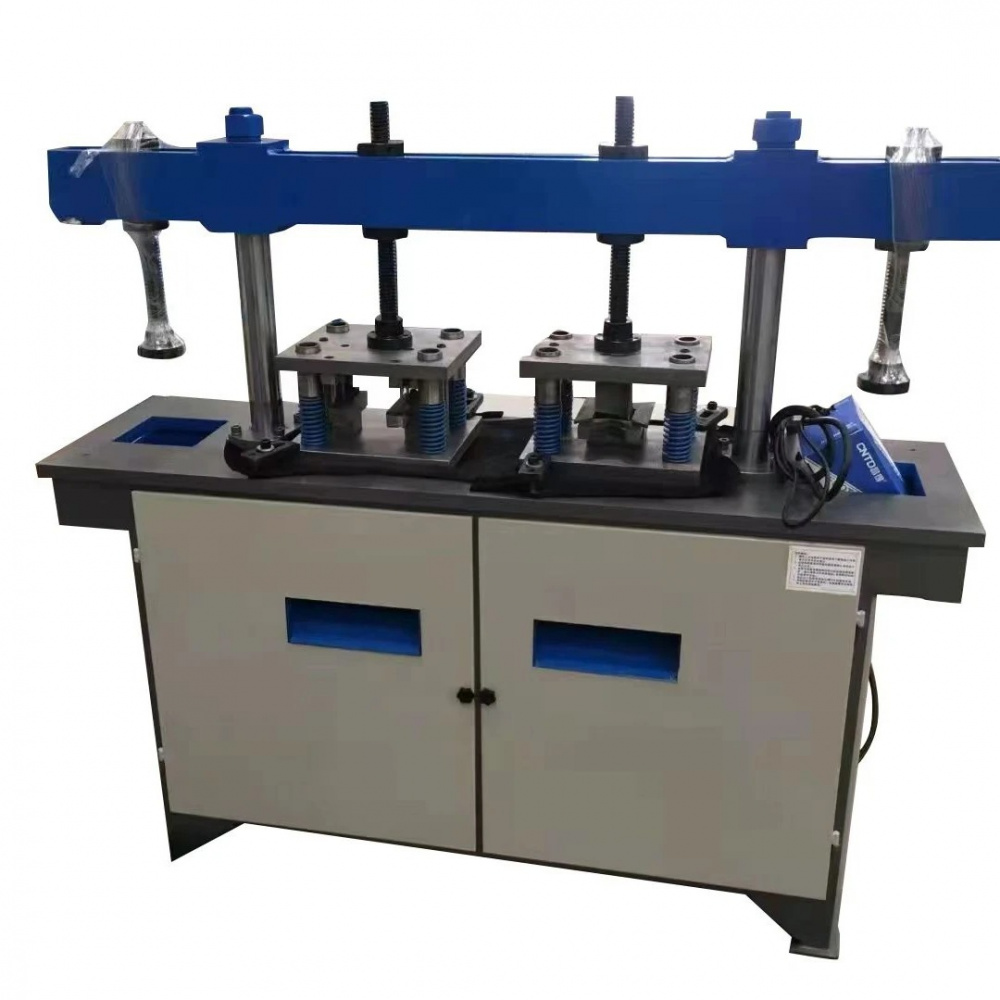

Гидравлический пресс для пробивки отверстий в алюминиевых профилях собран на базе жесткого сварного каркаса, обшитого тонкой листовой сталью. В полости тумбы сформирована электродвигательная зона и установлена гидростанция. При необходимости ремонта или обслуживания, полный доступ к внутренним механизмам обеспечивается через две запираемые на ключ двери.

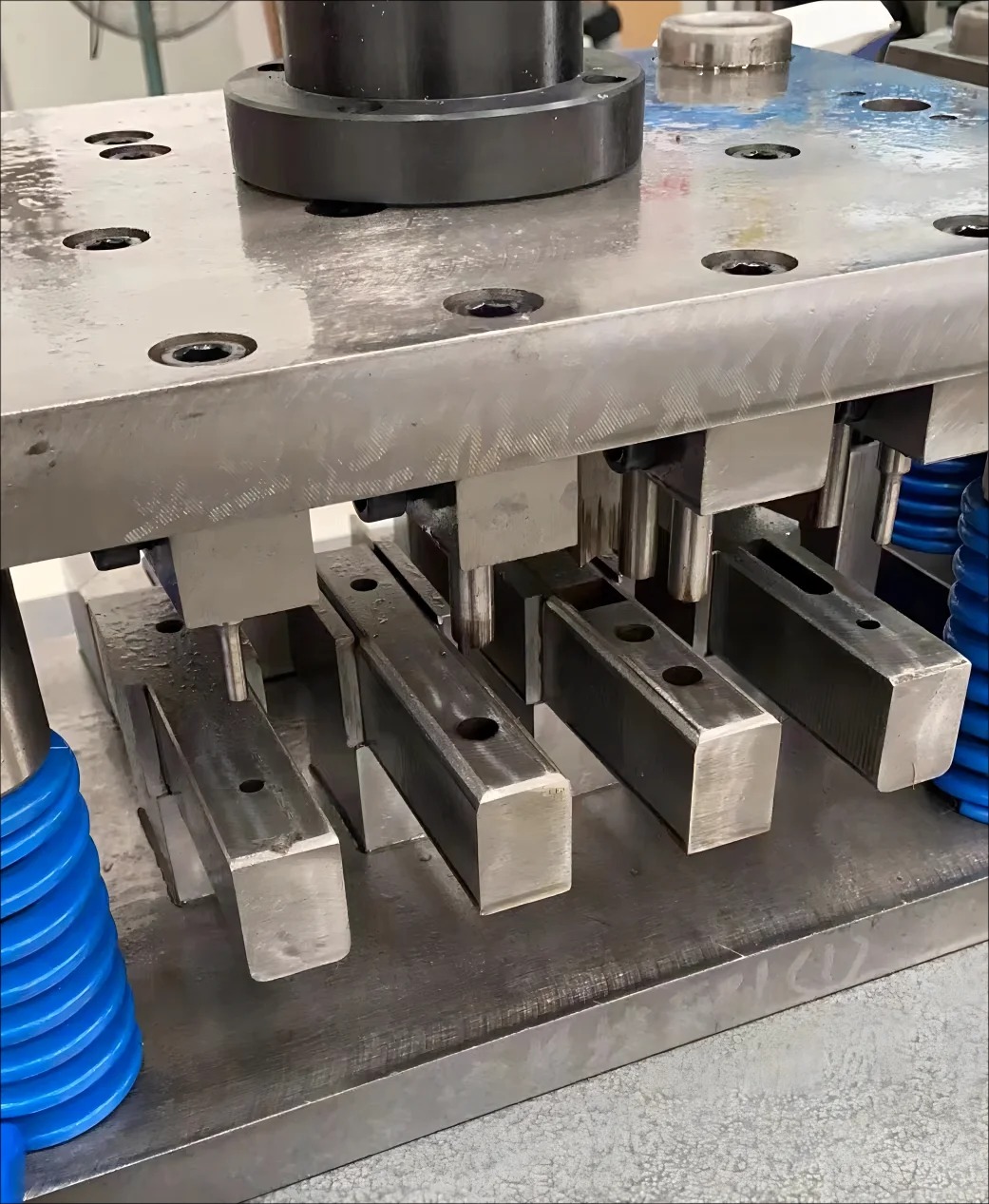

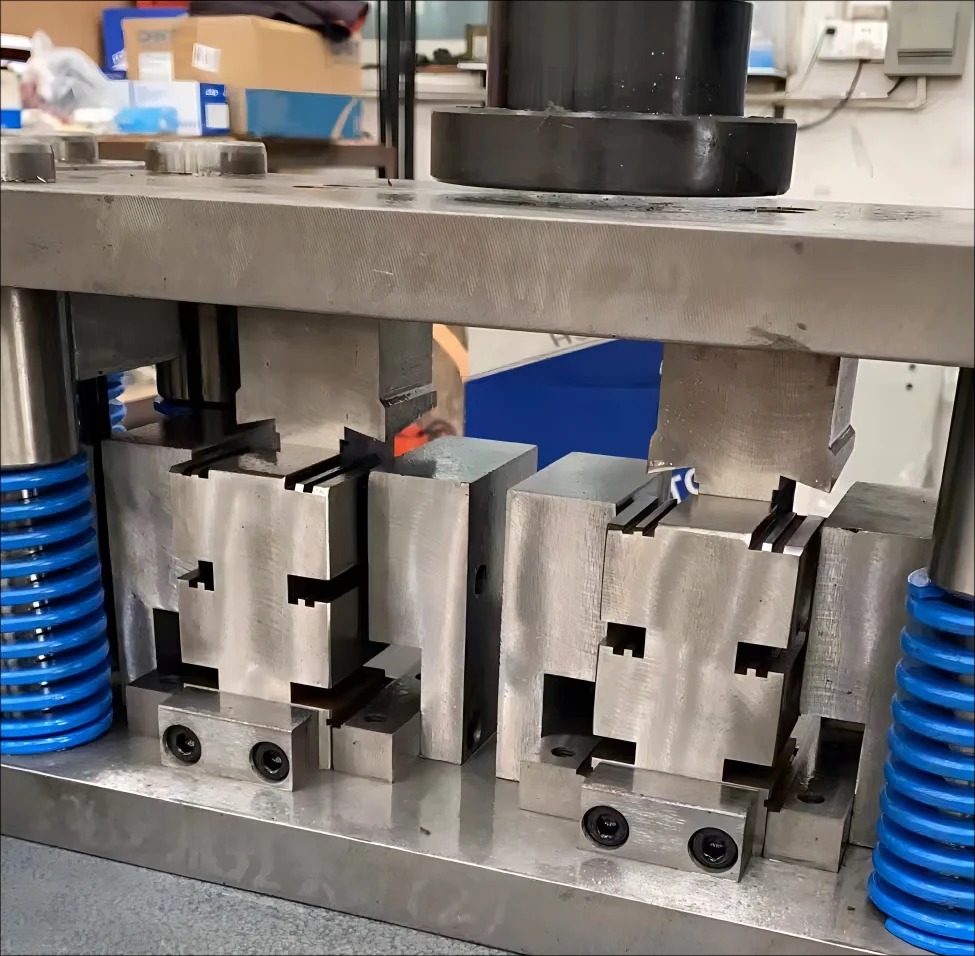

Рабочий стол представляет собой прочную стальную плиту с тремя прямоугольными прорезями и болтами по контуру площадок, которые необходимы для установки и фиксации матричных штампов для пробивки различных типоразмеров отверстий. Над столом сформирована вертикально подвижная на двух цилиндрах траверса, и на ней зафиксированы четыре регулируемых упора. То есть, основа матрицы крепится на рабочем столе, а ее верхняя часть толкается упорами траверсы вниз, когда последняя совершает вертикальное перемещение. Заказ пресс-формы или набора пресс-форм выполняется в качестве опции, при этом может быть изготовлена любая матрица в соответствие с запросом клиента.
Оборудование для пробивки отверстий в алюминиевых профилях управляется с помощью электроавтоматики. Ножная педаль замыкания контактов для единичной штамповки необходима, чтобы оператор мог свободно манипулировать двумя руками.
|
Рабочий ход, мм
|
60 |
|
Размеры подштамповой плиты, мм
|
280x410/780x410 |
|
Потребляемая мощность, кВт
|
4 |
|
Габаритные размеры, мм
|
1550x730x1280 |
|
Масса, кг
|
550 |
