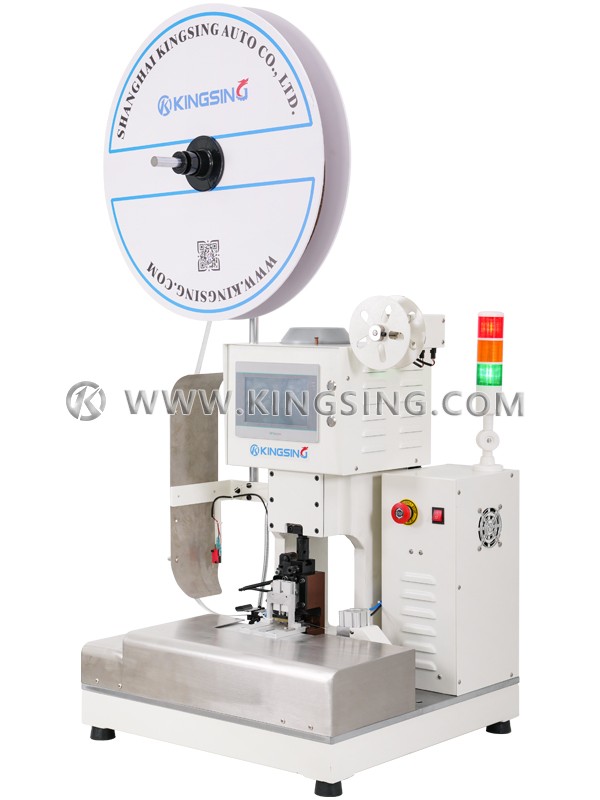

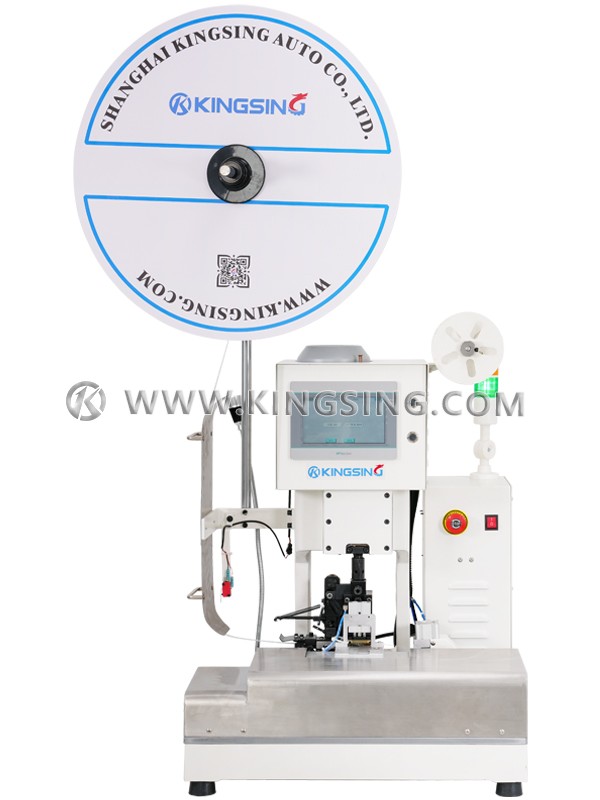

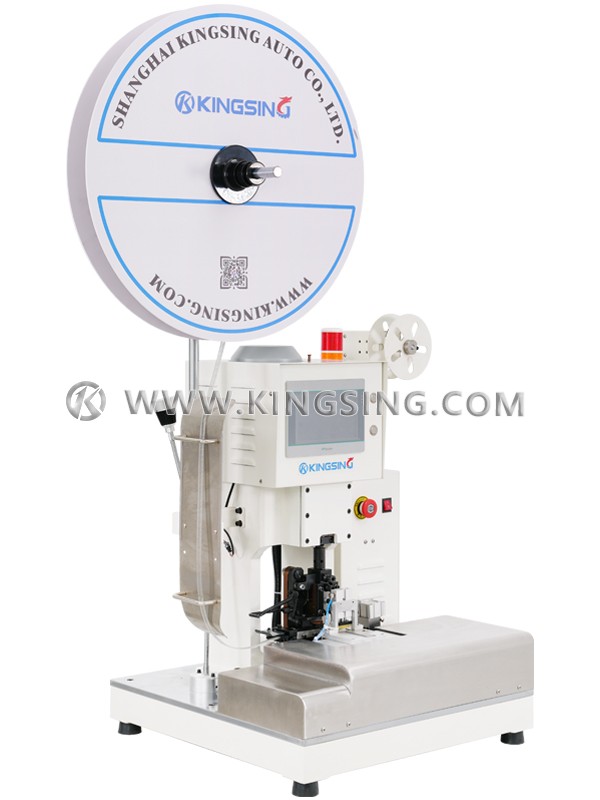

Пресс для обжима шлейф-кабеля KS-T5583
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Эта машина специально разработана для обжима клемм плоских кабелей и гибких кабелей FFC. На выбор предлагаются две подмодели (подробную информацию см. в технических параметрах). Оператору нужно только вставить головку провода в приспособление для позиционирования, и машина может автоматически направлять провод в положение обжимной клеммы и обжимать клеммы одну за другой. Одна машина может обрабатывать множество различных продуктов, необходимо только заменить соответствующую обжимную форму и приспособление для позиционирования, обжимная форма использует стандартный байонет OTP, замена формы удобна и быстра.
Качество изготовления всей машины является точным: используется цилиндр SMC, тайваньская серебряная проволока, тайваньская направляющая TBI, датчик Omron, механизм перемещения XY приводится в движение серводвигателем, а позиционирование точное. Терминал изготовлен из ковкого чугуна, имеет высокую жесткость, стабильную и надежную высоту обжима и встроенный датчик нехватки материала терминала. Кроме того, можно выбрать устройство контроля конечного давления для отслеживания изменения кривой давления при каждом процессе обжатия в режиме реального времени. Когда давление ненормальное, происходит автоматическое отключение сигнализации. Машина также оснащена защитным экраном, кнопкой аварийной остановки и трехцветной сигнальной лампой, при возникновении неисправности загорается красный свет.
Интерфейс управления с цветным сенсорным экраном, положение провода, положение обжимной клеммы и количество контактов провода можно установить непосредственно в программе. Он поддерживает функцию пропуска обжима, которая позволяет пропустить указанный жильный провод без обжатия клеммы. (Например, 10-контактный провод может использоваться для 3-й и 5-й необжатых клемм, а все остальные 8 проводов являются обжатыми клеммами). Функция памяти программы может сохранять параметры обработки различных проводов в базе данных, а при переключении продуктов соответствующие параметры обработки можно вызывать с помощью одной клавиши, что экономит время отладки.
Качество изготовления всей машины является точным: используется цилиндр SMC, тайваньская серебряная проволока, тайваньская направляющая TBI, датчик Omron, механизм перемещения XY приводится в движение серводвигателем, а позиционирование точное. Терминал изготовлен из ковкого чугуна, имеет высокую жесткость, стабильную и надежную высоту обжима и встроенный датчик нехватки материала терминала. Кроме того, можно выбрать устройство контроля конечного давления для отслеживания изменения кривой давления при каждом процессе обжатия в режиме реального времени. Когда давление ненормальное, происходит автоматическое отключение сигнализации. Машина также оснащена защитным экраном, кнопкой аварийной остановки и трехцветной сигнальной лампой, при возникновении неисправности загорается красный свет.
Интерфейс управления с цветным сенсорным экраном, положение провода, положение обжимной клеммы и количество контактов провода можно установить непосредственно в программе. Он поддерживает функцию пропуска обжима, которая позволяет пропустить указанный жильный провод без обжатия клеммы. (Например, 10-контактный провод может использоваться для 3-й и 5-й необжатых клемм, а все остальные 8 проводов являются обжатыми клеммами). Функция памяти программы может сохранять параметры обработки различных проводов в базе данных, а при переключении продуктов соответствующие параметры обработки можно вызывать с помощью одной клавиши, что экономит время отладки.
Характеристики
|
Макс. усилие, т
|
2 |
|
Ход поршня, мм
|
30 |
|
Длина обжима, мм
|
90 |
|
Раб. давление, МПа
|
0.4~0.6 |
|
Габаритные размеры, мм
|
600*600*870 |
|
Масса, кг
|
100 |
