Пресс для обжима шлейф-кабеля KS-T5582

Станок для зачистки и опрессовки наконечников на провода KS-T5182 является малогабаритной программируемой электропневматической машиной, которая призвана автоматизировать процесс обработки многожильных кабелей (AWG18...AWG30), оснастив каждую из жил собственной клеммой. Такая продукция, в частности, широко используется при сборке шкафов электроавтоматики для самого разного оборудования.

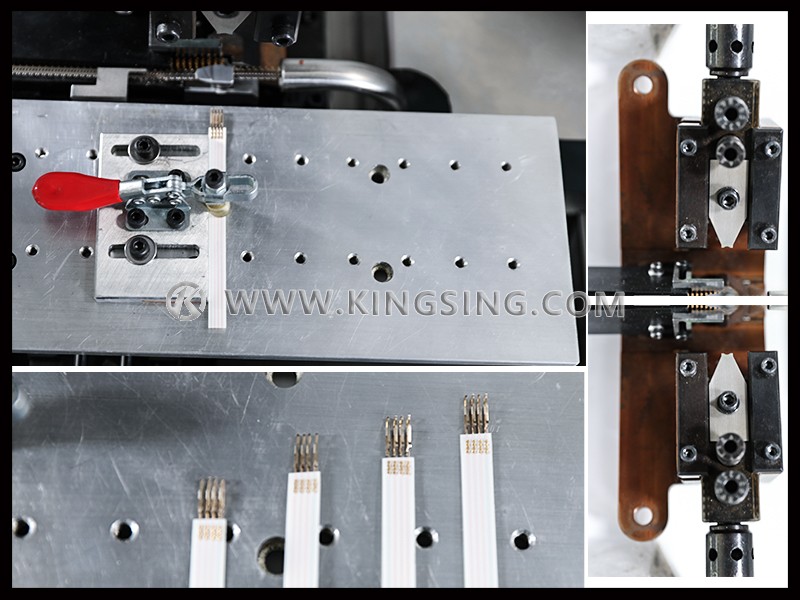

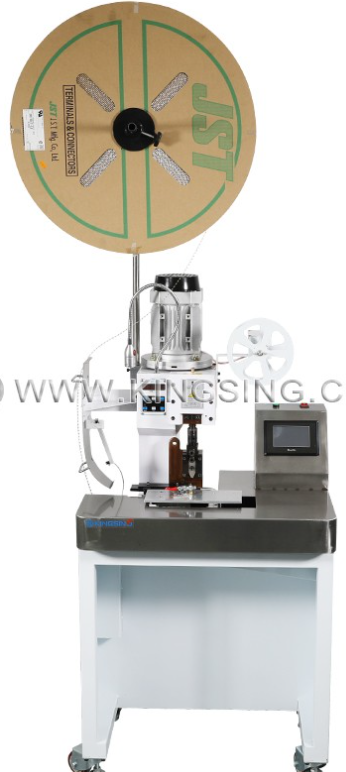

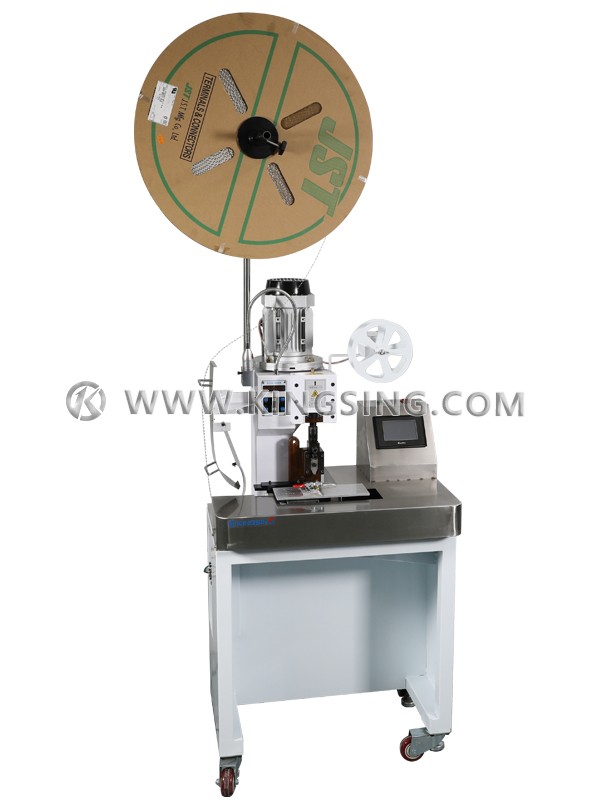

Машина для чистки и обжима терминалов на проводах KS-T5182 собран на специальном столе, удобным, как рабочее место оператора. После настроек программы, задача оператора заключается в том, чтобы вручную расправить в ряд пучок жил на оголенном от общего изоляционного слоя конце кабеля, а затем точно вставить его в режущий механизм. Перед началом обработки концы жил аккуратно фиксируются тисками на горизонтально подвижном манипуляторе. Последний, после зачистки концов жил от индивидуального слоя изоляции, перемещает кабель в зону действия аппликатора. Туда же из катушки поступает лента-патронташ с закрепленными заготовками клемм. Части матрицы, путем ударного механического воздействия, изымают клемму из ленты и обжимают ее ножку вокруг жилы-носителя (поочередно вокруг каждой подаваемой). После этого пустая лента уходит вниз по трубчатому каналу, а манипулятор возвращает кабель в исходное положение, и цикл повторяется.

Аппликатор является основным исполнительным элементом станка. Это сменная система, поэтому станок может работать с различными клеммами путем несложной замены аппликатора. Подача осуществляется с помощью пневматического цилиндра, установленного на прессе и действующего непосредственно на подачу клемм. Аппликаторы обеспечивают более согласованное и более качественное завершение операции по одной основной причине: поскольку терминалы автоматически вводятся в зону обжима, то они находятся в одном и том же последовательном положении более точно, чем при загрузке терминала вручную. Разные операторы имеют разные уровни квалификации, когда дело доходит до вставки терминалов, и даже у одного опытного оператора из-за усталости или невнимательности установка может варьироваться.

Обжимной станок для зачистки и обжима клемм на проводах KS-T5182 выполняет цикл точно и в автоматическом режиме, благодаря комплексной системе управления, включающей программируемый логический контроллер, операционный бок с цветным сенсорным экраном и серводвигатели.
