Пресс для обжима клемм KS-T919
Станок для опрессовки наконечников на провода KS-T919 представляет собой полуавтоматический программируемый электропневматический обжимной пресс, предназначенный для малых и средних предприятий, специализирующихся на серийной изготовлении проводников для бытовой техники, светильников, промышленного оборудования и др.

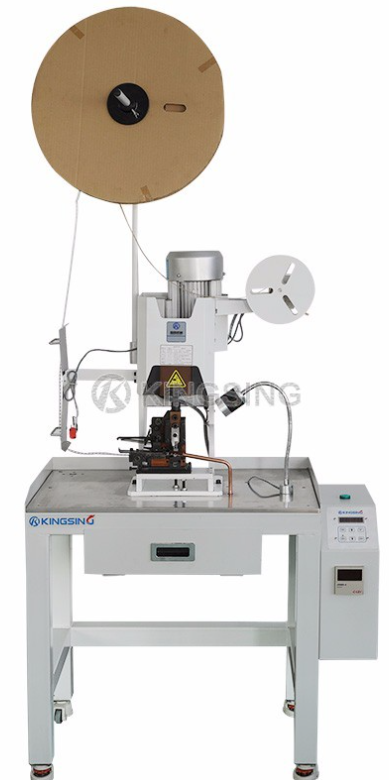

Обжимной пресс KS-T919 смонтирован на специальном столе с роликовыми колесами. Поверхность стола огорожена бортами, можно сдвигать в сторону готовые провода, и они не выпадут. Система подачи патронташа включает разматывающуюся катушку, боковую дугообразную направляющую, трубчатую направляющую для втягивания пустой алюминиевой ленты, катушку для сматывания ленты отходов. Основным исполнительным органом является аппликатор, вмонтированный в вертикальный электропневматический пресс. Подача усилена пневматическим цилиндром, изготовленным в Тайване (AIRTAC), который характеризуется высокой стабильностью даже после многих тысяч циклов штамповки. На щитке имеется соединительный редуктор для подключения внешнего источника воздушного давления, но который приобретается, как опция. Замена аппликатора не вызывает сложностей и не требует много времени, она позволяет перейти на работу с иным образцом клеммы. Подача проводов в аппликатор выполняется оператором вручную.
Станок для обжима клемм на проводах KS-T919 оснащается программируемым логическим контроллером с базовым набором функций, которых вполне достаточно для эффективного управления приводом.
|
Макс. усилие, т
|
1.5 |
|
Ход поршня, мм
|
30 |
|
Раб. давление, МПа
|
0.4-0.6 |
|
Потребляемая мощность, кВт
|
0,55 |
|
Масса, кг
|
100 |
